技术领域
本实用新型涉及土壤修复领域，特别是一种土壤修复取样装置。
背景技术
土壤修复是指利用物理、化学和生物的方法转移、吸收、降解和转化土壤中的污染物，使其浓度降低到可接受水平，或将有毒有害的污染物转化为无害的物质。从根本上说，污染土壤修复的技术原理可包括为：改变污染物在土壤中的存在形态或同土壤的结合方式，降低其在环境中的可迁移性与生物可利用性；降低土壤中有害物质的浓度。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种土壤修复取样装置。为实现上述目的本实用新型采用以下技术方案：
一种土壤修复取样装置，包括工作台、连杆、基座、中心套筒、定位套筒、定位安装架、螺纹套筒、摇把、转盘、螺纹杆、取样筒，工作台通过连杆与基座焊接安装，工作台安装有中心套筒，工作台两侧安装定位套筒，定位安装架套装在定位套筒内径，定位安装架横杆焊接有螺纹套筒，螺纹杆螺纹安装在螺纹套筒上，螺纹杆顶端安装有转盘，转盘盘体使用转轴安装有摇把，螺纹杆底端安装有取样筒。
优选的，所述定位套筒内径底部焊接有内螺纹套筒，定位安装架两端筒体内径安装定位螺栓，定位螺栓与内螺纹套筒螺纹紧固安装，实现了定位套筒与定位安装架的紧固安装。
优选的，所述取样筒由安装螺母、弧形套筒和限位条组成，弧形套筒内径焊接有限位条，限位条均布安装在弧形套筒内径，安装螺母与螺纹杆连接安装。
优选的，所述弧形套筒外测喷有与限位条位置相同的刻度尺。
与现有技术相比，本实用新型具有以下优点：一种土壤修复取样装置，将本装置放置在土壤修复后的土壤表面，取样筒先套装在中心套筒内径，定位套筒与定位安装架对应安装，取样筒与螺纹杆连接，转动摇把转盘转动，螺纹杆转动推动取样筒垂直向下运动，弧形套筒做不同深度的土壤取样作业。
附图说明

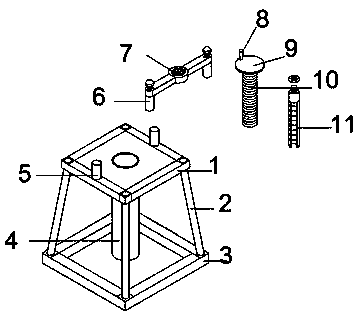

图1为本实用新型土壤修复取样装置的结构示意图。
图2为本实用新型土壤修复取样装置的工作结构示意图。
图3为本实用新型螺纹杆的安装结构示意图。
图4为本实用新型定位套筒与定位安装架的结构示意图。
图5为本实用新型取样筒的结构示意图。
图中：1、工作台，2、连杆，3、基座，4、中心套筒，5、定位套筒，6、定位安装架，7、螺纹套筒，8、摇把，9、转盘，10、螺纹杆，11、取样筒，12、定位螺栓，13、内螺纹套筒，14、安装螺母，15、弧形套筒，16、限位条。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1、图2、图3、图4和图5所示，一种土壤修复取样装置，包括工作台1、连杆2、基座3、中心套筒4、定位套筒5、定位安装架6、螺纹套筒7、摇把8、转盘9、螺纹杆10、取样筒11，工作台1通过连杆2与基座3焊接安装在一起，工作台1中心位置安装有中心套筒4，工作台1两侧位置焊接安装有定位套筒5，定位安装架6套装在定位套筒5内径，定位安装架6横杆中心位置水平焊接有螺纹套筒7，螺纹杆10螺纹安装在螺纹套筒7上，螺纹杆10顶端安装有转盘9，转盘9盘体使用转轴安装有摇把8，螺纹杆10底端安装有取样筒11。
所述定位套筒5内径底部焊接有内螺纹套筒13，定位安装架6两端筒体内径安装定位螺栓12，定位螺栓12与内螺纹套筒13螺纹紧固安装，实现了定位套筒5与定位安装架6的紧固安装。
所述取样筒11由安装螺母14、弧形套筒15和限位条16组成，弧形套筒15内径焊接有限位条16，限位条16均布安装在弧形套筒15内径，安装螺母14与螺纹杆10连接安装。
所述弧形套筒15外测喷有与限位条16位置相同的刻度尺。
本实用新型工作原理：一种土壤修复取样装置，将本装置放置在土壤修复后的土壤表面，取样筒先套装在中心套筒内径，定位套筒与定位安装架对应安装，取样筒与螺纹杆连接，转动摇把转盘转动，螺纹杆转动推动取样筒垂直向下运动，限位条均布安装在弧形套筒内径，将弧形套筒均分，刻度尺做深度辨识，弧形套筒做不同深度的土壤取样作业。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
