技术领域
本实用新型涉及植物精油提取技术领域，具体为一种吸附式植物精油提取装置。
背景技术
植物精油是萃取植物特有的芳香物质，取自于草本植物的花、叶、根、树皮、果实、种子、树脂等以蒸馏、压榨方式提炼出来的，精油提取方法是指从植物中提取精油的方法，常见的精油提取方法有水蒸气蒸馏法、冷冻压缩法（压榨法）、化学溶剂萃取法、油脂分离法（脂吸法）、二氧化碳萃取法和浸泡法，油脂分离法又称吸附法，这种方法利用了油脂能很好地吸收植物花朵中所含精油的能力，主要用于植物花瓣的萃取，例如茉莉，因为茉莉花剪下后仍会持续地分泌出精油，所以利用这种方法萃取得到的精油量较多，方法是将洗净的新鲜花朵置于涂满厚厚油脂（多为植物油）的玻璃板上，再将这样的玻璃板一块块叠起，放在太阳底下，让热力融化花朵并释放出精油，其后，依花的种类来决定翻转时间，去掉旧的花朵，然后再铺上新的花朵，重复此动作，直到油脂完全将精油吸收饱和为止，接着利用酒精将香脂里的油脂洗去，留下属于精油极品等级的绝对油，但现在的吸附式植物精油提取装置功能单一，导致玻璃板叠放的不整齐，影响提取效果，并且不便于人们移动，为此，我们提出一种吸附式植物精油提取装置。
实用新型内容
本实用新型的目的在于提供一种吸附式植物精油提取装置，具备保证玻璃板叠放整齐，且方便人们移动的优点，解决了现在的吸附式植物精油提取装置功能单一，导致玻璃板叠放的不整齐，影响提取效果，并且不便于人们移动的问题。
为实现上述目的，本实用新型提供如下技术方案：一种吸附式植物精油提取装置，包括底板，所述底板顶部中端的四周均固定连接有支撑杆，所述支撑杆的顶部固定连接有顶板，所述顶板顶部的四周均固定连接有挡杆，所述底板顶部的四周且位于四个支撑杆之间固定安装有第二电动伸缩杆，所述第二电动伸缩杆的顶部贯穿顶板并固定连接有放置板，所述底板底部左端的前后两端均通过轴承转动安装有前轮，所述底板底部右端的前后两端均固定连接有支撑腿，所述两个支撑腿之间通过轴承转动连接有转轴，所述转轴贯穿支撑腿并套设有后轮，所述转轴外表面的中部套设有第二皮带盘，所述底板顶部的右端固定安装有电机，所述电机输出轴的外表面套设有第一皮带盘，所述第一皮带盘与第二皮带盘传动连接。
优选的，所述底板顶部的中端固定安装有电池箱，所述电池箱的内腔固定安装有蓄电池，所述电池箱的正表面开设有插口。
优选的，所述底板顶部的左右两端均固定连接有工具箱，所述底板的正表面固定安装有PLC控制器。
优选的，所述底板底部左右两端的前后两端均固定安装有第一电动伸缩杆，所述第一电动伸缩杆的底部固定安装有防滑板。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过放置板，可以放置玻璃板，利用挡杆，可以防止玻璃板在叠放的时候不整齐影响提取效果，利用第二电动伸缩杆，可以带动放置板向下移动，当需要叠放玻璃板的时候先控制第二电动伸缩杆伸长，使得放置板向上移动，然后将玻璃板放置在放置板上，每放置一个玻璃板就控制放置板向下移动一些，在挡杆的作用下可以保证玻璃板能够叠放整齐，在需要更换花瓣的时候可以控制第二电动伸缩杆伸长，方便人们拿取玻璃板，通过前轮和后轮，使得本装置可以移动，利用电机带动第一皮带盘转动，并在皮带的作用下带动第二皮带盘转动，从而带动转轴转动，利用转轴可以带动后轮转动，利用电机给本装置提供动力，让人们移动本装置的时候更加省力，方便人们移动本装置，解决了现在的吸附式植物精油提取装置功能单一，导致玻璃板叠放的不整齐，影响提取效果，并且不便于人们移动的问题。
2、本实用新型通过第一电动伸缩杆和防滑板，在本装置移动到合适位置的时候控制第一电动伸缩杆伸长，使得防滑板与地面接触，可以起到制动的作用，防止本装置滑动，通过工具箱，可以放置一些提取过程中需要用到的工具和清洗工具，不需要人们随身携带工具，方便人们使用。
附图说明

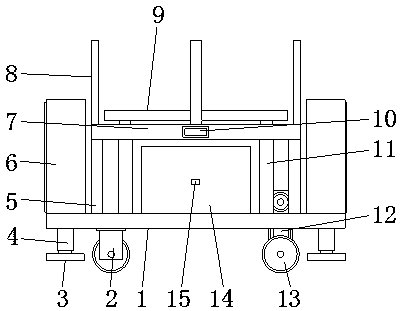

图1为本实用新型结构示意图；
图2为本实用新型主视剖视结构示意图。
图中：1、底板；2、前轮；3、防滑板；4、第一电动伸缩杆；5、支撑杆；6、工具箱；7、顶板；8、挡杆；9、放置板；10、PLC控制器；11、第二电动伸缩杆；12、支撑腿；13、后轮；14、电池箱；15、插口；16、蓄电池；17、电机；18、第一皮带盘；19、第二皮带盘；20、转轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型的底板1、前轮2、防滑板3、第一电动伸缩杆4、支撑杆5、工具箱6、顶板7、挡杆8、放置板9、PLC控制器10、第二电动伸缩杆11、支撑腿12、后轮13、电池箱14、插口15、蓄电池16、电机17、第一皮带盘18、第二皮带盘19和转轴20部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-2，一种吸附式植物精油提取装置，包括底板1，底板1顶部中端的四周均固定连接有支撑杆5，支撑杆5的顶部固定连接有顶板7，顶板7顶部的四周均固定连接有挡杆8，底板1顶部的中端固定安装有电池箱14，电池箱14的内腔固定安装有蓄电池16，电池箱14的正表面开设有插口15，底板1顶部的四周且位于四个支撑杆5之间固定安装有第二电动伸缩杆11，第二电动伸缩杆11的顶部贯穿顶板7并固定连接有放置板9，底板1底部左端的前后两端均通过轴承转动安装有前轮2，底板1底部右端的前后两端均固定连接有支撑腿12，两个支撑腿12之间通过轴承转动连接有转轴20，转轴20贯穿支撑腿12并套设有后轮13，转轴20外表面的中部套设有第二皮带盘19，底板1顶部的右端固定安装有电机17，电机17输出轴的外表面套设有第一皮带盘18，第一皮带盘18与第二皮带盘19传动连接，通过放置板9，可以放置玻璃板，利用挡杆8，可以防止玻璃板在叠放的时候不整齐影响提取效果，利用第二电动伸缩杆11，可以带动放置板9向下移动，当需要叠放玻璃板的时候先控制第二电动伸缩杆11伸长，使得放置板9向上移动，然后将玻璃板放置在放置板9上，每放置一个玻璃板就控制放置板9向下移动一些，在挡杆8的作用下可以保证玻璃板能够叠放整齐，在需要更换花瓣的时候可以控制第二电动伸缩杆11伸长，方便人们拿取玻璃板，通过前轮2和后轮13，使得本装置可以移动，利用电机17带动第一皮带盘18转动，并在皮带的作用下带动第二皮带盘19转动，从而带动转轴20转动，利用转轴20可以带动后轮13转动，利用电机17给本装置提供动力，让人们移动本装置的时候更加省力，方便人们移动本装置，解决了现在的吸附式植物精油提取装置功能单一，导致玻璃板叠放的不整齐，影响提取效果，并且不便于人们移动的问题，底板1顶部的左右两端均固定连接有工具箱6，通过工具箱6，可以放置一些提取过程中需要用到的工具和清洗工具，不需要人们随身携带工具，方便人们使用，底板1的正表面固定安装有PLC控制器10，底板1底部左右两端的前后两端均固定安装有第一电动伸缩杆4，第一电动伸缩杆4的底部固定安装有防滑板3，通过第一电动伸缩杆4和防滑板3，在本装置移动到合适位置的时候控制第一电动伸缩杆4伸长，使得防滑板3与地面接触，可以起到制动的作用，防止本装置滑动。
使用时，通过放置板9，可以放置玻璃板，利用挡杆8，可以防止玻璃板在叠放的时候不整齐影响提取效果，利用第二电动伸缩杆11，可以带动放置板9向下移动，当需要叠放玻璃板的时候先控制第二电动伸缩杆11伸长，使得放置板9向上移动，然后将玻璃板放置在放置板9上，每放置一个玻璃板就控制放置板9向下移动一些，在挡杆8的作用下可以保证玻璃板能够叠放整齐，在需要更换花瓣的时候可以控制第二电动伸缩杆11伸长，方便人们拿取玻璃板，通过前轮2和后轮13，使得本装置可以移动，利用电机17带动第一皮带盘18转动，并在皮带的作用下带动第二皮带盘19转动，从而带动转轴20转动，利用转轴20可以带动后轮13转动，利用电机17给本装置提供动力，让人们移动本装置的时候更加省力，方便人们移动本装置，解决了现在的吸附式植物精油提取装置功能单一，导致玻璃板叠放的不整齐，影响提取效果，并且不便于人们移动的问题，通过第一电动伸缩杆4和防滑板3，在本装置移动到合适位置的时候控制第一电动伸缩杆4伸长，使得防滑板3与地面接触，可以起到制动的作用，防止本装置滑动，通过工具箱6，可以放置一些提取过程中需要用到的工具和清洗工具，不需要人们随身携带工具，方便人们使用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
