技术领域
本发明涉及工程专用工具领域，尤其涉及一种便于拆装的工程脚手架。
背景技术
当下建筑工程和装备工程等工程中脚手架已然成为必不可少的工程工具，然而当下脚手架组装拆卸复杂，大大降低工作人员的工作效率，同时当下脚手架连接稳定性差，存在安全隐患，从而危害工作人员人身安全。
发明内容
本发明的目的在于提供一种便于拆装的工程脚手架，以解决上述技术问题，为实现上述目的本发明采用以下技术方案：
一种便于拆装的工程脚手架，包括立柱、横杆、底座、固定扣、顶座、密封盖、固定槽、横杆槽、横杆固定凸触、固定扣槽、立柱凹槽、立柱穿孔、螺丝孔、固定销槽、横杆固定凹槽、立柱凹槽、立柱凸触、固定环及固定销，所述立柱顶端设置底座，立柱底端设置顶座，底座中央设置立柱凹槽，立柱凹槽外侧设置固定销槽，底座顶部边缘等间距设置四个横杆槽，且横杆槽与固定销槽位置对应，横杆槽底部设置横杆固定凹槽，底座外壁等间距设置四个固定扣槽，且固定扣槽和横杆槽交错设置，顶座底部中央设置立柱凸触，立柱凸触外侧设置固定销槽，顶座底部边缘等间距设置四个横杆槽，顶座横杆槽与底座横杆槽位置对应，顶座横杆槽的顶部设置横杆固定凹槽，顶座顶部设置固定槽，顶座外壁等间距设置四个固定扣槽，且顶座固定扣槽与底座固定扣槽位置对应，固定扣通过中轴与密封盖连接，且固定扣绕中轴旋转，横杆上下的横杆固定凸触分别嵌入顶座和底座的横杆固定凹槽，立柱凸触嵌入立柱凹槽内，固定销嵌入固定销槽内，同时固定环嵌入固定槽内，立柱穿过立柱穿孔，密封盖安装在顶座顶部，固定扣扣在固定扣槽内，固定扣上螺丝孔与底座底部螺丝孔位置对齐，螺丝与螺丝孔螺纹连接，从而连接顶座和底座。
在上述技术方案基础上，所述横杆两端上下均设置横杆固定凸触。
本发明设计的一种便于拆装的工程脚手架，通过设置横杆固定凸触和横杆固定凹槽便于用户组装拆卸，同时设置固定销和固定销槽以及固定扣的结构组合，提高设备的连接稳定性，提高工作人员的工作效率同时有效保证工作人员的人身安全。
附图说明

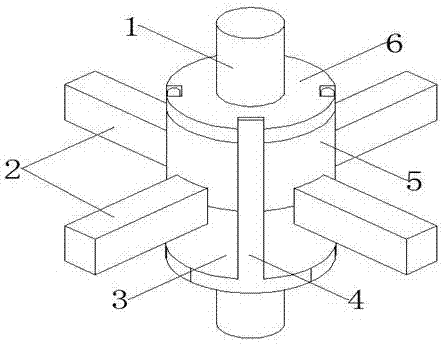

图1为本发明的结构示意图。
图2为本发明的安装示意图。
图3为固定销的结构示意图。
图4为底座螺丝孔的结构示意图。
图5为本发明的内部剖视图。
图6为横杆的结构示意图。
图7为固定环和固定销连接示意图。
图中：1-立柱；2-横杆；3-底座；4-固定扣；5-顶座；6-密封盖；7-固定槽；8-横杆槽；9-横杆固定凸触；10-固定扣槽；11-立柱凹槽；12-立柱穿孔；13-螺丝孔；14-固定销槽；15-横杆固定凹槽；16-立柱凹槽；17-立柱凸触；18-固定环；19-固定销。
具体实施方式
下面结合附图和具体实施例对本发明作进一步详细阐述。
一种便于拆装的工程脚手架，包括立柱、横杆、底座、固定扣、顶座、密封盖、固定槽、横杆槽、横杆固定凸触、固定扣槽、立柱凹槽、立柱穿孔、螺丝孔、固定销槽、横杆固定凹槽、立柱凹槽、立柱凸触、固定环及固定销，立柱分别上下两个立柱，所述立柱（下立柱）顶端设置底座，立柱（上立柱）底端设置顶座，底座中央设置立柱凹槽，立柱凹槽外侧设置固定销槽，底座顶部边缘等间距设置四个横杆槽，且横杆槽与固定销槽位置对应，横杆槽底部设置横杆固定凹槽，底座外壁等间距设置四个固定扣槽，且固定扣槽和横杆槽交错设置，顶座底部中央设置立柱凸触，立柱凸触外侧设置固定销槽，顶座底部边缘等间距设置四个横杆槽，顶座横杆槽与底座横杆槽位置对应，顶座横杆槽的顶部设置横杆固定凹槽，顶座顶部设置固定槽，顶座外壁等间距设置四个固定扣槽，且顶座固定扣槽与底座固定扣槽位置对应，固定扣通过中轴与密封盖连接，且固定扣绕中轴旋转，横杆上下的横杆固定凸触分别嵌入顶座和底座的横杆固定凹槽，立柱凸触嵌入立柱凹槽内，固定销嵌入固定销槽内，同时固定环嵌入固定槽内，立柱穿过立柱穿孔，密封盖安装在顶座顶部，固定扣扣在固定扣槽内，固定扣上螺丝孔与底座底部螺丝孔位置对齐，螺丝与螺丝孔螺纹连接，从而连接顶座和底座。
所述横杆两端上下均设置横杆固定凸触。立柱、横杆、底座采用不锈钢材质，且镀锌处理，坚固耐用。
本发明设计的一种便于拆装的工程脚手架使用时，首先将横杆嵌入横杆槽，横杆固定凸触嵌入横杆固定凹槽，将固定环和固定销分别嵌入固定槽和固定销槽内，立柱凸触嵌入立柱凹槽内，固定扣嵌入固定扣槽内，螺丝与螺丝孔螺纹连接，从而连接顶座和底座。
以上所述为本发明较佳实施例，对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
