技术领域
本发明涉及汽车维修设备领域，尤其涉及一种轮胎漏气自动检测装置。
背景技术：
车轮胎扎到钉子是每位车主经常遇到的情况，因此很多修理厂经常需要给那些漏气的车轮胎进行补胎，其中最重要的一个步骤就是必须先要找到漏气的位置，而目前的检测方式都是在其轮胎上先擦肥皂水然后进行肉眼观察，不但费时，还十分耗费眼力。
发明内容：
本发明的目的就是针对现有技术之不足，而提供一种轮胎漏气自动检测装置，它能将轮胎夹持住并进行缓慢的旋转，轮胎的下方浸泡在肥皂水中，轮胎的上方具有检测摄像头，一旦发现有气泡产生就能自动对轮胎的侧部进行标记，自动化程度高，大大缩小了检测范围，提高了工作效率。
本发明的技术解决措施如下：
一种轮胎漏气自动检测装置，包括底座，其特征在于：所述底座的顶面后端固定有升降框架，升降框架的前方设有肥皂水盆，所述升降框架内设有上下滑动的竖直滑动块，竖直滑动块的前端面转动设有夹持板，夹持板的上方设有检测敲印装置。
作为上述技术方案的优选，所述肥皂水盆安装在底座的顶面前端所设有的矩形凹槽中。
作为上述技术方案的优选，所述升降框架的上、下两内壁之间转动连接有竖直丝杆，升降框架的顶板顶面固定有升降电机，升降电机的输出轴为花键轴，花键轴插套在竖直丝杆的上端具有的花键孔中，竖直滑动块螺接在竖直丝杆上。
作为上述技术方案的优选，所述升降框架的左右两侧板上设有一对滑动通槽，竖直滑动块的左右两侧壁上所具有的一对向外延伸的折弯支架穿过相对应的滑动通槽且均向前折弯，两个折弯支架的前端面共同固定有圆环支架，检测敲印装置设置在圆环支架的上方。
作为上述技术方案的优选，所述夹持板的四个角上分别设有一个限位滚轮，四个限位滚轮滚动设置在圆环支架的内侧壁上。
作为上述技术方案的优选，所述夹持板的后侧壁中心固定有连接架，连接架的后侧壁上固定有转动轴，转动轴转动设置在竖直滑动块的前端面上，所述转动轴上设有旋转齿轮，竖直滑动块的顶面固定有旋转电机，旋转电机的输出轴上设有与旋转齿轮相啮合的主动齿轮。
作为上述技术方案的优选，所述夹持板的前端面设有T行滑槽，夹持板的后端面两端设有一对横向通槽，两个相互对称的夹块滑动设置在T行滑槽的两端，所述夹块的前端面固定有轮毂卡轴，所述夹块的后端面设有延伸板，所述连接架的两侧板中转动连接有两端具有方向相反螺纹的调节螺杆，两个延伸板分别穿过两个横向通槽且螺接在调节螺杆的两端，所述调节螺杆的中心固定有传动锥齿轮，所述夹持板的后端面固定有水平凸板，水平凸板的顶面固定有夹持电机，夹持电机的输出轴穿过水平凸板且连接有与传动锥齿轮相啮合的主动锥齿轮。
作为上述技术方案的优选，所述检测敲印装置包括双折弯调节板，双折弯调节板的下部竖直板插设在圆环支架的上方，双折弯调节板的下部竖直板上具有多个调节通孔，圆环支架的侧壁上设有与调节通孔相对应的连接孔，所述双折弯调节板的顶板底面设有摄像模组，所述双折弯调节板的上部竖直板的后侧壁上固定有标记气缸，标记气缸的活塞杆穿过双折弯调节板的上部竖直板且连接有标记头。
作为上述技术方案的优选，所述竖直滑动块的左右两侧壁上设有自润滑块，自润滑块贴靠在升降框架的左右两内侧壁上。
本发明的有益效果在于：它能将轮胎夹持住并进行缓慢的旋转，轮胎的下方浸泡在肥皂水中，轮胎的上方具有检测摄像头，一旦发现有气泡产生就能自动对轮胎的侧部进行标记，自动化程度高，大大缩小了检测范围，提高了工作效率。
附图说明：

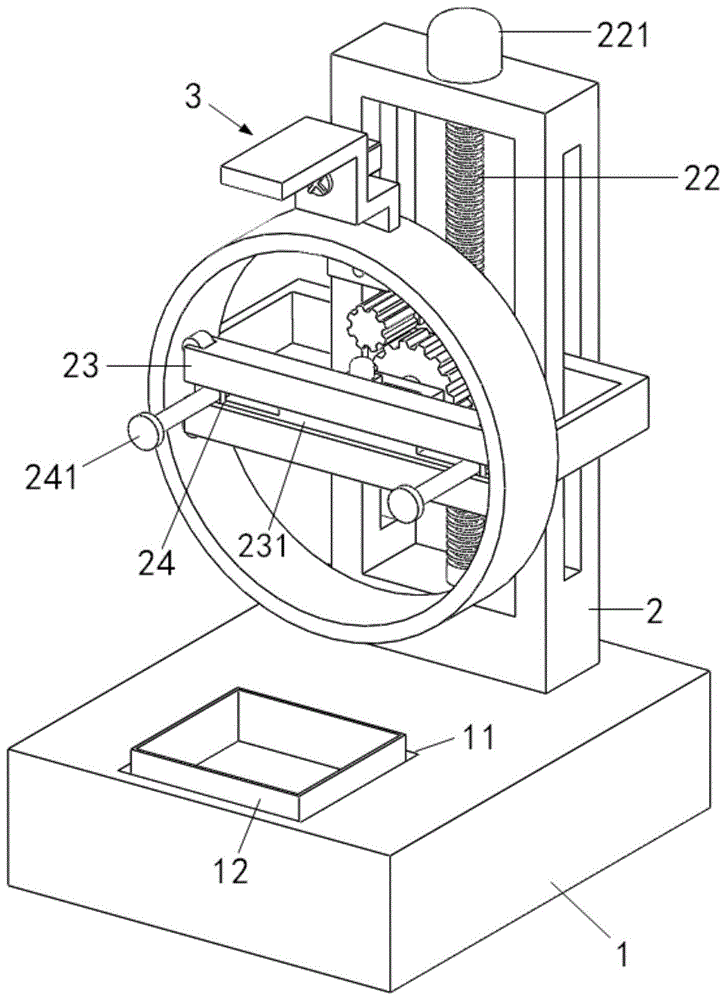

图1为本发明的结构示意图；
图2为本发明另一视角的三维立体图；
图3为本发明的下视的三维立体图；
图4为本发明的内部剖视图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
由图1至图4所示，一种轮胎漏气自动检测装置，包括底座1，所述底座1的顶面后端固定有升降框架2，升降框架2的前方设有肥皂水盆12，所述升降框架2内设有上下滑动的竖直滑动块21，竖直滑动块21的前端面转动设有夹持板23，夹持板23的上方设有检测敲印装置3。
进一步的说，所述肥皂水盆12安装在底座1的顶面前端所设有的矩形凹槽11中。
进一步的说，所述升降框架2的上、下两内壁之间转动连接有竖直丝杆22，升降框架2的顶板顶面固定有升降电机221，升降电机221的输出轴为花键轴，花键轴插套在竖直丝杆22的上端具有的花键孔中，竖直滑动块21螺接在竖直丝杆22上。
进一步的说，所述升降框架2的左右两侧板上设有一对滑动通槽201，竖直滑动块21的左右两侧壁上所具有的一对向外延伸的折弯支架211穿过相对应的滑动通槽201且均向前折弯，两个折弯支架211的前端面共同固定有圆环支架212，检测敲印装置3设置在圆环支架212的上方。
进一步的说，所述夹持板23的四个角上分别设有一个限位滚轮233，四个限位滚轮233滚动设置在圆环支架212的内侧壁上。
进一步的说，所述夹持板23的后侧壁中心固定有连接架27，连接架27的后侧壁上固定有转动轴25，转动轴25转动设置在竖直滑动块21的前端面上，所述转动轴25上设有旋转齿轮251，竖直滑动块21的顶面固定有旋转电机26，旋转电机26的输出轴上设有与旋转齿轮251相啮合的主动齿轮261。
进一步的说，所述夹持板23的前端面设有T行滑槽231，夹持板23的后端面两端设有一对横向通槽232，两个相互对称的夹块24滑动设置在T行滑槽231的两端，所述夹块24的前端面固定有轮毂卡轴241，所述夹块24的后端面设有延伸板242，所述连接架27的两侧板中转动连接有两端具有方向相反螺纹的调节螺杆28，两个延伸板242分别穿过两个横向通槽232且螺接在调节螺杆28的两端，所述调节螺杆28的中心固定有传动锥齿轮281，所述夹持板23的后端面固定有水平凸板291，水平凸板291的顶面固定有夹持电机29，夹持电机29的输出轴穿过水平凸板291且连接有与传动锥齿轮281相啮合的主动锥齿轮292。
进一步的说，所述检测敲印装置3包括双折弯调节板31，双折弯调节板31的下部竖直板插设在圆环支架212的上方，双折弯调节板31的下部竖直板上具有多个调节通孔311，圆环支架212的侧壁上设有与调节通孔311相对应的连接孔213，所述双折弯调节板31的顶板底面设有摄像模组34，所述双折弯调节板31的上部竖直板的后侧壁上固定有标记气缸32，标记气缸32的活塞杆穿过双折弯调节板31的上部竖直板且连接有标记头33。
进一步的说，所述竖直滑动块21的左右两侧壁上设有自润滑块，自润滑块贴靠在升降框架2的左右两内侧壁上。
本发明的工作原理：
1、将待检测的轮胎放置在轮毂卡轴241上，通过夹持电机29工作使调节螺杆28转动，两个延伸板242互相靠拢，从而实现轮毂卡轴241将车轮毂夹持住，然后启动升降电机221使竖直丝杆22转动，竖直滑动块21下降直到车轮胎的底部键盘浸入肥皂水盆12中；
2、启动旋转电机26使夹持板23发生缓慢转动，将双折弯调节板31调节至适当高度，此时摄像模组34正在于车轮胎的上方进行摄像观察，当发现车轮胎上的肥皂水有气泡时，旋转电机26暂时停止转动，然后启动标记气缸32，标记头33压向轮胎的侧部，此后维修人员只需检测有标记的那一小段距离的轮胎即可，大大缩小的检测范围。
通过设置圆环支架212不但可以方便调节摄像模组34的高低，而且使得夹持板23限位于圆环支架212内，当夹持板23上夹持有车轮胎时，旋转的同时也会更加稳定，减轻了转动轴25的受力。
