技术领域
本发明属于电缆线除冰结构技术领域，更具体地说，特别涉及一种电缆线除冰装置。
背景技术
冷的雨滴降落到了温度低于冰点(0℃)的物体上就形成雨凇，如果是凝结在电线上，就使电线覆冰，输电线路覆冰会造成线路覆冰过厚，容易导致杆塔机械荷重越载而折断，同时对于导线垂直排列的线路，当下层导线上的覆冰先脱落时，导线就会迅速上升或上、下跳跃，造成相间短路，使线路开关跳闸，供电中断的危害。基于上述描述，现有的电缆线除冰装置一般设置在电缆线的表面，因为电缆线除的表面有冰层，电缆线表面向下延伸的水滴会形成的冰柱会造成阻碍，不利于除冰装置的移动，且容易导致电缆线除冰装置不能稳定的立于电缆线的表面而降低电缆线除冰装置的工作效率。
发明内容
为了解决上述技术问题，本发明提供一种电缆线除冰装置，以解决现有的电缆线除冰装置不能稳定的立于电缆线的表面的问题。
本发明一种电缆线除冰装置的目的与功效，由以下具体技术手段所达成：
一种电缆线除冰装置，包括挂盒，推环，跳架，竖向推板，存水槽，加热板和移动轮，所述挂盒的两侧设置有推环，所述挂盒的外侧设置有跳架，所述跳架的一侧设置有竖向推板，所述挂盒的内侧设置有存水槽，所述所述挂盒的外侧设置有移动轮。
进一步的，所述挂盒如图1所示为两侧为半圆的长方形盒体，所述挂盒的中心线与电缆线的中心线处于同一直线，所述挂盒的两端面固定设置有推环，所述推环为圆环状，且推环远离挂盒的一端为剃刀状，所述推环的内径与电缆线的外径配套设置。
进一步的，所述挂盒的轴心位置竖直上方与垂直下方活动设置有跳架，所述跳架设置有四个，且跳架以挂盒的轴心线为轴对称分布于挂盒的表面，所述跳架远离挂盒中心点的一侧转动设置有固定轴，且固定轴的轴线与跳架的轴线为同一直线，且固定轴贯穿跳架，所述固定轴如图1所示为倒“凹”型，且固定轴的固定设置在与跳架靠近固定轴一侧的端面平行位置的挂盒表面，所述跳架靠近挂盒中心点的一侧固定设置有抵板，所述抵板如图6所示为“十”字状，且抵板靠近挂盒中心点的一侧为贴合电缆线的弧边状，所述抵板靠近挂盒中心点的一侧远离挂盒中心点的一侧面与电缆线侧边竖直切线相平行。
进一步的，所述跳架远离挂盒中心点的一侧固定设置有竖向推板，所述竖向推板的重量大于跳架，所述竖向推板靠近跳架的一侧开设有漏槽。
进一步的，所述挂盒的内部固定设置有加热板，且加热板的两端与挂盒的内壁固定连接，所述加热板如图2所示为喇叭状，且加热板设置有四组，所述加热板的宽度与跳架的宽度处于同一直线，且加热板的数量与跳架的数量一致，所述存水槽如图2所示开设于加热板靠近挂盒中心点的一侧。
进一步的，所述移动轮设置在挂盒轴心线竖直向上和垂直向下的内部四角，且移动轮与电缆线的表面相切，所述移动轮活动设置在挂盒的内部。
进一步的，所述移动轮的一侧设置有第一旋转电机，所述第一旋转电机的数量与移动轮的数量一致，所述第一旋转电机与蓄电池组件通过导线连接，蓄电池组件包括有蓄电池、第一旋转电机控制按钮、加热板控制按钮和控制电路。
与现有技术相比，本发明具有如下有益效果：
本发明所提供的跳架远离挂盒中心点的一侧固定设置有竖向推板，竖向推板的重量大于跳架，竖向推板靠近跳架的一侧开设有漏槽，通过竖向推板的重力可使在挂盒在电缆线竖直上方的一侧的跳架抬起，使得挂盒在电缆线竖直上方的一侧的竖向推板顶住挂盒外侧的电缆线的竖直上方并自动贴紧，为挂盒增加着力点稳定挂盒时，可刮除挂盒的前进侧的冰雪，挂盒的内部固定设置有加热板，且加热板的两端与挂盒的内壁固定连接，加热板如图2所示为喇叭状，且加热板设置有四组，加热板的宽度与跳架的宽度处于同一直线，且加热板的数量与跳架的数量一致，存水槽如图2所示开设于加热板靠近挂盒中心点的一侧，且存水槽被加热板分隔为与加热板数量一致的数量，存水槽内充入有一定量的水，通过存水槽内的流水可使在电缆线竖直下方的跳架可通过存水槽内的流水下压而以固定轴为中心使竖向推板上翘，使得竖向推板远离跳架的一侧上抬，贴合电缆线的一侧，使挂盒在电缆线垂直下方的一侧更加平衡，使挂盒的悬挂更加稳定。
附图说明

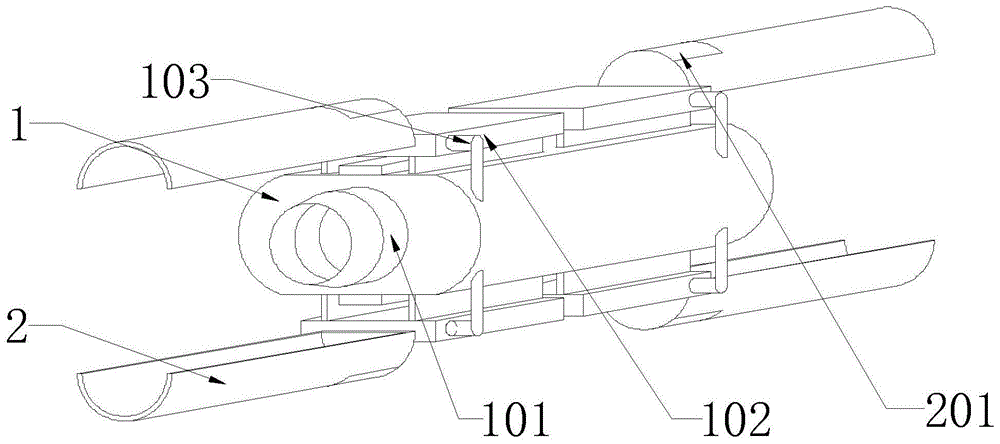

图1是本发明的结构示意图。
图2是本发明由图1引出的结构横截面示意图。
图3是本发明由图1引出的结构纵截面示意图。
图4是本发明由图1引出的存水槽部分结构示意图。
图5是本发明由图2引出的A-A截面示意图。
图6是本发明由图1引出的跳架和抵板结构示意图。
图7是本发明由图2引出的A部放大结构示意图。
图中，部件名称与附图编号的对应关系为：
1-挂盒，101-推环，102-跳架，103-固定轴，104-抵板，2-竖向推板，201-漏槽，3-存水槽，301-加热板，4-移动轮。
具体实施方式
实施例：
如附图1至附图7所示：
本发明提供一种电缆线除冰装置，包括有：挂盒1，推环101，跳架102，固定轴103，抵板104，竖向推板2，漏槽201，存水槽3，加热板301和移动轮4，挂盒1的两侧设置有推环101，挂盒1的外侧设置有跳架102，跳架102的两侧设置有固定轴103，跳架102的外周设置有抵板104，跳架102的一侧设置有竖向推板2，竖向推板2的一端设置有漏槽201，挂盒1的内侧设置有存水槽3，存水槽3的一侧设置有加热板301，挂盒1的外侧设置有移动轮4。
其中，挂盒1如图1所示为两侧为半圆的长方形盒体，挂盒1的中心线与电缆线的中心线处于同一直线，挂盒1的两端面固定设置有推环101，推环101为圆环状，且推环101远离挂盒1的一端为剃刀状，推环101的内径与电缆线的外径配套设置。
其中，挂盒1的轴心位置竖直上方与垂直下方活动设置有跳架102，跳架102设置有四个，且跳架102以挂盒1的轴心线为轴对称分布于挂盒1的表面，跳架102远离挂盒1中心点的一侧转动设置有固定轴103，且固定轴103的轴线与跳架102的轴线为同一直线，且固定轴103贯穿跳架102，固定轴103如图1所示为倒“凹”型，且固定轴103的固定设置在与跳架102靠近固定轴103一侧的端面平行位置的挂盒1表面，跳架102靠近挂盒1中心点的一侧固定设置有抵板104，抵板104如图6所示为“十”字状，且抵板104靠近挂盒1中心点的一侧为贴合电缆线的弧边状，抵板104靠近挂盒1中心点的一侧远离挂盒1中心点的一侧面与电缆线侧边竖直切线相平行，抵板104如图6所示在靠近固定轴103的一侧向固定轴103侧倾斜，且抵板104远离固定轴103的一侧与跳架102靠近抵板104的一侧面为平行设置，通过抵板104可与电缆线相接，使抵板104稳定在电缆线的外周，从而使挂盒1能够稳定包裹在电缆线的外周，使挂盒1的除冰动作提供稳定的工作环境。
其中，跳架102远离挂盒1中心点的一侧固定设置有竖向推板2，竖向推板2的重量大于跳架102，竖向推板2靠近跳架102的一侧开设有漏槽201，通过竖向推板2的重力可使在挂盒1在电缆线竖直上方的一侧的跳架102抬起，使得挂盒1在电缆线竖直上方的一侧的竖向推板2顶住挂盒1外侧的电缆线的竖直上方并自动贴紧，为挂盒1增加着力点稳定挂盒1时，可刮除挂盒1的前进侧的冰雪。
其中，挂盒1的内部固定设置有加热板301，且加热板301的两端与挂盒1的内壁固定连接，加热板301如图2所示为喇叭状，且加热板301设置有四组，加热板301的宽度与跳架102的宽度处于同一直线，且加热板301的数量与跳架102的数量一致，存水槽3如图2所示开设于加热板301靠近挂盒1中心点的一侧，且存水槽3被加热板301分隔为与加热板301数量一致的数量，存水槽3内充入有一定量的水，通过存水槽3内的流水可使在电缆线竖直下方的跳架102可通过存水槽3内的流水下压而以固定轴103为中心使竖向推板2上翘，使得竖向推板2远离跳架102的一侧上抬，贴合电缆线的一侧，使挂盒1在电缆线垂直下方的一侧更加平衡，使挂盒1的悬挂更加稳定。
其中，移动轮4设置在挂盒1轴心线竖直向上和垂直向下的内部四角，且移动轮4与电缆线的表面相切，移动轮4活动设置在挂盒1的内部。
其中，移动轮4的一侧设置有第一旋转电机，第一旋转电机的数量与移动轮4的数量一致，第一旋转电机与蓄电池组件通过导线连接，蓄电池组件包括有蓄电池、第一旋转电机控制按钮、加热板301控制按钮和控制电路。
使用时：先将挂盒1放置在电缆线一端的外周，之后向存水槽3内注入一定量的水，在气候恶劣时，用户操作手动操作挂盒1，按下第一旋转电机的控制按钮，同步按下加热板301的控制按钮，使加热板301加热存水槽3内的水，避免冻结抵板104，使第一旋转电机驱动移动轮4移动，在电缆线竖直上方的竖向推板2根据自身重量可使挂盒1在电缆线竖直上方的一侧的跳架102抬起，使得挂盒1在电缆线竖直上方的一侧的竖向推板2顶住挂盒1外侧的电缆线的竖直上方并自动贴紧，为挂盒1增加着力点稳定挂盒1时，同时通过移动轮4的移动，竖向推板2同步前进可刮除挂盒1的前进侧的冰雪，同时存水槽3内的流水自动下压在电缆线竖直下方的跳架102，而使跳架102以固定轴103为中心使电缆线垂直下方的竖向推板2上翘，使得竖向推板2远离跳架102的一侧上抬，贴合电缆线的一侧，使挂盒1在电缆线垂直下方的一侧更加平衡，使挂盒1的悬挂更加稳定，同时两侧竖向推板2抵紧电缆线，并根据移动轮4的前进侧对电缆线的上下表面除冰，同时通过推环101可处理电缆线左右两侧表面的冰，冰顺着推板2落入漏槽201，进一步加重推板2的重量，提高稳定性。
