技术领域
本发明涉及一种获取设备，尤其涉及一种向日葵花盘脱籽设备。
背景技术
向日葵，原产南美洲，驯化种由西班牙人于1510年从北美带到欧洲，最初为观赏用。19世纪末，又被从俄国引回北美洲。中国均有栽培。向日葵种子叫葵花籽，常炒制之后做为零食食用，味美，也可以榨葵花籽油用于食用，油渣可以做饲料。
向日葵，是菊科向日葵属的一年生草本植物。茎直立，圆形多棱角，质硬被白色粗硬毛。广卵形的叶片通常互生，先端锐突或渐尖，边缘具粗锯齿，两面粗糙，被毛，有长柄。头状花序，直径10～30厘米，单生于茎顶或枝端。
向日葵，总苞片多层，叶质，覆瓦状排列，被长硬毛，夏季开花，花序边缘生中性的黄色舌状花，不结实。花序中部为两性管状花，棕色或紫色，能结实。矩卵形瘦果，果皮木质化，灰色或黑色，称葵花籽。
现在从向日葵花盘上获取葵花籽的方法大多是人工手进行扣取或使用木棍进行敲打花盘，人工摘取费时费力，而且向日葵花盘上上的花瓣和花蕊和花籽参合在一起，很难把花籽区分出来，因此亟需一种摘取干净、摘取快速、操作简单、方便打扫的向日葵花盘脱籽设备。
发明内容
（1）要解决的技术问题
本发明为了克服人工摘取费时费力，而且向日葵花盘上上的花瓣和花蕊和花籽参合在一起，很难把花籽区分出来的缺点，本发明要解决的技术问题是提供一种摘取干净、摘取快速、操作简单、方便打扫的向日葵花盘脱籽设备。
（2）技术方案
为了解决上述技术问题，本发明提供了这样一种向日葵花盘脱籽设备，包括有第一支架、第二支架、第一轴承座、第二轴承座、支撑板、电机、第一转轴、第一凸轮、第二凸轮、第三轴承座、第四轴承座、第二转轴、第三转轴、钢丝绳、铁珠、铁丝网、第三支架、第一安装杆、第二安装杆、筛框、第四支架、第一滚轮、第二滚轮、第一带轮、第二带轮和皮带，第一支架上嵌有第一轴承座，第二支架上嵌有第二轴承座，第一支架的左侧下方固定连接有支撑板，支撑板上固定连接有电机，第一轴承座和第二轴承座内过盈连接有第一转轴，电机输出轴通过连轴器与第一转轴的左端连接，第一转轴的左侧固定连接有第一凸轮，第一转轴的右侧固定连接有第二凸轮，第一支架上嵌有第三轴承座，第三轴承座位于第一轴承座上方，第二支架上嵌有第四轴承座，第四轴承座位于第二轴承座上方，第三轴承座内过盈连接有第二转轴，第四轴承座内过盈连接有第三转轴，第二转轴的右端固定连接有钢丝绳，钢丝绳的右端与第三转轴固定连接，钢丝绳上装有若干个铁珠，第一支架的右侧上方固定连接有铁丝网，第二支架与铁丝网的右端固定连接，铁丝网位于钢丝绳的下方，第一支架的右侧固定连接有第三支架，第三支架的右端与第二支架固定连接，第三支架的左侧开有第一导向孔，第三支架的右侧开有第二导向孔，第二导向孔位于第一导向孔的右侧，第三支架的中部开有下料口，下料口位于第一导向孔和第二导向孔之间，第一导向孔内滑动式连接有第一安装杆，第一安装杆上方开有第一凹槽，第二导向孔内滑动式连接有第二安装杆，第二安装杆上方开有第二凹槽，第一凹槽和第二凹槽内安装有筛框，第一安装杆和第二安装杆的底端固定连接有第四支架，第四支架的左侧转动式连接有第一滚轮，第一滚轮与第一凸轮突出部位接触，第四支架的右侧转动式连接有第二滚轮，第二滚轮与第二凸轮突出部位接触，第三转轴的右端固定连接有第一带轮，第一转轴的右端固定连接有第二带轮，第二带轮通过皮带与第一带轮连接。
优选地，还包括有第一安装板、第二安装板和下料斗，第一支架的右侧下方固定连接有第一安装板，第二支架的左侧下方固定连接有第二安装板，第一安装板的右侧固定连接有下料斗，下料斗的右端与第二安装板连接。
优选地，还包括有安装套、弹簧片和第一固定板，第一转轴的中部固定连接有安装套，安装套位于第一凸轮和第二凸轮之间，安装套的底端固定连接有弹簧片，下料斗的上方中部固定连接有第一固定板，第一固定板与弹簧片固定连接。
优选地，还包括有第二固定板、第五轴承座、第三固定板、第六轴承座、第四转轴、齿条、齿轮、伸缩弹簧和铁球，筛框的下方左侧固定连接有第二固定板，第二固定板上嵌有第五轴承座，筛框的下方右侧固定连接有第三固定板，第三固定板上嵌有第六轴承座，第五轴承座和第六轴承座内过盈连接有第四转轴，第四转轴的左端固定连接有齿轮，第一安装杆的右侧固定连接有齿条，齿条与齿轮啮合，第四转轴上设有四个伸缩弹簧，四个伸缩弹簧的顶端都固定连接有铁球。
优选地，还包括有第四固定板和电风扇，第一支架的右侧上方固定连接有第四固定板，第四固定板位于铁丝网的下方，第四固定板的右端与第二支架连接，第四固定板的中部前侧安装有电风扇。
工作原理：当需要使用本装置时，使用者将向日葵花放在铁丝网上，启动电机，使电机输出轴旋转，电机输出轴通过连轴器带动第一转轴旋转，第一转轴旋转带动第二带轮旋转，第二带轮通过皮带带动第一带轮旋转，第一带轮旋转带动钢丝绳旋转，钢丝绳旋转带动第二转轴和铁珠旋转，铁珠旋转对放在铁丝网上的向日葵进行甩打，向日葵花被甩打，使葵花籽从向日葵花内掉落出，葵花籽和向日葵花剩余的杂质都掉落到筛框内，同时第一转轴旋转带动第一凸轮和第二凸轮旋转，当第一凸轮和第二凸轮旋转的突出部分向上时，带动与其接触的第一滚轮和第二滚轮向上移动，第一滚轮和第二滚轮向上移动带动其它相连接的第一安装杆、第一凹槽、第二安装杆、第二凹槽、筛框和第四支架都向下移动，当第一凸轮和第二凸轮旋转的突出部分向下时，带动与其接触的第一滚轮和第二滚轮向下移动，第一滚轮和第二滚轮向下移动带动其它相连接的第一安装杆、第一凹槽、第二安装杆、第二凹槽、筛框和第四支架都向下移动，如此上下摇晃筛框对从铁丝网掉落下的葵花籽进行筛选，把向日葵花剩余的杂质和葵花籽分离，向日葵花剩余的杂质从筛框掉落从下料口掉落到下方，达到甩打向日葵花获取葵花籽的功能。
因为还包括有第一安装板、第二安装板和下料斗，第一支架的右侧下方固定连接有第一安装板，第二支架的左侧下方固定连接有第二安装板，第一安装板的右侧固定连接有下料斗，下料斗的右端与第二安装板连接。所以向日葵花剩余的杂质从筛框掉落从下料口掉落到下方下料斗，再从下料斗口掉落到下方，使向日葵花剩余的杂质集中，方便打扫。
因为还包括有安装套、弹簧片和第一固定板，第一转轴的中部固定连接有安装套，安装套位于第一凸轮和第二凸轮之间，安装套的底端固定连接有弹簧片，下料斗的上方中部固定连接有第一固定板，第一固定板与弹簧片固定连接。所以当向日葵花剩余的杂质从下料口掉落时，启动电机输出轴旋转，电机输出轴通过连轴器带动第一转轴旋转，第一转轴旋转带动安装套旋转，安装套旋转使弹簧片旋转，弹簧片旋转带动第一固定板旋转，第一固定板旋转带动下漏斗旋转，使向日葵花剩余的杂质掉落入下漏斗内时，快速的掉落到地上，使下漏斗不会因向日葵花剩余的杂质过多而堵住，达到快速下料的功能。
因为还包括有第二固定板、第五轴承座、第三固定板、第六轴承座、第四转轴、齿条、齿轮、伸缩弹簧和铁球，筛框的下方左侧固定连接有第二固定板，第二固定板上嵌有第五轴承座，筛框的下方右侧固定连接有第三固定板，第三固定板上嵌有第六轴承座，第五轴承座和第六轴承座内过盈连接有第四转轴，第四转轴的左端固定连接有齿轮，第一安装杆的右侧固定连接有齿条，齿条与齿轮啮合，第四转轴上设有四个伸缩弹簧，四个伸缩弹簧的顶端都固定连接有铁球。所以启动电机，使电机输出轴旋转，电机输出轴通过连轴器带动第一转轴旋转，第一转轴旋转带动第一凸轮和第二凸轮旋转，当第一凸轮和第二凸轮旋转的突出部分向上时，带动与其接触的第一滚轮和第二滚轮向上移动，第一滚轮和第二滚轮向上移动带动其它相连接的第一安装杆、第一凹槽、第二安装杆、第二凹槽、筛框和第四支架都向下移动，当第一凸轮和第二凸轮旋转的突出部分向下时，带动与其接触的第一滚轮和第二滚轮向下移动，第一滚轮和第二滚轮向下移动带动其它相连接的第一安装杆、第一凹槽、第二安装杆、第二凹槽、筛框和第四支架都向下移动，上下摇晃筛框，当向上摇晃筛框时，齿条向上移动带动齿轮正转，齿轮正转带动第四转轴正转，第四转轴正转使四个伸缩弹簧抖动，四个伸缩弹簧抖动带动四个铁球抖动，四个铁球抖动筛框的下方，向下摇晃筛框时四个铁球敲打筛框的下方，使筛框内的葵花籽和向日葵花剩余的杂质过快分离，达到快速分离葵花籽和向日葵花剩余的杂质的功能。
因为还包括有第四固定板和电风扇，第一支架的右侧上方固定连接有第四固定板，第四固定板位于铁丝网的下方，第四固定板的右端与第二支架连接，第四固定板的中部前侧安装有电风扇。所以有些向日葵花剩余的杂质会留在筛框内，此时启动电风扇旋转，使筛框内的向日葵花剩余的杂质全部从下料口掉落到下料斗内。
（3）有益效果
本发明达到了甩打向日葵花获取葵花籽的功能，不仅实现了向日葵花剩余的杂质和葵花籽的筛选，而且实现了集中向日葵花剩余的杂质，方便打扫的功能，本发明具有操作简单、摘取干净、摘取快速和方便打扫等特点。
附图说明

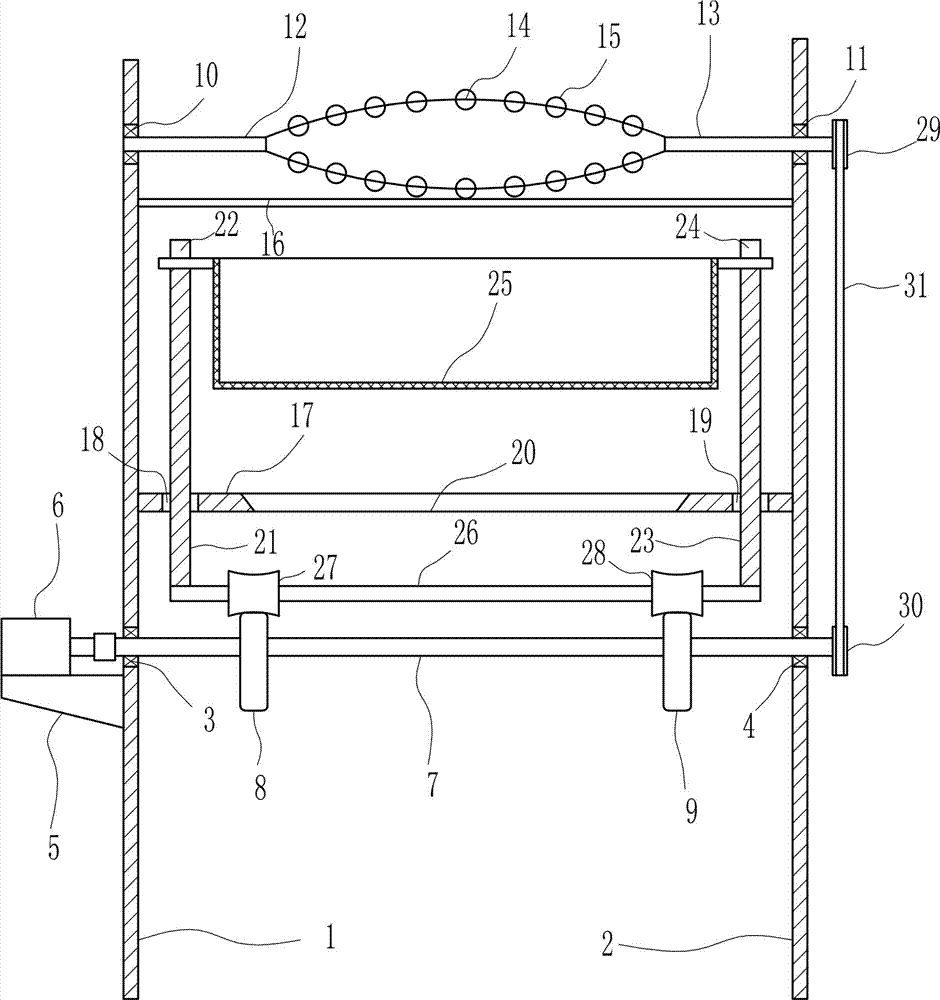

图1为本发明第一种的主视结构示意图。
图2为本发明铁丝网的俯视结构示意图。
图3为本发明第二种的主视结构示意图。
图4为本发明第三种的主视结构示意图。
图5为本发明第四种的主视结构示意图。
图6为本发明第五种的主视结构示意图。
附图中的标记为：1-第一支架，2-第二支架，3-第一轴承座，4-第二轴承座，5-支撑板，6-电机，7-第一转轴，8-第一凸轮，9-第二凸轮，10-第三轴承座，11-第四轴承座，12-第二转轴，13-第三转轴，14-钢丝绳，15-铁珠，16-铁丝网，17-第三支架，18-第一导向孔，19-第二导向孔，20-下料口，21-第一安装杆，22-第一凹槽，23-第二安装杆，24-第二凹槽，25-筛框，26-第四支架，27-第一滚轮，28-第二滚轮，29-第一带轮，30-第二带轮，31-皮带，32-第一安装板，33-第二安装板，34-下料斗，35-安装套，36-弹簧片，37-第一固定板，38-第二固定板，39-第五轴承座，40-第三固定板，41-第六轴承座，42-第四转轴，43-齿条，44-齿轮，45-伸缩弹簧，46-铁球，47-第四固定板，48-电风扇。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种向日葵花盘脱籽设备，如图1所示，包括有第一支架1、第二支架2、第一轴承座3、第二轴承座4、支撑板5、电机6、第一转轴7、第一凸轮8、第二凸轮9、第三轴承座10、第四轴承座11、第二转轴12、第三转轴13、钢丝绳14、铁珠15、铁丝网16、第三支架17、第一安装杆21、第二安装杆23、筛框25、第四支架26、第一滚轮27、第二滚轮28、第一带轮29、第二带轮30和皮带31，第一支架1上嵌有第一轴承座3，第二支架2上嵌有第二轴承座4，第一支架1的左侧下方固定连接有支撑板5，支撑板5上固定连接有电机6，第一轴承座3和第二轴承座4内过盈连接有第一转轴7，电机6输出轴通过连轴器与第一转轴7的左端连接，第一转轴7的左侧固定连接有第一凸轮8，第一转轴7的右侧固定连接有第二凸轮9，第一支架1上嵌有第三轴承座10，第三轴承座10位于第一轴承座3上方，第二支架2上嵌有第四轴承座11，第四轴承座11位于第二轴承座4上方，第三轴承座10内过盈连接有第二转轴12，第四轴承座11内过盈连接有第三转轴13，第二转轴12的右端固定连接有钢丝绳14，钢丝绳14的右端与第三转轴13固定连接，钢丝绳14上装有若干个铁珠15，第一支架1的右侧上方固定连接有铁丝网16，第二支架2与铁丝网16的右端固定连接，铁丝网16位于钢丝绳14的下方，第一支架1的右侧固定连接有第三支架17，第三支架17的右端与第二支架2固定连接，第三支架17的左侧开有第一导向孔18，第三支架17的右侧开有第二导向孔19，第二导向孔19位于第一导向孔18的右侧，第三支架17的中部开有下料口20，下料口20位于第一导向孔18和第二导向孔19之间，第一导向孔18内滑动式连接有第一安装杆21，第一安装杆21上方开有第一凹槽22，第二导向孔19内滑动式连接有第二安装杆23，第二安装杆23上方开有第二凹槽24，第一凹槽22和第二凹槽24内安装有筛框25，第一安装杆21和第二安装杆23的底端固定连接有第四支架26，第四支架26的左侧转动式连接有第一滚轮27，第一滚轮27与第一凸轮8突出部位接触，第四支架26的右侧转动式连接有第二滚轮28，第二滚轮28与第二凸轮9突出部位接触，第三转轴13的右端固定连接有第一带轮29，第一转轴7的右端固定连接有第二带轮30，第二带轮30通过皮带31与第一带轮29连接。
实施例2
一种向日葵花盘脱籽设备，如图1-2所示，包括有第一支架1、第二支架2、第一轴承座3、第二轴承座4、支撑板5、电机6、第一转轴7、第一凸轮8、第二凸轮9、第三轴承座10、第四轴承座11、第二转轴12、第三转轴13、钢丝绳14、铁珠15、铁丝网16、第三支架17、第一安装杆21、第二安装杆23、筛框25、第四支架26、第一滚轮27、第二滚轮28、第一带轮29、第二带轮30和皮带31，第一支架1上嵌有第一轴承座3，第二支架2上嵌有第二轴承座4，第一支架1的左侧下方固定连接有支撑板5，支撑板5上固定连接有电机6，第一轴承座3和第二轴承座4内过盈连接有第一转轴7，电机6输出轴通过连轴器与第一转轴7的左端连接，第一转轴7的左侧固定连接有第一凸轮8，第一转轴7的右侧固定连接有第二凸轮9，第一支架1上嵌有第三轴承座10，第三轴承座10位于第一轴承座3上方，第二支架2上嵌有第四轴承座11，第四轴承座11位于第二轴承座4上方，第三轴承座10内过盈连接有第二转轴12，第四轴承座11内过盈连接有第三转轴13，第二转轴12的右端固定连接有钢丝绳14，钢丝绳14的右端与第三转轴13固定连接，钢丝绳14上装有若干个铁珠15，第一支架1的右侧上方固定连接有铁丝网16，第二支架2与铁丝网16的右端固定连接，铁丝网16位于钢丝绳14的下方，第一支架1的右侧固定连接有第三支架17，第三支架17的右端与第二支架2固定连接，第三支架17的左侧开有第一导向孔18，第三支架17的右侧开有第二导向孔19，第二导向孔19位于第一导向孔18的右侧，第三支架17的中部开有下料口20，下料口20位于第一导向孔18和第二导向孔19之间，第一导向孔18内滑动式连接有第一安装杆21，第一安装杆21上方开有第一凹槽22，第二导向孔19内滑动式连接有第二安装杆23，第二安装杆23上方开有第二凹槽24，第一凹槽22和第二凹槽24内安装有筛框25，第一安装杆21和第二安装杆23的底端固定连接有第四支架26，第四支架26的左侧转动式连接有第一滚轮27，第一滚轮27与第一凸轮8突出部位接触，第四支架26的右侧转动式连接有第二滚轮28，第二滚轮28与第二凸轮9突出部位接触，第三转轴13的右端固定连接有第一带轮29，第一转轴7的右端固定连接有第二带轮30，第二带轮30通过皮带31与第一带轮29连接。
还包括有第一安装板32、第二安装板33和下料斗34，第一支架1的右侧下方固定连接有第一安装板32，第二支架2的左侧下方固定连接有第二安装板33，第一安装板32的右侧固定连接有下料斗34，下料斗34的右端与第二安装板33连接。
实施例3
一种向日葵花盘脱籽设备，如图1-3所示，包括有第一支架1、第二支架2、第一轴承座3、第二轴承座4、支撑板5、电机6、第一转轴7、第一凸轮8、第二凸轮9、第三轴承座10、第四轴承座11、第二转轴12、第三转轴13、钢丝绳14、铁珠15、铁丝网16、第三支架17、第一安装杆21、第二安装杆23、筛框25、第四支架26、第一滚轮27、第二滚轮28、第一带轮29、第二带轮30和皮带31，第一支架1上嵌有第一轴承座3，第二支架2上嵌有第二轴承座4，第一支架1的左侧下方固定连接有支撑板5，支撑板5上固定连接有电机6，第一轴承座3和第二轴承座4内过盈连接有第一转轴7，电机6输出轴通过连轴器与第一转轴7的左端连接，第一转轴7的左侧固定连接有第一凸轮8，第一转轴7的右侧固定连接有第二凸轮9，第一支架1上嵌有第三轴承座10，第三轴承座10位于第一轴承座3上方，第二支架2上嵌有第四轴承座11，第四轴承座11位于第二轴承座4上方，第三轴承座10内过盈连接有第二转轴12，第四轴承座11内过盈连接有第三转轴13，第二转轴12的右端固定连接有钢丝绳14，钢丝绳14的右端与第三转轴13固定连接，钢丝绳14上装有若干个铁珠15，第一支架1的右侧上方固定连接有铁丝网16，第二支架2与铁丝网16的右端固定连接，铁丝网16位于钢丝绳14的下方，第一支架1的右侧固定连接有第三支架17，第三支架17的右端与第二支架2固定连接，第三支架17的左侧开有第一导向孔18，第三支架17的右侧开有第二导向孔19，第二导向孔19位于第一导向孔18的右侧，第三支架17的中部开有下料口20，下料口20位于第一导向孔18和第二导向孔19之间，第一导向孔18内滑动式连接有第一安装杆21，第一安装杆21上方开有第一凹槽22，第二导向孔19内滑动式连接有第二安装杆23，第二安装杆23上方开有第二凹槽24，第一凹槽22和第二凹槽24内安装有筛框25，第一安装杆21和第二安装杆23的底端固定连接有第四支架26，第四支架26的左侧转动式连接有第一滚轮27，第一滚轮27与第一凸轮8突出部位接触，第四支架26的右侧转动式连接有第二滚轮28，第二滚轮28与第二凸轮9突出部位接触，第三转轴13的右端固定连接有第一带轮29，第一转轴7的右端固定连接有第二带轮30，第二带轮30通过皮带31与第一带轮29连接。
还包括有第一安装板32、第二安装板33和下料斗34，第一支架1的右侧下方固定连接有第一安装板32，第二支架2的左侧下方固定连接有第二安装板33，第一安装板32的右侧固定连接有下料斗34，下料斗34的右端与第二安装板33连接。
还包括有安装套35、弹簧片36和第一固定板37，第一转轴7的中部固定连接有安装套35，安装套35位于第一凸轮8和第二凸轮9之间，安装套35的底端固定连接有弹簧片36，下料斗34的上方中部固定连接有第一固定板37，第一固定板37与弹簧片36固定连接。
实施例4
一种向日葵花盘脱籽设备，如图1-4所示，包括有第一支架1、第二支架2、第一轴承座3、第二轴承座4、支撑板5、电机6、第一转轴7、第一凸轮8、第二凸轮9、第三轴承座10、第四轴承座11、第二转轴12、第三转轴13、钢丝绳14、铁珠15、铁丝网16、第三支架17、第一安装杆21、第二安装杆23、筛框25、第四支架26、第一滚轮27、第二滚轮28、第一带轮29、第二带轮30和皮带31，第一支架1上嵌有第一轴承座3，第二支架2上嵌有第二轴承座4，第一支架1的左侧下方固定连接有支撑板5，支撑板5上固定连接有电机6，第一轴承座3和第二轴承座4内过盈连接有第一转轴7，电机6输出轴通过连轴器与第一转轴7的左端连接，第一转轴7的左侧固定连接有第一凸轮8，第一转轴7的右侧固定连接有第二凸轮9，第一支架1上嵌有第三轴承座10，第三轴承座10位于第一轴承座3上方，第二支架2上嵌有第四轴承座11，第四轴承座11位于第二轴承座4上方，第三轴承座10内过盈连接有第二转轴12，第四轴承座11内过盈连接有第三转轴13，第二转轴12的右端固定连接有钢丝绳14，钢丝绳14的右端与第三转轴13固定连接，钢丝绳14上装有若干个铁珠15，第一支架1的右侧上方固定连接有铁丝网16，第二支架2与铁丝网16的右端固定连接，铁丝网16位于钢丝绳14的下方，第一支架1的右侧固定连接有第三支架17，第三支架17的右端与第二支架2固定连接，第三支架17的左侧开有第一导向孔18，第三支架17的右侧开有第二导向孔19，第二导向孔19位于第一导向孔18的右侧，第三支架17的中部开有下料口20，下料口20位于第一导向孔18和第二导向孔19之间，第一导向孔18内滑动式连接有第一安装杆21，第一安装杆21上方开有第一凹槽22，第二导向孔19内滑动式连接有第二安装杆23，第二安装杆23上方开有第二凹槽24，第一凹槽22和第二凹槽24内安装有筛框25，第一安装杆21和第二安装杆23的底端固定连接有第四支架26，第四支架26的左侧转动式连接有第一滚轮27，第一滚轮27与第一凸轮8突出部位接触，第四支架26的右侧转动式连接有第二滚轮28，第二滚轮28与第二凸轮9突出部位接触，第三转轴13的右端固定连接有第一带轮29，第一转轴7的右端固定连接有第二带轮30，第二带轮30通过皮带31与第一带轮29连接。
还包括有第一安装板32、第二安装板33和下料斗34，第一支架1的右侧下方固定连接有第一安装板32，第二支架2的左侧下方固定连接有第二安装板33，第一安装板32的右侧固定连接有下料斗34，下料斗34的右端与第二安装板33连接。
还包括有安装套35、弹簧片36和第一固定板37，第一转轴7的中部固定连接有安装套35，安装套35位于第一凸轮8和第二凸轮9之间，安装套35的底端固定连接有弹簧片36，下料斗34的上方中部固定连接有第一固定板37，第一固定板37与弹簧片36固定连接。
还包括有第二固定板38、第五轴承座39、第三固定板40、第六轴承座41、第四转轴42、齿条43、齿轮44、伸缩弹簧45和铁球46，筛框25的下方左侧固定连接有第二固定板38，第二固定板38上嵌有第五轴承座39，筛框25的下方右侧固定连接有第三固定板40，第三固定板40上嵌有第六轴承座41，第五轴承座39和第六轴承座41内过盈连接有第四转轴42，第四转轴42的左端固定连接有齿轮44，第一安装杆21的右侧固定连接有齿条43，齿条43与齿轮44啮合，第四转轴42上设有四个伸缩弹簧45，四个伸缩弹簧45的顶端都固定连接有铁球46。
实施例5
一种向日葵花盘脱籽设备，如图1-5所示，包括有第一支架1、第二支架2、第一轴承座3、第二轴承座4、支撑板5、电机6、第一转轴7、第一凸轮8、第二凸轮9、第三轴承座10、第四轴承座11、第二转轴12、第三转轴13、钢丝绳14、铁珠15、铁丝网16、第三支架17、第一安装杆21、第二安装杆23、筛框25、第四支架26、第一滚轮27、第二滚轮28、第一带轮29、第二带轮30和皮带31，第一支架1上嵌有第一轴承座3，第二支架2上嵌有第二轴承座4，第一支架1的左侧下方固定连接有支撑板5，支撑板5上固定连接有电机6，第一轴承座3和第二轴承座4内过盈连接有第一转轴7，电机6输出轴通过连轴器与第一转轴7的左端连接，第一转轴7的左侧固定连接有第一凸轮8，第一转轴7的右侧固定连接有第二凸轮9，第一支架1上嵌有第三轴承座10，第三轴承座10位于第一轴承座3上方，第二支架2上嵌有第四轴承座11，第四轴承座11位于第二轴承座4上方，第三轴承座10内过盈连接有第二转轴12，第四轴承座11内过盈连接有第三转轴13，第二转轴12的右端固定连接有钢丝绳14，钢丝绳14的右端与第三转轴13固定连接，钢丝绳14上装有若干个铁珠15，第一支架1的右侧上方固定连接有铁丝网16，第二支架2与铁丝网16的右端固定连接，铁丝网16位于钢丝绳14的下方，第一支架1的右侧固定连接有第三支架17，第三支架17的右端与第二支架2固定连接，第三支架17的左侧开有第一导向孔18，第三支架17的右侧开有第二导向孔19，第二导向孔19位于第一导向孔18的右侧，第三支架17的中部开有下料口20，下料口20位于第一导向孔18和第二导向孔19之间，第一导向孔18内滑动式连接有第一安装杆21，第一安装杆21上方开有第一凹槽22，第二导向孔19内滑动式连接有第二安装杆23，第二安装杆23上方开有第二凹槽24，第一凹槽22和第二凹槽24内安装有筛框25，第一安装杆21和第二安装杆23的底端固定连接有第四支架26，第四支架26的左侧转动式连接有第一滚轮27，第一滚轮27与第一凸轮8突出部位接触，第四支架26的右侧转动式连接有第二滚轮28，第二滚轮28与第二凸轮9突出部位接触，第三转轴13的右端固定连接有第一带轮29，第一转轴7的右端固定连接有第二带轮30，第二带轮30通过皮带31与第一带轮29连接。
还包括有第一安装板32、第二安装板33和下料斗34，第一支架1的右侧下方固定连接有第一安装板32，第二支架2的左侧下方固定连接有第二安装板33，第一安装板32的右侧固定连接有下料斗34，下料斗34的右端与第二安装板33连接。
还包括有安装套35、弹簧片36和第一固定板37，第一转轴7的中部固定连接有安装套35，安装套35位于第一凸轮8和第二凸轮9之间，安装套35的底端固定连接有弹簧片36，下料斗34的上方中部固定连接有第一固定板37，第一固定板37与弹簧片36固定连接。
还包括有第二固定板38、第五轴承座39、第三固定板40、第六轴承座41、第四转轴42、齿条43、齿轮44、伸缩弹簧45和铁球46，筛框25的下方左侧固定连接有第二固定板38，第二固定板38上嵌有第五轴承座39，筛框25的下方右侧固定连接有第三固定板40，第三固定板40上嵌有第六轴承座41，第五轴承座39和第六轴承座41内过盈连接有第四转轴42，第四转轴42的左端固定连接有齿轮44，第一安装杆21的右侧固定连接有齿条43，齿条43与齿轮44啮合，第四转轴42上设有四个伸缩弹簧45，四个伸缩弹簧45的顶端都固定连接有铁球46。
还包括有第四固定板47和电风扇48，第一支架1的右侧上方固定连接有第四固定板47，第四固定板47位于铁丝网16的下方，第四固定板47的右端与第二支架2连接，第四固定板47的中部前侧安装有电风扇48。
工作原理：当需要使用本装置时，使用者将向日葵花放在铁丝网16上，启动电机6，使电机6输出轴旋转，电机6输出轴通过连轴器带动第一转轴7旋转，第一转轴7旋转带动第二带轮30旋转，第二带轮30通过皮带31带动第一带轮29旋转，第一带轮29旋转带动钢丝绳14旋转，钢丝绳14旋转带动第二转轴12和铁珠15旋转，铁珠15旋转对放在铁丝网16上的向日葵进行甩打，向日葵花被甩打，使葵花籽从向日葵花内掉落出，葵花籽和向日葵花剩余的杂质都掉落到筛框25内，同时第一转轴7旋转带动第一凸轮8和第二凸轮9旋转，当第一凸轮8和第二凸轮9旋转的突出部分向上时，带动与其接触的第一滚轮27和第二滚轮28向上移动，第一滚轮27和第二滚轮28向上移动带动其它相连接的第一安装杆21、第一凹槽22、第二安装杆23、第二凹槽24、筛框25和第四支架26都向下移动，当第一凸轮8和第二凸轮9旋转的突出部分向下时，带动与其接触的第一滚轮27和第二滚轮28向下移动，第一滚轮27和第二滚轮28向下移动带动其它相连接的第一安装杆21、第一凹槽22、第二安装杆23、第二凹槽24、筛框25和第四支架26都向下移动，如此上下摇晃筛框25对从铁丝网16掉落下的葵花籽进行筛选，把向日葵花剩余的杂质和葵花籽分离，向日葵花剩余的杂质从筛框25掉落从下料口20掉落到下方，达到甩打向日葵花获取葵花籽的功能。
因为还包括有第一安装板32、第二安装板33和下料斗34，第一支架1的右侧下方固定连接有第一安装板32，第二支架2的左侧下方固定连接有第二安装板33，第一安装板32的右侧固定连接有下料斗34，下料斗34的右端与第二安装板33连接。所以向日葵花剩余的杂质从筛框25掉落从下料口20掉落到下方下料斗34，再从下料斗34口掉落到下方，使向日葵花剩余的杂质集中，方便打扫。
因为还包括有安装套35、弹簧片36和第一固定板37，第一转轴7的中部固定连接有安装套35，安装套35位于第一凸轮8和第二凸轮9之间，安装套35的底端固定连接有弹簧片36，下料斗34的上方中部固定连接有第一固定板37，第一固定板37与弹簧片36固定连接。所以当向日葵花剩余的杂质从下料口20掉落时，启动电机6输出轴旋转，电机6输出轴通过连轴器带动第一转轴7旋转，第一转轴7旋转带动安装套35旋转，安装套35旋转使弹簧片36旋转，弹簧片36旋转带动第一固定板37旋转，第一固定板37旋转带动下漏斗旋转，使向日葵花剩余的杂质掉落入下漏斗内时，快速的掉落到地上，使下漏斗不会因向日葵花剩余的杂质过多而堵住，达到快速下料的功能。
因为还包括有第二固定板38、第五轴承座39、第三固定板40、第六轴承座41、第四转轴42、齿条43、齿轮44、伸缩弹簧45和铁球46，筛框25的下方左侧固定连接有第二固定板38，第二固定板38上嵌有第五轴承座39，筛框25的下方右侧固定连接有第三固定板40，第三固定板40上嵌有第六轴承座41，第五轴承座39和第六轴承座41内过盈连接有第四转轴42，第四转轴42的左端固定连接有齿轮44，第一安装杆21的右侧固定连接有齿条43，齿条43与齿轮44啮合，第四转轴42上设有四个伸缩弹簧45，四个伸缩弹簧45的顶端都固定连接有铁球46。所以启动电机6，使电机6输出轴旋转，电机6输出轴通过连轴器带动第一转轴7旋转，第一转轴7旋转带动第一凸轮8和第二凸轮9旋转，当第一凸轮8和第二凸轮9旋转的突出部分向上时，带动与其接触的第一滚轮27和第二滚轮28向上移动，第一滚轮27和第二滚轮28向上移动带动其它相连接的第一安装杆21、第一凹槽22、第二安装杆23、第二凹槽24、筛框25和第四支架26都向下移动，当第一凸轮8和第二凸轮9旋转的突出部分向下时，带动与其接触的第一滚轮27和第二滚轮28向下移动，第一滚轮27和第二滚轮28向下移动带动其它相连接的第一安装杆21、第一凹槽22、第二安装杆23、第二凹槽24、筛框25和第四支架26都向下移动，上下摇晃筛框25，当向上摇晃筛框25时，齿条43向上移动带动齿轮44正转，齿轮44正转带动第四转轴42正转，第四转轴42正转使四个伸缩弹簧45抖动，四个伸缩弹簧45抖动带动四个铁球46抖动，四个铁球46抖动筛框25的下方，向下摇晃筛框25时四个铁球46敲打筛框25的下方，使筛框25内的葵花籽和向日葵花剩余的杂质过快分离，达到快速分离葵花籽和向日葵花剩余的杂质的功能。
因为还包括有第四固定板47和电风扇48，第一支架1的右侧上方固定连接有第四固定板47，第四固定板47位于铁丝网16的下方，第四固定板47的右端与第二支架2连接，第四固定板47的中部前侧安装有电风扇48。所以有些向日葵花剩余的杂质会留在筛框25内，此时启动电风扇48旋转，使筛框25内的向日葵花剩余的杂质全部从下料口20掉落到下料斗34内。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
