技术领域
本发明涉及一种烘烤器及方法，尤其涉及一种钢包烘烤器及工作方法。
背景技术
钢包是盛钢水的钢制容器，内砌耐火砖，钢水由底部的出口流出，进行浇铸；钢包多用于炼钢厂、铸造厂在平炉、电炉或转炉前承接钢水、进行浇注作业。钢包在新砌耐火砖后和盛装钢水前一般都需要烘烤，目的是防止钢包内部有水分引起爆炸；此外在炼钢工序中，为了提高钢水利用率和延长钢包的使用寿命，必须对钢包进行加热才能提供红热的钢包。用来烘烤钢包的装置为钢包烘烤器，又称烤包器。
钢包烘烤是炼钢生产工序中的重要环节之一，立式钢包烘烤器是目前冶炼系统中较为常用的一种。立式钢包烘烤器安装于钢包包口附近的支架上，在钢包吊装转运时需要将立式钢包烘烤器移开，目前立式钢包烘烤器多采用向上翻转的方式完成移开动作。由于钢包烘烤器的燃烧介质为焦炉煤气、高炉煤气、转炉煤气等，这些煤气是含碳物质不完全燃烧时产生的气体，主要成分是一氧化碳，无色无臭，有毒，被人和动物吸入后会与血液中的血红蛋白结合造成中毒。立式钢包烘烤器常用的煤气管道连接形式为软性连接，如橡胶软管连接、不锈钢金属软管连接等，这种连接形式解决了立式钢包烘烤器向上翻转时煤气管道的弯曲问题；但软管在随着立式钢包烘烤器向上翻转时，翻转的动作容易破坏软管连接处的密封性，造成有毒气体泄漏，存在很大的安全隐患。
发明内容
为了解决上述技术所存在的不足之处，本发明提供了一种钢包烘烤器及工作方法。
为了解决以上技术问题，本发明采用的技术方案是：一种钢包烘烤器，包括底座、盖体、移动装置；底座的左侧上端固定设置有支架；支架的上端固定设置有移动装置；移动装置的右侧下方悬挂设置有盖体；底座的右侧开设有钢包放置区；钢包放置区的内部设置有相匹配的钢包装载车；
支架的下部固定设置有固定板；固定板的上端竖向设置有伺服电机；移动装置包括上板、移动平台、下板、丝杠螺杆；上板、移动平台、下板从上到下依次设置，下板固定设置于支架的上端；移动平台的左侧边缘处固定插置有导套，导套为多个；导套的内部均插置有导柱；导柱的下端均固定设置于下板上，上端均与上板固定相接；移动平台的左侧中部固定插置有固定套，固定套的内部设置有丝杠螺母；丝杠螺母的内部竖向设置有相匹配的丝杠螺杆；丝杠螺杆的下端穿过下板的中部与伺服电机相连接，丝杠螺杆的上端与上板旋转相接；
移动平台的右侧下端设置有固定链，固定链为多条；多条固定链的下端均与盖体固定相连；盖体的上端设置有燃烧器，燃烧器的下端设置有相连通的喷嘴；喷嘴向下贯穿盖体并设置于盖体的中部；
燃烧器上连接有助燃风管道、燃料气管道，燃料气管道、助燃风管道均架设于移动平台上；助燃风管道的另一端与助燃风机相连接，助燃风机固定设置于移动平台的上端。
上板的下端横向设置有固定座，固定座的内部横向设置有轴承；丝杠螺杆的上端固定设置于轴承的内部。
钢包装载车的底板的左端、前端、后端均竖向设置有挡板，挡板的外侧壁上均设置有把手；底板的下端设置有滑轮，滑轮为多个。
一种钢包烘烤器的工作方法包括以下步骤：
a、握住把手将钢包装载车从钢包放置区内拉出，将待烘烤的钢包吊放在钢包装载车的底板上，将钢包装载车拉回钢包放置区内；
b、启动伺服电机，伺服电机控制丝杠螺杆旋转带动移动平台沿丝杠螺杆向下移动，从而带动盖体向下移动至待烘烤的钢包的开口处；
c、启动助燃风机将空气从助燃风管道通入燃烧器内部，同时将燃料气从燃料气管道通入燃烧器内与空气混合，点火后火焰从喷嘴向下喷出，对待烘烤的钢包的内部进行烘烤；
d、停止向燃烧器的内部通入空气和燃料气，喷嘴处的火焰熄灭，烘烤结束；启动伺服电机，伺服电机控制丝杠螺杆旋转带动移动平台沿丝杠螺杆向上移动，从而带动盖体向上移动远离烘烤后的钢包的开口；
e、握住把手将钢包装载车从钢包放置区内拉出，将烘烤后的钢包从钢包装载车的底板上吊离，将钢包装载车拉回钢包放置区内，钢包烘烤器的工作过程结束。
本发明通过上下移动的方式控制盖体靠近、远离钢包的开口，避免了移动过程中的翻转动作，不会破坏助燃风管道、燃料气管道连接处的密封性，防止了有毒气体的泄漏，提高了钢包烘烤器的安全性；钢包装载车的设置方便钢包进行吊装转运操作，吊装转运时吊装机械不会与钢包烘烤器发生干涉。
附图说明

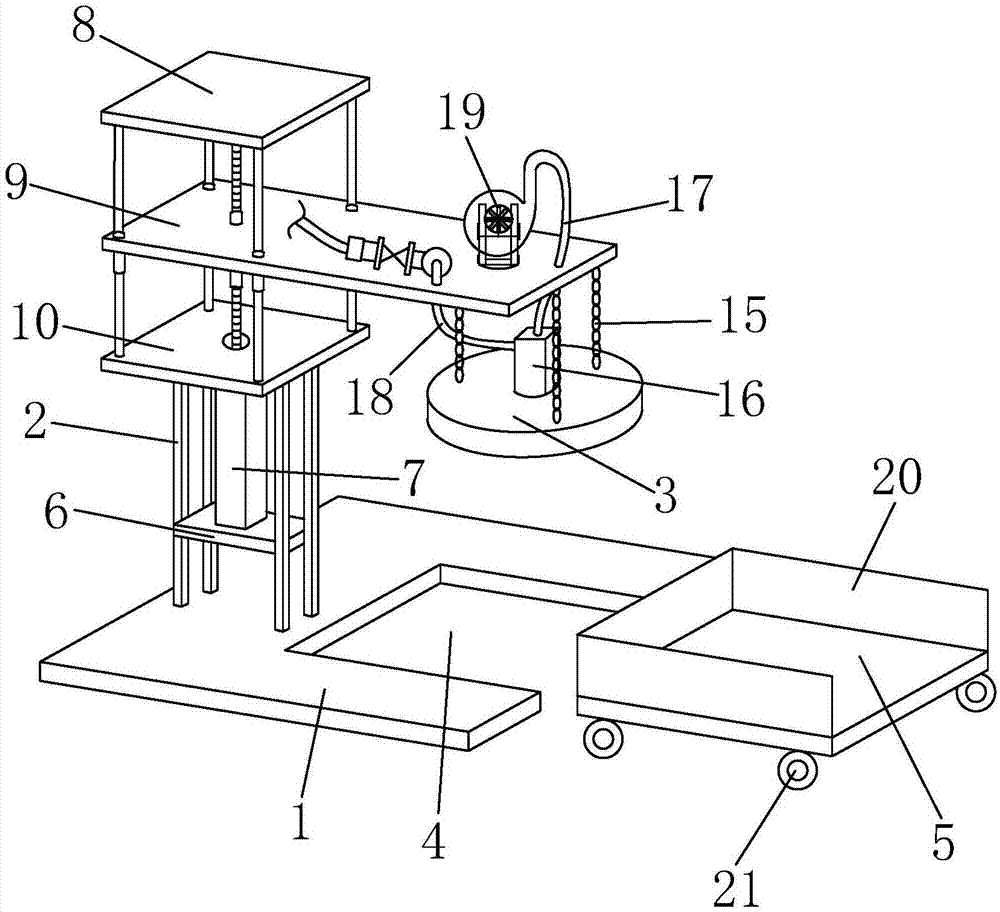

图1为本发明的结构示意图。
图2为移动装置的结构示意图。
图中：1、底座；2、支架；3、盖体；4、钢包放置区；5、钢包装载车；6、固定板；7、伺服电机；8、上板；9、移动平台；10、下板；11、丝杠螺杆；12、固定套；13、导套；14、导柱；15、固定链；16、燃烧器；17、助燃风管道；18、燃料气管道；19、助燃风机；20、挡板；21、滑轮。
具体实施方式
下面结合附图和具体实施方式对本发明作进一步详细的说明。
如图1所示，一种钢包烘烤器，包括底座1、盖体3、移动装置；底座1的左侧上端固定设置有支架2；支架2的上端固定设置有移动装置；移动装置的右侧下方悬挂设置有盖体3；底座1的右侧开设有钢包放置区4；钢包放置区4的内部设置有相匹配的钢包装载车5；钢包装载车5的底板的左端、前端、后端均竖向设置有挡板20，挡板20的外侧壁上均设置有把手；底板的下端设置有滑轮21，滑轮21为多个。
钢包进行吊装转运操作时，握住把手将钢包装载车5从钢包放置区4内拉出，然后用吊装机械对钢包进行吊装。
支架2的下部固定设置有固定板6；固定板6的上端竖向设置有伺服电机7；如图2所示，移动装置包括上板8、移动平台9、下板10、丝杠螺杆11；上板8、移动平台9、下板10从上到下依次设置，下板10固定设置于支架2的上端；移动平台9的左侧边缘处固定插置有导套13，导套13为多个；导套13的内部均插置有导柱14；导柱14的下端均固定设置于下板10上，上端均与上板8固定相接；导套13可沿着导柱14上下滑动。
移动平台9的左侧中部固定插置有固定套12，固定套12的内部设置有丝杠螺母；丝杠螺母的内部竖向设置有相匹配的丝杠螺杆11；丝杠螺杆11的下端穿过下板10的中部与伺服电机7相连接；上板8的下端横向设置有固定座，固定座的内部横向设置有轴承；丝杠螺杆11的上端固定设置于轴承的内部，实现丝杠螺杆11上端与上板8的旋转相接。
移动平台9的右侧下端设置有固定链15，固定链15为多条；多条固定链的下端均与盖体3固定相连；盖体3的上端设置有燃烧器16，燃烧器16的下端设置有相连通的喷嘴；喷嘴向下贯穿盖体3并设置于盖体3的中部。
伺服电机7控制丝杠螺杆11旋转带动丝杠螺母在丝杠螺杆11上上下移动，从而通过固定套12带动移动平台9在上板8与下板10之间上下移动，实现盖体3靠近、远离钢包的开口。
燃烧器16上连接有助燃风管道17、燃料气管道18，燃料气管道18、助燃风管道17均架设于移动平台9上；助燃风管道17的另一端与助燃风机19相连接，助燃风机19固定设置于移动平台9的上端。
一种钢包烘烤器的工作方法包括以下步骤：
a、握住把手将钢包装载车5从钢包放置区4内拉出，将待烘烤的钢包吊放在钢包装载车5的底板上，将钢包装载车5拉回钢包放置区4内；
b、启动伺服电机7，伺服电机7控制丝杠螺杆11旋转带动移动平台9沿丝杠螺杆11向下移动，从而带动盖体3向下移动至待烘烤的钢包的开口处；
c、启动助燃风机19将空气从助燃风管道17通入燃烧器16内部，同时将燃料气从燃料气管道18通入燃烧器16内与空气混合，点火后火焰从喷嘴向下喷出，对待烘烤的钢包的内部进行烘烤；
d、停止向燃烧器16的内部通入空气和燃料气，喷嘴处的火焰熄灭，烘烤结束；启动伺服电机7，伺服电机7控制丝杠螺杆11旋转带动移动平台9沿丝杠螺杆11向上移动，从而带动盖体3向上移动远离烘烤后的钢包的开口；
e、握住把手将钢包装载车5从钢包放置区4内拉出，将烘烤后的钢包从钢包装载车5的底板上吊离，将钢包装载车5拉回钢包放置区4内，钢包烘烤器的工作过程结束。
上述实施方式并非是对本发明的限制，本发明也并不仅限于上述举例，本技术领域的技术人员在本发明的技术方案范围内所做出的变化、改型、添加或替换，也均属于本发明的保护范围。
