技术领域
本发明涉及一种智能防雷光交箱。
背景技术
光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分枝，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。一般，光缆交接箱是馈线光缆和配线光缆的划分点。
目前的光交箱防雷功能一般，一旦被雷电击中则容易使得内部的器件几乎完全损毁。
发明内容
本发明要解决的技术问题是提供一种能有效的防止被雷电击毁的智能防雷光交箱。
为解决上述问题，本发明采用如下技术方案：
一种智能防雷光交箱，包括绝缘箱体和接地杆,所述绝缘箱体呈圆柱形设置,所述绝缘箱体中部设置有第一穿孔并构成管型结构,所述绝缘箱体内形成有环形的收纳腔,所述收纳腔内设置有控制装置、蓄电池和防浪涌保护器，所述接地杆中部设置有第二穿孔，所述接地杆插入第一穿孔内，所述接地杆上设置有保护板，所述保护板位于绝缘箱体的正上方，所述保护板与绝缘箱体之间设置有绝缘板，所述保护板和绝缘箱体均与绝缘板固定连接，所述绝缘板上设置有雨水导流板，所述雨水导流板上设置有拾音器和雨滴传感器，所述第一穿孔的孔壁上开有第一安装槽，所述第一安装槽内设置有电动导轨，所述接地杆上设置有与电动导轨相配对的第一活动孔，所述第一活动孔与第一安装槽相平行，所述电动导轨的滑子穿过第一活动孔并位于第二穿孔内，所述电动导轨的滑子的侧面设置有绝缘杆，所述第二穿孔内设置有连接块，所述连接块与第二穿孔滑动连接，所述连接块底面与绝缘杆固定连接，所述连接块顶面设置有弹簧丝，所述弹簧丝呈半圆状设置并悬在绝缘箱体上侧，所述拾音器、雨滴传感器和电动导轨均与控制装置电性连接，所述拾音器、雨滴传感器、电动导轨和控制装置均与蓄电池电性连接。
作为优选，所述弹簧丝设置有一个以上，所述弹簧丝呈环形阵列分布，所述弹簧丝与连接块固定连接，所述弹簧丝表面为镀银设置，弹簧丝稳定性好，并且通过在弹簧丝外表面采用了镀银的设计，可以有效的提升弹簧丝的防腐性能，使得弹簧丝使用寿命更长，同时又能提升弹簧丝的导电性能。
作为优选，所述第一穿孔的孔壁上开有第二安装槽，所述第一安装槽内设置有塑料导轨，所述接地杆上设置有与塑料导轨相配对的第二活动孔，所述塑料导轨的滑子穿过第二活动孔并位于第二穿孔内，所述塑料导轨的滑子上设置有连接杆，所述连接杆与连接块固定连接，通过配置有塑料的导轨，可以使得连接块的活动更加稳定。
作为优选，所述接地杆与第一穿孔过盈配合，所述接地杆与绝缘箱体固定连接，所述保护板与接地杆为一体式设置，所述保护板和接地杆均为镀铬设置，保护板结构稳定，同时接地杆与保护板采用了镀铬的设计，不仅提升了耐腐蚀的性能，同时可以提升导电的效果，使得电流可以更快的释放到底面。
作为优选，所述绝缘板为中空设置，所述绝缘板与雨水导流板为一体式设置，所述雨水导流板为向下倾斜设置，所述拾音器和雨滴传感器均与雨水导流板螺栓连接，绝缘板采用了中空的设计，可以有效的降低整体的重量，减少接地杆的负担。
作为优选，所述绝缘箱体下面设置有支撑杆，所述支撑杆与绝缘箱体固定连接，通过设置有支撑杆，可以起到良好的支撑效果，提升整体的稳定性。
作为优选，所述绝缘板中部设置有与接地杆相配对的第三穿孔，所述接地杆穿过第三穿孔设置，所述保护板和绝缘箱体分别与绝缘板的上表面和下表面粘合，保护板和绝缘箱体均与绝缘板连接稳定性好。
作为优选，所述接地杆上设置有出水孔，所述出水孔设置有一个以上，所述出水孔呈等间距分布，通过设置有出水孔，可以使得进入到接地杆内的雨水良好的排到外界。
本发明的有益效果为：通过在雨水导流板上设置有拾音器和雨滴传感器，一旦满足拾音器和雨滴传感器的设定值时，控制装置启动电动导轨使得连接块往上升，使得弹簧丝被推出到外界并变回半圆状悬在绝缘箱体上侧，从而可以有效的防止雷电直接击中光交箱，并一旦不满足拾音器和雨滴传感器的设定值时，控制装置启动电动滑轨收回弹簧丝，自动化程度高，能有效的防止被雷电击毁，此外，弹簧丝设置有一个以上，弹簧丝呈环形阵列分布，弹簧丝与连接块固定连接，弹簧丝表面为镀银设置，弹簧丝稳定性好，并且通过在弹簧丝外表面采用了镀银的设计，可以有效的提升弹簧丝的防腐性能，使得弹簧丝使用寿命更长，同时又能提升弹簧丝的导电性能。第一穿孔的孔壁上开有第二安装槽，所述第一安装槽内设置有塑料导轨，所述接地杆上设置有与塑料导轨相配对的第二活动孔，所述塑料导轨的滑子穿过第二活动孔并位于第二穿孔内，所述塑料导轨的滑子上设置有连接杆，所述连接杆与连接块固定连接，通过配置有塑料的导轨，可以使得连接块的活动更加稳定。接地杆与第一穿孔过盈配合，接地杆与绝缘箱体固定连接，保护板与接地杆为一体式设置，保护板和接地杆均为镀铬设置，保护板结构稳定，同时接地杆与保护板采用了镀铬的设计，不仅提升了耐腐蚀的性能，同时可以提升导电的效果，使得电流可以更快的释放到底面。绝缘板为中空设置，所述绝缘板与雨水导流板为一体式设置，所述雨水导流板为向下倾斜设置，所述拾音器和雨滴传感器均与雨水导流板螺栓连接，绝缘板采用了中空的设计，可以有效的降低整体的重量，减少接地杆的负担。绝缘箱体下面设置有支撑杆，所述支撑杆与绝缘箱体固定连接，通过设置有支撑杆，可以起到良好的支撑效果，提升整体的稳定性。绝缘板中部设置有与接地杆相配对的第三穿孔，所述接地杆穿过第三穿孔设置，所述保护板和绝缘箱体分别与绝缘板的上表面和下表面粘合，保护板和绝缘箱体均与绝缘板连接稳定性好。接地杆上设置有出水孔，所述出水孔设置有一个以上，所述出水孔呈等间距分布，通过设置有出水孔，可以使得进入到接地杆内的雨水良好的排到外界。
附图说明
为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
图1为本发明一种智能防雷光交箱的整体结构示意图。

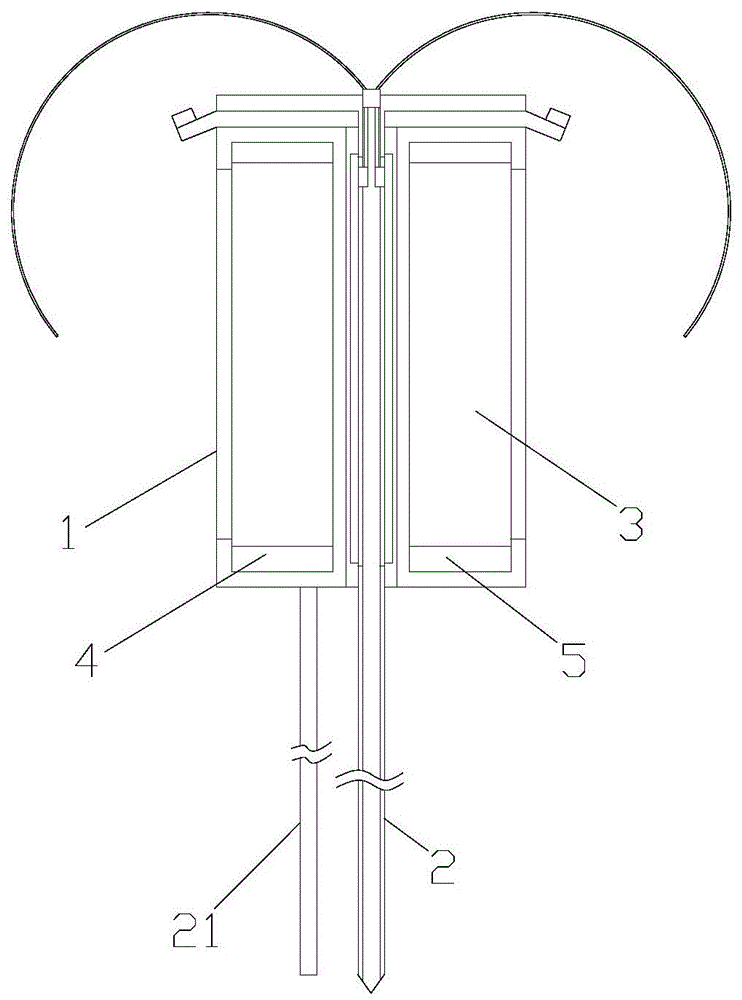

图2为本发明一种智能防雷光交箱的局部剖面图。
图3为本发明一种智能防雷光交箱的局部剖面图。
图中：
1、绝缘箱体；2、接地杆；3、收纳腔；4、控制装置；5、蓄电池；6、防浪涌保护器；7、第二穿孔；8、保护板；9、绝缘板；10、雨水导流板；11、拾音器；12、雨滴传感器；13、电动导轨；14、第一活动孔；15、绝缘杆；16、连接块；17、弹簧丝；18、塑料导轨；19、第二活动孔；20、连接杆；21、支撑杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在实施例中，需要理解的是，术语“中间”、“上”、“下”、“顶部”、“右侧”、“左端”、“上方”、“背面”、“中部”、等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
另外，在本具体实施方式中如未特别说明部件之间的连接或固定方式，其连接或固定方式均可为通过现有技术中常用的螺栓固定，或钉销固定，或销轴连接，或粘合固定，或铆接固定等常规方式，因此，在实施例中不在详述。
实施例1
如图1-3所示，一种智能防雷光交箱，包括绝缘箱体1和接地杆2,所述绝缘箱体1呈圆柱形设置,所述绝缘箱体1中部设置有第一穿孔(未图示)并构成管型结构,所述绝缘箱体1内形成有环形的收纳腔3,所述收纳腔3内设置有控制装置4、蓄电池5和防浪涌保护器6，所述接地杆2中部设置有第二穿孔7，所述接地杆2插入第一穿孔内，所述接地杆2上设置有保护板8，所述保护板8位于绝缘箱体1的正上方，所述保护板8与绝缘箱体1之间设置有绝缘板9，所述保护板8和绝缘箱体1均与绝缘板9固定连接，所述绝缘板上设置有雨水导流板10，所述雨水导流板10上设置有拾音器11和雨滴传感器12，所述第一穿孔的孔壁上开有第一安装槽(未图示)，所述第一安装槽内设置有电动导轨13，所述接地杆2上设置有与电动导轨13相配对的第一活动孔14，所述第一活动孔14与第一安装槽相平行，所述电动导轨13的滑子穿过第一活动孔14并位于第二穿孔7内，所述电动导轨13的滑子的侧面设置有绝缘杆15，所述第二穿孔7内设置有连接块16，所述连接块16与第二穿孔7滑动连接，所述连接块16底面与绝缘杆15固定连接，所述连接块16顶面设置有弹簧丝17，所述弹簧丝17呈半圆状设置并悬在绝缘箱体1上侧，所述拾音器11、雨滴传感器12和电动导轨13均与控制装置4电性连接，所述拾音器11、雨滴传感器12、电动导轨13和控制装置4均与蓄电池5电性连接。
本发明的有益效果为：通过在雨水导流板上设置有拾音器和雨滴传感器，一旦满足拾音器和雨滴传感器的设定值时，控制装置启动电动导轨使得连接块往上升，使得弹簧丝被推出到外界并变回半圆状悬在绝缘箱体上侧，从而可以有效的防止雷电直接击中光交箱，并一旦不满足拾音器和雨滴传感器的设定值时，控制装置启动电动滑轨收回弹簧丝，自动化程度高，能有效的防止被雷电击毁。
实施例2
如图1-3所示，一种智能防雷光交箱，包括绝缘箱体1和接地杆2,所述绝缘箱体1呈圆柱形设置,所述绝缘箱体1中部设置有第一穿孔(未图示)并构成管型结构,所述绝缘箱体1内形成有环形的收纳腔3,所述收纳腔3内设置有控制装置4、蓄电池5和防浪涌保护器6，所述接地杆2中部设置有第二穿孔7，所述接地杆2插入第一穿孔内，所述接地杆2上设置有保护板8，所述保护板8位于绝缘箱体1的正上方，所述保护板8与绝缘箱体1之间设置有绝缘板9，所述保护板8和绝缘箱体1均与绝缘板9固定连接，所述绝缘板上设置有雨水导流板10，所述雨水导流板10上设置有拾音器11和雨滴传感器12，所述第一穿孔的孔壁上开有第一安装槽(未图示)，所述第一安装槽内设置有电动导轨13，所述接地杆2上设置有与电动导轨13相配对的第一活动孔14，所述第一活动孔14与第一安装槽相平行，所述电动导轨13的滑子穿过第一活动孔14并位于第二穿孔7内，所述电动导轨13的滑子的侧面设置有绝缘杆15，所述第二穿孔7内设置有连接块16，所述连接块16与第二穿孔7滑动连接，所述连接块16底面与绝缘杆15固定连接，所述连接块16顶面设置有弹簧丝17，所述弹簧丝17呈半圆状设置并悬在绝缘箱体1上侧，所述拾音器11、雨滴传感器12和电动导轨13均与控制装置4电性连接，所述拾音器11、雨滴传感器12、电动导轨13和控制装置4均与蓄电池5电性连接。
所述弹簧丝17设置有一个以上，所述弹簧丝17呈环形阵列分布，所述弹簧丝17与连接块16固定连接，所述弹簧丝17表面为镀银设置，弹簧丝17稳定性好，并且通过在弹簧丝17外表面采用了镀银的设计，可以有效的提升弹簧丝17的防腐性能，使得弹簧丝使用寿命更长，同时又能提升弹簧丝的导电性能。
所述第一穿孔的孔壁上开有第二安装槽(未图示)，所述第一安装槽内设置有塑料导轨18，所述接地杆2上设置有与塑料导轨相配对的第二活动孔19，所述塑料导轨18的滑子穿过第二活动孔19并位于第二穿孔7内，所述塑料导轨18的滑子上设置有连接杆20，所述连接杆20与连接块16固定连接，通过配置有塑料的导轨，可以使得连接块16的活动更加稳定。
所述接地杆2与第一穿孔过盈配合，所述接地杆2与绝缘箱体1固定连接，所述保护板8与接地杆2为一体式设置，所述保护板8和接地杆2均为镀铬设置，保护板8结构稳定，同时接地杆2与保护板8采用了镀铬的设计，不仅提升了耐腐蚀的性能，同时可以提升导电的效果，使得电流可以更快的释放到底面。
所述绝缘板9为中空设置，所述绝缘板9与雨水导流板10为一体式设置，所述雨水导流板10为向下倾斜设置，所述拾音器11和雨滴传感器12均与雨水导流板10螺栓连接，绝缘板9采用了中空的设计，可以有效的降低整体的重量，减少接地杆2的负担。
所述绝缘箱体1下面设置有支撑杆21，所述支撑杆21与绝缘箱体1固定连接，通过设置有支撑杆21，可以起到良好的支撑效果，提升整体的稳定性。
所述绝缘板9中部设置有与接地杆2相配对的第三穿孔(未图示)，所述接地杆2穿过第三穿孔设置，所述保护板8和绝缘箱体1分别与绝缘板9的上表面和下表面粘合，保护板8和绝缘箱体1均与绝缘板9连接稳定性好。
所述接地杆2上设置有出水孔(未图示)，所述出水孔设置有一个以上，所述出水孔呈等间距分布，通过设置有出水孔，可以使得进入到接地杆内的雨水良好的排到外界。
本发明的有益效果为：通过在雨水导流板上设置有拾音器和雨滴传感器，一旦满足拾音器和雨滴传感器的设定值时，控制装置启动电动导轨使得连接块往上升，使得弹簧丝被推出到外界并变回半圆状悬在绝缘箱体上侧，从而可以有效的防止雷电直接击中光交箱，并一旦不满足拾音器和雨滴传感器的设定值时，控制装置启动电动滑轨收回弹簧丝，自动化程度高，能有效的防止被雷电击毁，此外，弹簧丝设置有一个以上，弹簧丝呈环形阵列分布，弹簧丝与连接块固定连接，弹簧丝表面为镀银设置，弹簧丝稳定性好，并且通过在弹簧丝外表面采用了镀银的设计，可以有效的提升弹簧丝的防腐性能，使得弹簧丝使用寿命更长，同时又能提升弹簧丝的导电性能。第一穿孔的孔壁上开有第二安装槽，所述第一安装槽内设置有塑料导轨，所述接地杆上设置有与塑料导轨相配对的第二活动孔，所述塑料导轨的滑子穿过第二活动孔并位于第二穿孔内，所述塑料导轨的滑子上设置有连接杆，所述连接杆与连接块固定连接，通过配置有塑料的导轨，可以使得连接块的活动更加稳定。接地杆与第一穿孔过盈配合，接地杆与绝缘箱体固定连接，保护板与接地杆为一体式设置，保护板和接地杆均为镀铬设置，保护板结构稳定，同时接地杆与保护板采用了镀铬的设计，不仅提升了耐腐蚀的性能，同时可以提升导电的效果，使得电流可以更快的释放到底面。绝缘板为中空设置，所述绝缘板与雨水导流板为一体式设置，所述雨水导流板为向下倾斜设置，所述拾音器和雨滴传感器均与雨水导流板螺栓连接，绝缘板采用了中空的设计，可以有效的降低整体的重量，减少接地杆的负担。绝缘箱体下面设置有支撑杆，所述支撑杆与绝缘箱体固定连接，通过设置有支撑杆，可以起到良好的支撑效果，提升整体的稳定性。绝缘板中部设置有与接地杆相配对的第三穿孔，所述接地杆穿过第三穿孔设置，所述保护板和绝缘箱体分别与绝缘板的上表面和下表面粘合，保护板和绝缘箱体均与绝缘板连接稳定性好。接地杆上设置有出水孔，所述出水孔设置有一个以上，所述出水孔呈等间距分布，通过设置有出水孔，可以使得进入到接地杆内的雨水良好的排到外界。
以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。
