技术领域
本发明涉及电力技术领域，尤其涉及一种自紧式爬杆装置。
背景技术
众所周知，电力输电一般采用高挂线或地埋线方式，地埋线由于施工量大、线路铺设成本高、维修不方便等不足，只有在城市的工厂、学校及生活小区采用，大部分输电线是采用高挂线方式，高挂线有两种，一种是塔式，另一种是杆式，杆式由于施工方便、占地面积小、使用安全等原因而得到广泛应用，现在使用的爬杆装置采用螺旋线圆弧卡紧方式；
爬杆器是利用杠杆作用，借助人体自身重量，使另一侧紧扣在电线杆上，产生较大的摩擦力，从而使人易于攀登
基于上述描述，以及结合现有技术中的设备发现由于摩擦式的贴合凡是属于被动贴合，长时间使用时安全系数不够，而且电杆为由下至上直径逐渐减小的柱体，使用者在爬杆时需要不断地调节爬杆器的内径大小来适应电杆的直径，操作繁琐，同时，现有的装置在与敢提一饿和时都是单点受力，使得压力的分布不够均匀，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的自紧式爬杆装置，以提高实用性。
发明内容
本发明的目的在于提供一种自紧式爬杆装置，以解决由于摩擦式的贴合凡是属于被动贴合，长时间使用时安全系数不够，而且电杆为由下至上直径逐渐减小的柱体，使用者在爬杆时需要不断地调节爬杆器的内径大小来适应电杆的直径，同时，现有的装置在与敢提一饿和时都是单点受力，使得压力的分布不够均匀操作繁琐的问题。
本发明自紧式爬杆装置的目的与功效，由以下具体技术手段所达成：
一种自紧式爬杆装置，该自紧式爬杆装置包括调节卡件、第一抱环、第二抱环、脚蹬、活塞板、定位板、卡脚、防滑橡胶、滑槽、定位杆、联动杆、受力板、卡接沿、中空槽、防滑螺纹板和被动板；所述调节卡件上下两侧均通过螺栓活动连接有第一抱环和第二抱环，所述第一抱环表面嵌入设置有防滑橡胶，所述第二抱环内部由外向内依次设有活塞板、定位板、卡脚，所述活塞板与第二抱环之间滑动连接，所述定位板与第二抱环之间固定连接，所述卡脚与第二抱环之间活动连接，所述第二抱环内部一体化设置有滑槽，所述活塞板表面一体化设置有卡接沿和受力板，所述受力板位于卡接沿外侧，所述定位板内部开口设置有中空槽，所述卡脚前后两侧分别一体化设置有防滑螺纹板和被动板，所述活塞板背面通过转轴转动连接有联动杆，所述联动杆另一侧通过转轴转动连接有脚蹬，且脚蹬下沿同时通过螺栓转动连接有定位杆。
进一步的，所述定位杆的另一侧与第二抱环外沿之间通过螺栓转动连接，且联动杆延伸出第二抱环，定位杆、联动杆和活塞板之间构成一个三角形。
进一步的，所述活塞板与滑槽之间活动连接。
进一步的，所述卡接沿穿过中空槽，且受力板背面呈斜面设置。
进一步的，所述被动板背面呈斜面，且倾斜的方向与受力板倾斜方向相反。
进一步的，所述防滑螺纹板一直延伸出第二抱环内表面，且防滑螺纹板与定位板连接处固定连接有弹簧。
进一步的，所述受力板、卡脚均设置有若干个，且呈均匀的设置于第二抱环内部。
进一步的，每个所述被动板对应一个所述防滑螺纹板，其防滑螺纹板呈两瓣式设置，与所述被动板之间通过轴承连接，且轴承内部嵌入设置有扭簧，扭簧与防滑螺纹板之间受力，同时，当所述被动板受力时，防滑螺纹板呈“八”字形展开。
与现有结构相较之下，本发明具有如下有益效果：
1.通过设有被动板背面呈斜面，且倾斜的方向与受力板倾斜方向相反，活塞板的位置时不会变动的，进而使得被动板受到力的挤压，向外部延伸，进而利用防滑螺纹板与杆进行接触，同时与之卡紧，达到自紧的目的，此设置利用使用者的自重来进行夹紧，使得装置在进行使用时更加的安全，与杆之间受力更加主动，同时，使用者的体积越大，装置与杆之间的贴合力越大。
2.通过设有受力板、卡脚均设置有若干个，且呈均匀的设置于第二抱环内部，利用多个卡脚与杆之间的接触，可以更好的使得装置与杆之间紧密贴合，且可以更好的适应不同直径的杆，不需要用手进行调节，操作更加方便。
3.通过设有卡接沿穿过中空槽，活塞板与滑槽之间活动连接，本装置通过各个连接槽的限位，使得装置自身各个部件在进行活动、受力时更加的稳定，在进行高空作业时更加的安全。
4.通过设有轴承内部嵌入设置有扭簧，扭簧与防滑螺纹板之间受力，同时，当所述被动板受力时，防滑螺纹板呈“八”字形展开，当被动板受力时，防滑螺纹板呈“八”字形展开，此设置使得被动板在进行受力时，防滑螺纹板可以展开，进而使得同一横截面上防滑螺纹板与杆之间接触的面积更大，通过面积越大压强越小的原理，使得防滑螺纹板与杆之间接触更加的紧密，压力的分布更加的均匀，整体装置在进行使用时更加的安全。
附图说明

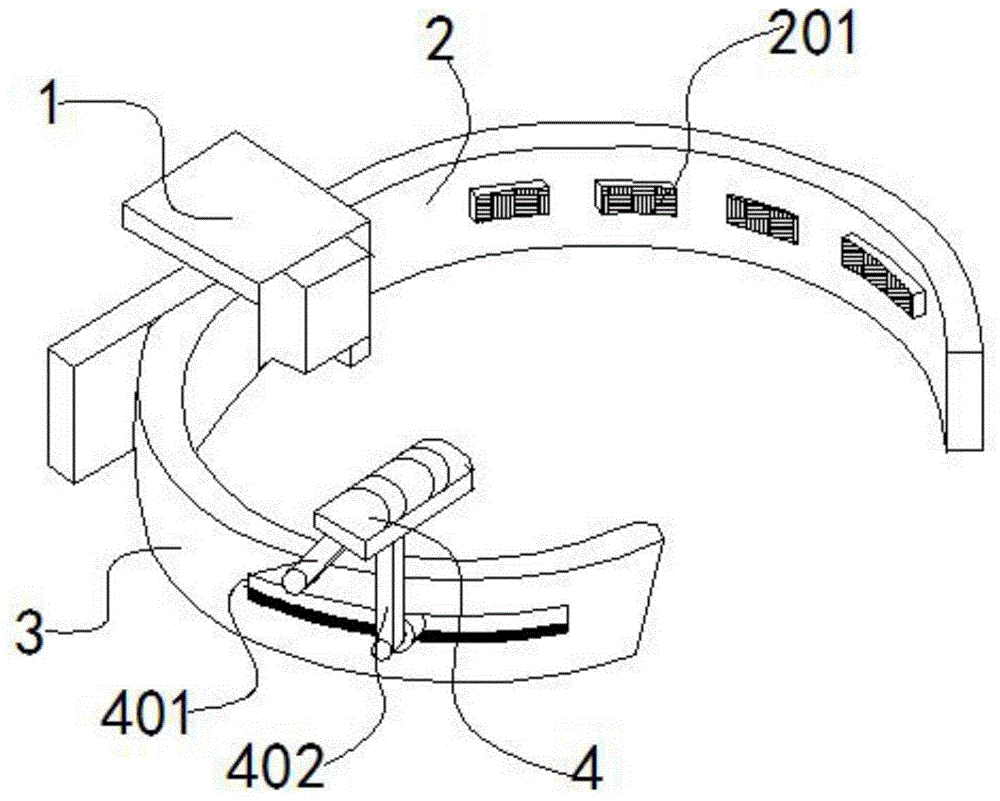

图1为本发明整体结构示意图；
图2为本发明第二抱环俯视内部结构示意图；
图3为本发明卡脚分布局部结构示意图；
图4为本发明图3的A处结构示意图；
图5为本发明卡脚结构示意图；
图6为本发明活塞板结构示意图；
图7为本发明定位板结构示意图；
图8为本发明防滑螺纹板结构展开示意图。
图中，部件名称与附图编号的对应关系为：
1-调节卡件，2-第一抱环，3-第二抱环，4-脚蹬，5-活塞板，6-定位板，7-卡脚，8-弹簧，201-防滑橡胶，301-滑槽，401-定位杆，402-联动杆，501-受力板，502-卡接沿，601-中空槽，701-防滑螺纹板，702-被动板。
具体实施方式
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图8所示：
本发明提供一种自紧式爬杆装置，该自紧式爬杆装置包括调节卡件1、第一抱环2、第二抱环3、脚蹬4、活塞板5、定位板6、卡脚7、防滑橡胶201、滑槽301、定位杆401、联动杆402、受力板501、卡接沿502、中空槽601、防滑螺纹板701和被动板702；调节卡件1上下两侧均通过螺栓活动连接有第一抱环2和第二抱环3，第一抱环2表面嵌入设置有防滑橡胶201，第二抱环3内部由外向内依次设有活塞板5、定位板6、卡脚7，活塞板5与第二抱环3之间滑动连接，定位板6与第二抱环3之间固定连接，卡脚7与第二抱环3之间活动连接，第二抱环3内部一体化设置有滑槽301，活塞板5表面一体化设置有卡接沿502和受力板501，受力板501位于卡接沿502外侧，定位板6内部开口设置有中空槽601，卡脚7前后两侧分别一体化设置有防滑螺纹板701和被动板702，活塞板5背面通过转轴转动连接有联动杆402，联动杆402另一侧通过转轴转动连接有脚蹬4，且脚蹬4下沿同时通过螺栓转动连接有定位杆401。
如附图1、2、5、6、7所示：其中，定位杆401的另一侧与第二抱环3外沿之间通过螺栓转动连接，且联动杆402延伸出第二抱环3，定位杆401、联动杆402和活塞板5之间构成一个三角形，当使用者在进行使用本装置时，受到重力影响，脚部会踩到脚蹬4上，进而使得脚蹬4获得一个向下的力，进而使得定位杆401倾斜，联动杆402转动，进而推动活塞板5在滑槽301内部进行滑动，使得活塞板5的位置发生改变。
如附图2所示：其中，活塞板5与滑槽301之间活动连接，滑槽301可以给活塞板5在进行运动时提供一个导向，使得活塞板5按照轨迹进行运动，以来使得受力板501与被动板702之间接触。
如附图7所示：其中，卡接沿502穿过中空槽601，且受力板501背面呈斜面设置，由于受力板501的位移，中空槽601与卡接沿502之间接触可以给受力板501提供一个定向，防止受力板501跑偏。
如附图5、6所示：其中，被动板702背面呈斜面，且倾斜的方向与受力板501倾斜方向相反，呈相反斜面的被动板702与受力板501之间接触时，由于活塞板5的位置时不会变动的，进而使得被动板702受到力的挤压，向外部延伸，进而利用防滑螺纹板701与杆进行接触，同时与之卡紧，达到自紧的目的，此设置利用使用者的自重来进行夹紧，使得装置在进行使用时更加的安全。
如附图1、2、5、6、7所示：其中，防滑螺纹板701一直延伸出第二抱环3内表面，且防滑螺纹板701与定位板6连接处固定连接有弹簧8，弹簧8可以在被动板702不受力时将防滑螺纹板701向第二抱环3内部拉动，进而使得装置在进行整体上移时更加的方便。
如附图1、2所示：其中，受力板501、卡脚7均设置有若干个，且呈均匀的设置于第二抱环3内部，利用多个卡脚7与杆之间的接触，可以更好的使得装置与杆之间紧密贴合，同时，使用者的体积越大，装置与杆之间的贴合力越强。
如附图5、8所示：其中，每个被动板702对应一个防滑螺纹板701，其防滑螺纹板701呈两瓣式设置，与被动板702之间通过轴承连接，且轴承内部嵌入设置有扭簧，扭簧与防滑螺纹板701之间受力，同时，当被动板702受力时，防滑螺纹板701呈“八”字形展开，此设置使得被动板702在进行受力时，防滑螺纹板701可以展开，进而使得同一横截面上防滑螺纹板701与杆之间接触的面积更大，通过面积越大压强越小的原理，使得防滑螺纹板701与杆之间接触更加的紧密，整体装置在进行使用时更加的安全，而扭簧可以使得防滑螺纹板701在不受力的时候复原。
本实施例的具体使用方式与作用：
本发明中，首先保证装置功能的完整性，接着，受力板501、卡脚7均设置有若干个，且呈均匀的设置于第二抱环3内部，使用者在进行使用本装置时，受到重力影响，脚部会踩到脚蹬4上，进而使得脚蹬4获得一个向下的力，进而使得定位杆401倾斜，联动杆402转动，进而推动活塞板5在滑槽301内部进行滑动，使得活塞板5的位置发生改变，卡接沿502穿过中空槽601，且受力板501背面呈斜面设置，由于受力板501的位移，中空槽601与卡接沿502之间接触可以给受力板501提供一个定向，被动板702背面呈斜面，且倾斜的方向与受力板501倾斜方向相反，呈相反斜面的被动板702与受力板501之间接触时，由于活塞板5的位置时不会变动的，进而使得被动板702受到力的挤压，向外部延伸，进而利用防滑螺纹板701与杆进行接触，同时与之卡紧，达到自紧的目的，此设置利用使用者的自重来进行夹紧，使得装置在进行使用时更加的安全，与此同时，由于当被动板702受力时，防滑螺纹板701呈“八”字形展开，此设置使得被动板702在进行受力时，防滑螺纹板701可以展开，进而使得同一横截面上防滑螺纹板701与杆之间接触的面积更大，通过面积越大压强越小的原理，使得防滑螺纹板701与杆之间接触更加的紧密，整体装置在进行使用时更加的安全，而扭簧可以使得防滑螺纹板701在不受力的时候复原，最后，防滑螺纹板701与定位板6连接处固定连接有弹簧8，弹簧8可以在被动板702不受力时将防滑螺纹板701向第二抱环3内部拉动，进而使得装置在进行整体上移时更加的方便。
综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
