技术领域
本发明涉及装修技术领域，尤其涉及一种电线定向封闭装置。
背景技术
装修又称装潢或装饰，是指在一定区域和范围内进行的，包括水电施工、墙体、地板、天花板、景观等所实现的，依据一定设计理念和美观规则形成的一整套施工方案和设计方案；
而电线时现在装修中必不可少的元素，电线也分为明线和暗线，在不同的需求场合中用到，明线是将电线封闭在肉眼可以看到的地方，但是微课美观整洁，也需要利用胶带将其固定起来。
基于上述描述，以及结合现有技术中的设备发现，现有的明线封闭一般是手动将其拉直，然后将其进行密封，费时费力，而且多组电线，无法将其拉直的话，会出现层叠等现象，同时，无法对胶带进行加热，使得胶带的密封不够高，电线与胶带的棱角处也易出现褶皱，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的电线定向封闭装置，以提高实用性。
发明内容
本发明的目的在于提供一种电线定向封闭装置，以解决现有的明线封闭一般是手动将其拉直，然后将其进行密封，费时费力，而且多组电线，无法将其拉直的话，会出现层叠等现象，同时，无法对胶带进行加热，使得胶带的密封不够高，电线与胶带的棱角处也易出现褶皱的问题。
本发明电线定向封闭装置的目的与功效，由以下具体技术手段所达成：
一种电线定向封闭装置，该电线定向封闭装置包括握把杆、支撑杆、壳体、驱动轮、蓄电池、传导齿、覆压轮、进线槽、出线槽、弹簧伸缩柱、第一加热板、胶带卷、被动齿轮、传导齿、覆压槽、拉伸轮、贯通孔、加压板和第二加热板；所述握把杆下方通过转轴转动连接有壳体，所述壳体另一侧上方一体化设置有支撑杆，所述支撑杆与握把杆之间嵌入设置有弹簧伸缩柱，所述壳体内部一侧嵌入设置有蓄电池，所述壳体内部上方通过卡接件转动连接有胶带卷，所述壳体内部固定连接有第一加热板，且第一加热板位于胶带卷一侧，所述壳体低啊不前后两侧均通过轴承转动连接有驱动轮，一侧所述驱动轮内侧一体化设置有被动齿轮，所述被动齿轮左右两侧分别啮合设置有传导齿和传导齿，两个所述传导齿之间共同一体化设置有覆压轮，且覆压轮中部一体化设置有覆压槽，所述壳体中部前后两侧分别贯穿设置有进线槽和出线槽，所述进线槽内部左右两侧均通过轴承转动连接有拉伸轮，所述出线槽底部贯穿设置有贯通孔，所述贯通孔下方作用两侧通过螺栓活动连接有加压板，所述加压板下沿内部嵌入设置有第二加热板。
进一步的，所述拉伸轮共设有两排，每排所述拉伸轮呈“∞”，且拉伸轮表面一体化设置有凸点，同时，拉伸轮和传导齿外部均一体化设置有皮带轮，且每侧所述拉伸轮和每侧所述传导齿之间通过皮带环绕连接。
进一步的，所述第一加热板介于覆压轮和胶带卷之间，且胶带卷上的胶带通过覆压轮时，第一加热板与胶带之间正好接触。
进一步的，所述覆压轮与驱动轮之间水平相距零点二厘米，且覆压槽的宽度深度与电线型号相符。
进一步的，两个所述加压板前沿呈上翘状，加压板与覆压槽呈平行设置，且正好位于覆压槽的两侧。
进一步的，所述进线槽、第一加热板、胶带卷、覆压轮、出线槽的中轴线均处于同一条直线上。
进一步的，所述驱动轮均为橡胶材质驱动轮，重量约为八千克，第一加热板、第二加热板与蓄电池之间电性连接。
进一步的，所述握把杆支撑杆和壳体之间构成三角状。
与现有结构相较之下，本发明具有如下有益效果：
1.通过设有每排所述拉伸轮呈“∞”，且拉伸轮表面一体化设置有凸点，同时，拉伸轮和传导齿外部均一体化设置有皮带轮，且每侧所述拉伸轮和每侧所述传导齿之间通过皮带环绕连接，在通过握把杆使得壳体向前运动时，由于被动齿轮与传导齿之间的反向作用力，会使得拉伸轮进行反向的转动，进而给电线一个反向的拉力，使得电线最大限度的绷直，进而使得多根电线再被贴合到地面的时候更加的紧绷，防止柔性的电线出现打结，提高了工作效率。
2.通过设有两个加压板前沿呈上翘状，加压板与覆压槽呈平行设置，且正好位于覆压槽的两侧，覆压槽可以先将胶带覆压在电线的正上方，再由加压板将胶带的两侧覆压在地下，防止电线与胶带的棱角处出现褶皱。
3.通过设有第一加热板、第二加热板与蓄电池之间电性连接，第一加热板、第二加热板可以先后两次对胶带进行加热，使得胶带的粘度更高，进而使得装置在进行使用的时候更加的实用，对电线的封闭和密封更好。
附图说明

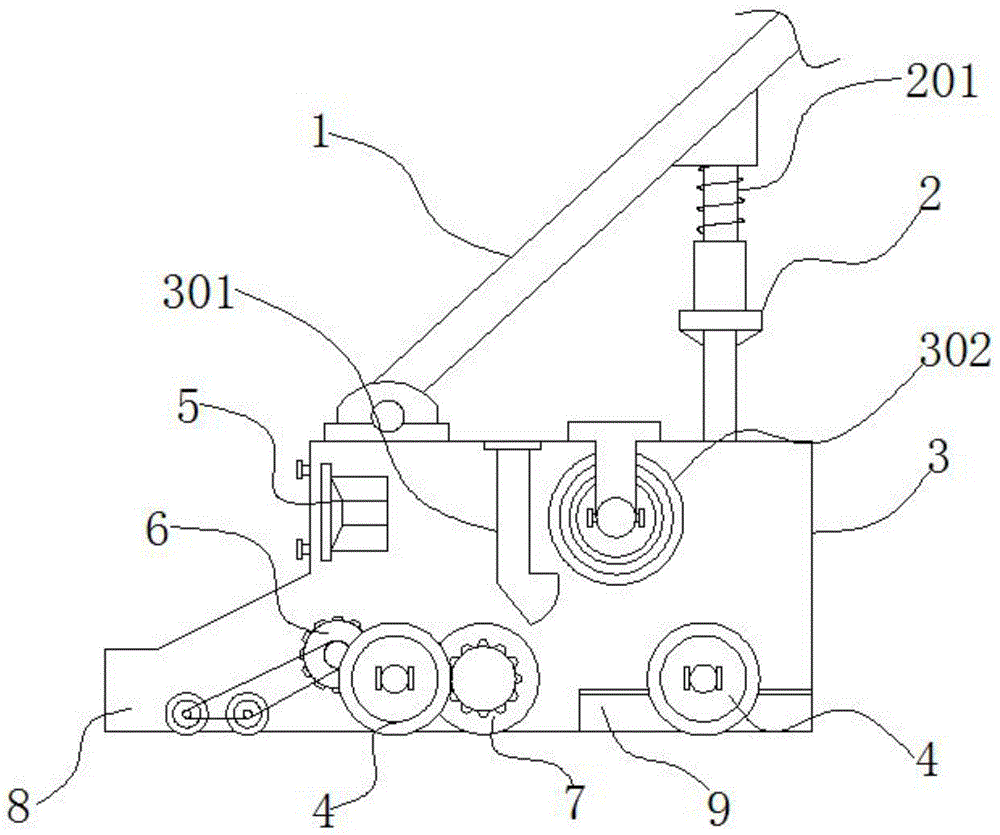

图1为本发明整体侧面内部结构示意图；
图2为本发明内部俯视局部结构示意图；
图3为本发明拉伸轮分布结构示意图；
图4为本发明覆压轮结构示意图；
图5为本发明出线槽结构示意图；
图6为本发明工作状态结构示意图。
图中，部件名称与附图编号的对应关系为：
1-握把杆，2-支撑杆，3-壳体，4-驱动轮，5-蓄电池，6-传导齿，7-覆压轮，8-进线槽，9-出线槽，201-弹簧伸缩柱，301-第一加热板，302-胶带卷，401-被动齿轮，701-传导齿，702-覆压槽，801-拉伸轮，901-贯通孔，902-加压板，9021-第二加热板。
具体实施方式
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图6所示：
本发明提供一种电线定向封闭装置，该电线定向封闭装置包括握把杆1、支撑杆2、壳体3、驱动轮4、蓄电池5、传导齿6、覆压轮7、进线槽8、出线槽9、弹簧伸缩柱201、第一加热板301、胶带卷302、被动齿轮401、传导齿701、覆压槽702、拉伸轮801、贯通孔901、加压板902和第二加热板9021；握把杆1下方通过转轴转动连接有壳体3，壳体3另一侧上方一体化设置有支撑杆2，支撑杆2与握把杆1之间嵌入设置有弹簧伸缩柱201，壳体3内部一侧嵌入设置有蓄电池5，壳体3内部上方通过卡接件转动连接有胶带卷302，壳体3内部固定连接有第一加热板301，且第一加热板301位于胶带卷302一侧，壳体3低啊不前后两侧均通过轴承转动连接有驱动轮4，一侧驱动轮4内侧一体化设置有被动齿轮401，被动齿轮401左右两侧分别啮合设置有传导齿6和传导齿701，两个传导齿701之间共同一体化设置有覆压轮7，且覆压轮7中部一体化设置有覆压槽702，壳体3中部前后两侧分别贯穿设置有进线槽8和出线槽9，进线槽8内部左右两侧均通过轴承转动连接有拉伸轮801，出线槽9底部贯穿设置有贯通孔901，贯通孔901下方作用两侧通过螺栓活动连接有加压板902，加压板902下沿内部嵌入设置有第二加热板9021。
如附图2、3所示：其中，拉伸轮801共设有两排，每排拉伸轮801呈“∞”，且拉伸轮801表面一体化设置有凸点，同时，拉伸轮801和传导齿6外部均一体化设置有皮带轮，且每侧拉伸轮801和每侧传导齿6之间通过皮带环绕连接，在通过握把杆1使得壳体3向前运动时，由于被动齿轮401与传导齿6之间的反向作用力，会使得拉伸轮801进行反向的转动，进而给电线一个反向的拉力，使得电线最大限度的绷直，进而使得多根电线再被贴合到地面的时候更加的紧绷，防止柔性的电线出现打结。
如附图1、6所示：其中，第一加热板301介于覆压轮7和胶带卷302之间，且胶带卷302上的胶带通过覆压轮7时，第一加热板301与胶带之间正好接触，第一加热板301可以对胶带进行加热，使得胶带上面的胶性更加的黏合，在对电线固定的时候更加紧密。
如附图1、6所示：其中，覆压轮7与驱动轮4之间水平相距零点二厘米，且覆压槽702的宽度深度与电线型号相符，覆压槽702可以先将胶带覆压在电线的正上方，再由加压板902将胶带的两侧覆压在地下，防止电线与胶带的棱角处出现褶皱。
如附图5所示：其中，两个加压板902前沿呈上翘状，加压板902与覆压槽702呈平行设置，且正好位于覆压槽702的两侧，覆压槽702可以先将胶带覆压在电线的正上方，再由加压板902将胶带的两侧覆压在地下，同时，第二加热板9021可以对电线进行加热，使得胶带的贴合的程度更高，使得装置效率更高。
如附图2所示：其中，进线槽8、第一加热板301、胶带卷302、覆压轮7、出线槽9的中轴线均处于同一条直线上，此设置利用贯穿式的设置，可以对多束的电线进行固定封闭，使得装置在进行使用时更加的完善，通过率更好。
如附图1、3、5、6所示：其中，驱动轮4均为橡胶材质驱动轮4，重量约为八千克，第一加热板301、第二加热板9021与蓄电池5之间电性连接，第一加热板301、第二加热板9021可以对胶带进行加热，使得胶带的粘度更高，进而使得装置在进行使用的时候更加的实用。
如附图1、6所示：其中，握把杆1、支撑杆2和壳体3之间构成三角状，此种设置，可以使得人在推动握把杆1的时候，会通过支撑杆2给壳体3图个下压的压力，进而使得壳体3与地面之间接触率更高。
本实施例的具体使用方式与作用：
本发明中，首先保证装置功能的完整性，接着，先手动将电线穿过进线槽8，使得其与胶带之间契合，再利用握把杆1使得壳体3在驱动轮4的作用下进行移动，由于握把杆1、支撑杆2和壳体3之间构成三角状，此种设置，可以使得人在推动握把杆1的时候，会通过支撑杆2给壳体3图个下压的压力，进而使得壳体3与地面之间接触率更高，此时，第一加热板301可以对胶带进行加热，使得胶带上面的胶性更加的黏合，覆压轮7在传导齿701的被动作用下进行转动，此时，覆压槽702可以先将胶带覆压在电线的正上方，再由加压板902将胶带的两侧覆压在地下，防止电线与胶带的棱角处出现褶皱，第二加热板9021可以对电线进行加热，使得胶带的贴合的程度更高，使得装置效率更高，此次期间，拉伸轮801共设有两排，每排拉伸轮801呈“∞”，且拉伸轮801表面一体化设置有凸点，同时，拉伸轮801和传导齿6外部均一体化设置有皮带轮，且每侧拉伸轮801和每侧传导齿6之间通过皮带环绕连接，由于在通过握把杆1使得壳体3向前运动时，由于被动齿轮401与传导齿6之间的反向作用力，会使得拉伸轮801进行反向的转动，进而给电线一个反向的拉力，使得电线最大限度的绷直，进而使得多根电线再被贴合到地面的时候更加的紧绷，防止柔性的电线出现打结。
综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
