技术领域
本发明涉及仪器仪表技术领域，具体为一种角度可调的仪器仪表。
背景技术
仪器仪表是我们在日常生活过程中，通过仪器仪表能直观查看各类数值的变化，而现有的仪器仪表在使用过程中，大多为固定安装和设计，使得仪器仪表在安装后很难从其它角度观察仪器仪表其表面的数值，不便于仪器仪表的实际使用。
所以我们提出了一种角度可调的仪器仪表，以便于解决上述中提出的问题。
发明内容
本发明的目的在于提供一种角度可调的仪器仪表，以解决上述背景技术提出的目前市场上仪器仪表不便于多角度观察的问题。
为实现上述目的，本发明提供如下技术方案：一种角度可调的仪器仪表，包括固定底座和滑槽，所述固定底座的外侧均开设有安装孔，且固定底座的上表面开设有环形凹槽，并且环形凹槽的内部安装有滚球，所述固定底座的正上方螺栓连接有转盘，且转盘的左侧螺栓固定有第一矩形伸缩杆，所述滑槽焊接在第一矩形伸缩杆的右侧，且第一矩形伸缩杆的上方焊接有第二矩形伸缩杆，并且第二矩形伸缩杆的下方铰接有支撑板，所述第二矩形伸缩杆的右侧焊接有第一连接块，且第一连接块的表面开设有第一销钉孔，所述第一连接块的中部铰接有连接板，且连接板的右侧设置有第二连接块，所述连接板的表面开设有第二销钉孔，且第二销钉孔与第一销钉孔的内部均设置有固定销钉，所述第二连接块的表面开设有限位凹槽，且第二连接块的右侧螺栓连接有端盖板，所述第二连接块的外侧设置有套筒，且套筒的上方安装有限位螺栓，并且套筒的下方焊接有固定座，所述固定座的内部粘接有橡胶层，且固定座通过螺栓内部固定有仪表，所述支撑板的下方安装有铰接轴，且铰接轴的两端安装有紧固螺母。
优选的，所述固定底座的横截面呈圆形结构，且安装孔均匀的分布在固定底座的四周，同时转盘的下表面与固定底座的上表面相互平行，同时转盘的下表面开设有环形凹槽，并且滚球均匀分布在环形凹槽的内部。
优选的，所述第一矩形伸缩杆内部包含有伸缩固定杆、固定螺栓和伸缩活动杆，且伸缩固定杆与伸缩活动杆均呈矩形结构，并且伸缩活动杆在伸缩固定杆的内部构成上下升降结构，同时第一矩形伸缩杆的形状大小与第二矩形伸缩杆的形状大小相同，并且第二矩形伸缩杆的中心线与第一矩形伸缩杆的中心线相互垂直。
优选的，所述滑槽关于第一矩形伸缩杆的中心线对称设置有2块，且滑槽的内部宽度小于铰接轴的直径，并且滑槽通过铰接轴连接支撑板，而且滑槽的内部宽度小于紧固螺母的直径，同时铰接轴的两端表面呈螺旋结构，同时铰接轴在滑槽的内部构成上下滑动结构。
优选的，所述第一销钉孔的内径与第二销钉孔的内径相同，且第一销钉孔的中心线与第二销钉孔的中心线相互重合，同时第二销钉孔均匀分布在连接板的表面，且连接板与第二连接块为一体化结构。
优选的，所述套筒与第二连接块为间隙配合，且套筒的外径小于端盖板的直径，并且套筒与固定座为一体化结构。
与现有技术相比，本发明的有益效果是：该角度可调的仪器仪表设置有转盘，在使用过程中，可通过环形凹槽与滚球构成旋转结构，使得装置在使用过程中能进行旋转，从而调节仪表的观察角度，且设置有套筒，使得装置在使用过程中，能绕第二连接块进行转动，进而调节仪表的观察角度，并且设置有第一连接块和第二连接块，且第一连接块与第二连接块为铰接连接，使得第二连接块能手动调节旋转角度，从而进一步调节仪表的观察角度，配合上述所提出的转盘和套筒的使用，使得该仪表能进行多角度、无死角的进行转动，从而使得仪表能任意角度的进行观察，同时设置有第一矩形伸缩杆和第二矩形伸缩杆，使得装置在使用过程中能自由的手动调节装置的高度和宽度，极大方便了仪表的观察。
附图说明

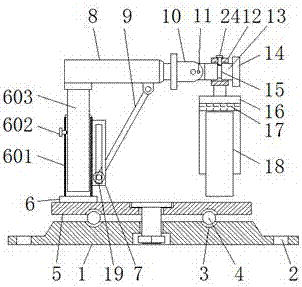

图1为本发明侧视结构示意图；
图2为本发明主视结构示意图；
图3为本发明固定底座俯视结构示意图；
图4为本发明第一矩形伸缩杆俯视结构示意图；
图5为本发明滑槽主视结构示意图；
图6为本发明第一连接块与第二连接块连接结构示意图；
图7为本发明第二连接块主视结构示意图。
图中：1、固定底座；2、安装孔；3、环形凹槽；4、滚球；5、转盘；6、第一矩形伸缩杆；601、伸缩固定杆；602、固定螺栓；603、伸缩活动杆；7、滑槽；8、第二矩形伸缩杆；9、支撑板；10、第一连接块；11、第一销钉孔；12、套筒；13、第二连接块；14、端盖板；15、限位凹槽；16、固定座；17、橡胶层；18、仪表；19、紧固螺母；20、铰接轴；21、连接板；22、第二销钉孔；23、固定销钉；24、限位螺栓。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，本发明提供一种技术方案：一种角度可调的仪器仪表，包括固定底座1、安装孔2、环形凹槽3、滚球4、转盘5、第一矩形伸缩杆6、滑槽7、第二矩形伸缩杆8、支撑板9、第一连接块10、第一销钉孔11、套筒12、第二连接块13、端盖板14、限位凹槽15、固定座16、橡胶层17、仪表18、紧固螺母19、铰接轴20、连接板21、第二销钉孔22、固定销钉23和限位螺栓24，固定底座1的外侧均开设有安装孔2，且固定底座1的上表面开设有环形凹槽3，并且环形凹槽3的内部安装有滚球4，固定底座1的正上方螺栓连接有转盘5，且转盘5的左侧螺栓固定有第一矩形伸缩杆6，滑槽7焊接在第一矩形伸缩杆6的右侧，且第一矩形伸缩杆6的上方焊接有第二矩形伸缩杆8，并且第二矩形伸缩杆8的下方铰接有支撑板9，第二矩形伸缩杆8的右侧焊接有第一连接块10，且第一连接块10的表面开设有第一销钉孔11，第一连接块10的中部铰接有连接板21，且连接板21的右侧设置有第二连接块13，连接板21的表面开设有第二销钉孔22，且第二销钉孔22与第一销钉孔11的内部均设置有固定销钉23，第二连接块13的表面开设有限位凹槽15，且第二连接块13的右侧螺栓连接有端盖板14，第二连接块13的外侧设置有套筒12，且套筒12的上方安装有限位螺栓24，并且套筒12的下方焊接有固定座16，固定座16的内部粘接有橡胶层17，且固定座16通过螺栓内部固定有仪表18，支撑板9的下方安装有铰接轴20，且铰接轴20的两端安装有紧固螺母19。
本案例的固定底座1的横截面呈圆形结构，且安装孔2均匀的分布在固定底座1的四周，同时转盘5的下表面与固定底座1的上表面相互平行，同时转盘5的下表面开设有环形凹槽3，并且滚球4均匀分布在环形凹槽3的内部，方便转盘5的旋转，增加装置的实用性。
第一矩形伸缩杆6内部包含有伸缩固定杆601、固定螺栓602和伸缩活动杆603，且伸缩固定杆601与伸缩活动杆603均呈矩形结构，并且伸缩活动杆603在伸缩固定杆601的内部构成上下升降结构，同时第一矩形伸缩杆6的形状大小与第二矩形伸缩杆8的形状大小相同，并且第二矩形伸缩杆8的中心线与第一矩形伸缩杆6的中心线相互垂直，采用矩形结构的设计，便于滑槽7与支撑板9的安装，同时采用伸缩结构的设计，便于使用过程中能手动调节装置整体的高度和宽度。
滑槽7关于第一矩形伸缩杆6的中心线对称设置有2块，且滑槽7的内部宽度小于铰接轴20的直径，并且滑槽7通过铰接轴20连接支撑板9，而且滑槽7的内部宽度小于紧固螺母19的直径，同时铰接轴20的两端表面呈螺旋结构，同时铰接轴20在滑槽7的内部构成上下滑动结构，采用支撑板9与铰接轴20的设计，使得装置使用过程中，能通过支撑板9对第二矩形伸缩杆8进行进一步的支撑，增加装置的牢固性和稳定性。
第一销钉孔11的内径与第二销钉孔22的内径相同，且第一销钉孔11的中心线与第二销钉孔22的中心线相互重合，同时第二销钉孔22均匀分布在连接板21的表面，且连接板21与第二连接块13为一体化结构，使得装置在转动第二连接块13后，能通过固定销钉23进行固定，保证装置的稳定。
套筒12与第二连接块13为间隙配合，且套筒12的外径小于端盖板14的直径，并且套筒12与固定座16为一体化结构，采用间隙配合，便于套筒12的旋转，同时配合限位螺栓24的使用，能对套筒12进行固定，提高装置的实用性。
工作原理：仪器仪表属于现有的成熟技术领域，故而在本说明书中不做详细介绍，在使用该角度可调的仪器仪表时，首先，图1-3所示，把固定底座1通过安装孔2安装在合适的位置，从而开始使用，在是由的过程中，当仪表18的观察角度不适时，可以手动转动转盘5，使得转盘5在滚球4上进行旋转，从而调节装置上部分的角度，便于仪表18的观察，也可以拧松限位螺栓24，从而转动套筒12，使得套筒12带动固定座16进行转动，从而调节仪表18的角度位置，同时根据图6-7所示，也可以将固定销钉23拔出，而后转动第二连接块13，使得第二连接块13在第一连接块10的内部进行上下转动，从而调节限位凹槽15的位置，进而调节仪表18的位置，在使用过程中，当装置的高度不够时，根据图4-5所示，拧松固定螺栓602，从而手动拉伸伸缩活动杆603，进而调节装置整体的高度，而后，当高度调节后，需拧紧紧固螺母19，使得紧固螺母19与滑槽7进行接触紧固，从而对铰接轴20进行固定，使得支撑板9对第二矩形伸缩杆8进行支撑，当装置整体的宽度不适时，同理调节第二矩形伸缩杆8的长度，从而调节装置整体的宽度，便于装置的使用，而后从仪表18中读出数值，从而完成一系列工作，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
