技术领域
本发明属于工业脱水设备技术领域，尤其涉及一种带有排污处理装置的工业用脱水机。
背景技术
工业制造过程中，需要将物料进行脱水，脱水机为工业脱水的常用手段，脱水机是洗涤机械中的一种，一般在衣物、纺织物品、农作物等物品洗涤之后，用于除水过程，在高速离心转动过程中，将脱水物内部的水甩出，从而达到脱水效果。
现有的脱水机只具备脱水能力，无法对排出的废水进行净化处理，使得排出的废水导出污染环境，同时进行脱水作用时，由于内部物料分布不均匀，使得脱水机脱水时左右晃动，从而造成设备的晃动，影响脱水工作。
于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种带有排污处理装置的工业用脱水机，以期达到更具有更加实用价值性的目的。
发明内容
本发明的目的在于提供一种带有排污处理装置的工业用脱水机，以解决上述背景技术中提出的无法处理废水、脱水时晃动的问题。
本发明带有排污处理装置的工业用脱水机的目的与功效，由以下具体技术手段所达成：
一种带有排污处理装置的工业用脱水机，其中，该带有排污处理装置的工业用脱水机包括有：壳体、内胆、出水孔、连接槽、底导水孔、滚珠、搅拌柱、侧杆、固定板、电机、导水槽、盛水环、海绵块、海绵板、压水板、集水槽、紫外线灯、固定外圈、弹簧柱、支撑环、液压泵、液压管、液压伸缩柱、顶盖、观察窗和杀菌灯，壳体外部中部一体设置有固定外圈，固定外圈底端通过弹簧柱固定连接有支撑环，壳体底端左右两侧均固定连接有液压泵，壳体顶端通过合页活动连接有顶盖，顶盖顶端中部嵌入设置有观察窗，顶盖内侧左右两端均固定连接有杀菌灯，液压泵底端固定连接有液压管，液压管底端固定连接有液压伸缩柱，壳体内壁中部活动连接有内胆，内胆内壁四周均嵌入设置有出水孔，内胆底端中部嵌入设置有连接槽，内胆底端内环嵌入设置有底导水孔，内胆底端外环嵌入设置有滚珠，内胆底端中部固定连接有搅拌柱，搅拌柱外壁四周均固定连接有侧杆，搅拌柱外壁底端固定连接有固定板，搅拌柱底端设置有电机，壳体内壁表面嵌入设置有导水槽，电机外壁四周均固定连接有盛水环，盛水环内壁左右两侧均设置有海绵块，海绵块顶端一体设置有海绵板，盛水环外壁顶端一体设置有压水板，盛水环外壁左右两侧均固定连接有集水槽，集水槽内壁顶端前后两侧均设置有紫外线灯。
作为本发明进一步的方案：内胆呈顶部中空的圆柱状设置，且内胆底部通过连接槽与固定板固定连接，且固定板顶端左右两侧均一体设置有圆弧状板，且固定板与连接槽契合，且出水孔呈向下倾斜设置。
作为本发明进一步的方案：盛水环呈顶端中空的圆环状设置，且盛水环内环中部通过连接柱与电机固定连接，且导水槽位于盛水环顶端，且海绵块呈圆弧状设置，且海绵板中部呈向下倾斜设置，且海绵板长度与海绵块长度相同。
作为本发明进一步的方案：液压伸缩柱位于海绵板顶端，且液压伸缩柱底端固定连接有方形板，且方形板宽度大于海绵板宽度，且方形板底端一体设置有半圆状凸槽，且海绵板顶端长度长于压水板。
作为本发明进一步的方案：压水板呈向下倾斜的圆弧状设置，且压水板宽度大于海绵板宽度，且压水板长度小于海绵板长度。
作为本发明进一步的方案：侧杆呈圆柱状设置，且侧杆顶端呈三棱柱状设置，且侧杆包括3组长杆和2组短杆，且长杆和短杆间隔等距设置于搅拌柱外壁。
作为本发明进一步的方案：集水槽底端呈向中部倾斜设置，且集水槽底端嵌入设置有通孔。
与现有技术相比，本发明具有如下优点：
1、本发明中，通过设置有内胆、连接槽、固定板和出水孔，，且出水孔呈向下倾斜设置，内胆转动时，能将内部盛放的物料进行旋转脱水，通过电机带动内胆转动，使内胆内部物料呈离心旋转将水甩出，再通过出水孔导出，通过固定板顶端左右两侧均一体设置有圆弧状板，且固定板与连接槽契合的设置，连接槽与固定板的连接时，固定板对内胆进行支撑，使内胆底部承压面积更大，同时固定板通过连接槽带动内胆转动，使内胆与电机的连接更加的稳固，增强内胆转动时的离心力，使内胆旋转时更加的平稳，同时出水孔向下倾斜的设置，避免甩出的水导入导水槽后回流，影响脱水效果，提高脱水效率。
2、本发明中，通过设置有液压伸缩柱、海绵板、压水板和液压伸缩柱底端设置有的方形板，使得液压伸缩柱向下挤压时，将海绵板向下挤压，使海绵板与压水板接触挤压排水，同时由于压水板的支撑作用，避免海绵板过度弯曲，使压水板和方形板中部的海绵板能充分排水，如此反复，从而将盛水环内部废水处理后排出，同时方形板宽度大于海绵板宽度，且方形板底端一体设置有半圆状凸槽的设置，使海绵板排水更加充分，便于污水的过滤排放，再通过紫外线灯1061的照射，使处理后的水杀菌消毒后导入集水槽106内部，使得设备具有良好的废水处理能力，保护环境。
3、本发明中，通过设置有盛水环、连接柱、电机和海绵板，使盛水环内部污水能通过海绵板由下至上导出，同时由于海绵块呈圆弧状设置，使得海绵块具有良好的吸水能力，增加排污效率，海绵块吸水饱和后，内部污水会被海绵板向上吸收，同时在吸收的过程中进行污水的过滤，从而达到废水处理的效果，同时海绵板中部呈向下倾斜设置，使海绵块向上传导的污水通过海绵板时，被海绵板吸水，顶部海绵板饱和后向下倾斜，避免海绵板内部水回流，从而影响排污效率，然后海绵板与压水板和方形板挤压进行污水的排放，使得设备具有良好的污水处理能力。
附图说明
图1是本发明的整体结构示意图。

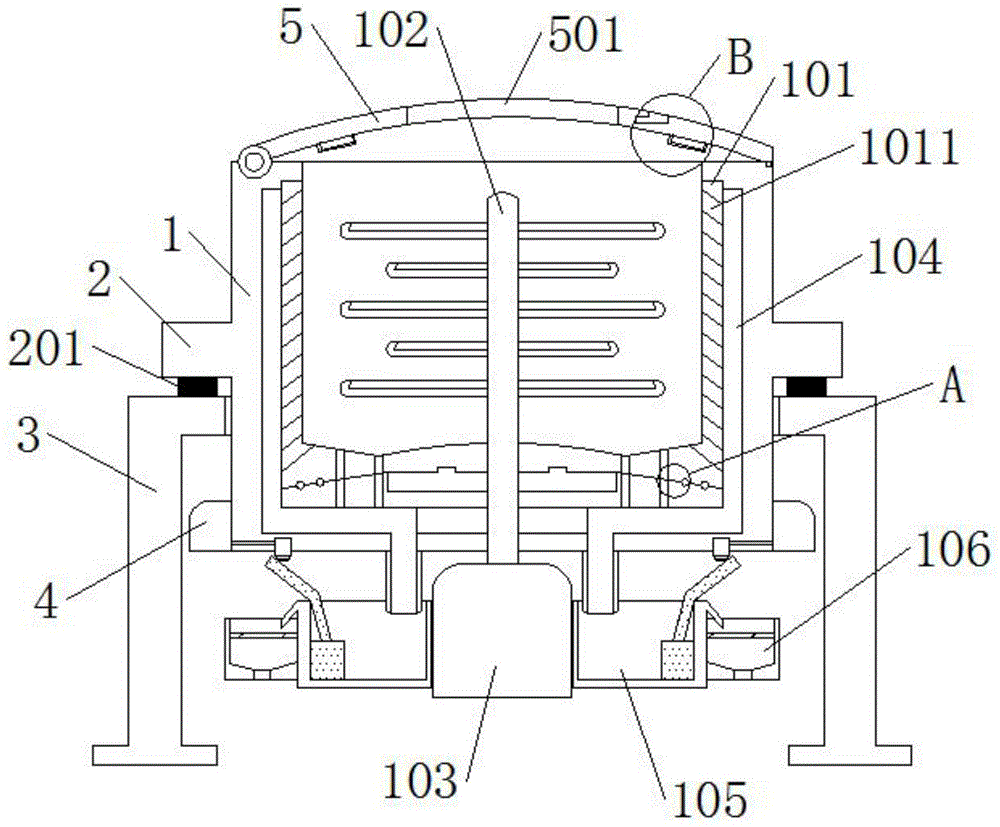

图2是本发明的壳体局部剖面结构示意图。
图3是本发明的图2中的局部结构示意图。
图4是本发明的内胆底部结构示意图。
图5是本发明的搅拌柱结构示意图。
图6是本发明的图2中A处放大图。
图7是本发明的图2中B处放大图。
图8是本发明的图3中C处放大图。
图中：1-壳体，101-内胆，1011-出水孔，1012-连接槽，1013-底导水孔，1014-滚珠，102-搅拌柱，1021-侧杆，1022-固定板，103-电机，104-导水槽，105-盛水环，1051-海绵块，1052-海绵板，1053-压水板，106-集水槽，1061-紫外线灯，2-固定外圈，201-弹簧柱，3-支撑环，4-液压泵，401-液压管，402-液压伸缩柱，5-顶盖，501-观察窗，502-杀菌灯。
具体实施方式
应当理解，此处所描述的具体实施例仅仅用于解释本发明，并不用于限定本发明。
参见附图1至附图8，一种带有排污处理装置的工业用脱水机，包括有：壳体1、内胆101、出水孔1011、连接槽1012、底导水孔1013、滚珠1014、搅拌柱102、侧杆1021、固定板1022、电机103、导水槽104、盛水环105、海绵块1051、海绵板1052、压水板1053、集水槽106、紫外线灯1061、固定外圈2、弹簧柱201、支撑环3、液压泵4、液压管401、液压伸缩柱402、顶盖5、观察窗501和杀菌灯502，壳体1外部中部一体设置有固定外圈2，固定外圈2底端通过弹簧柱201固定连接有支撑环3，壳体1底端左右两侧均固定连接有液压泵4，壳体1顶端通过合页活动连接有顶盖5，顶盖5顶端中部嵌入设置有观察窗501，顶盖5内侧左右两端均固定连接有杀菌灯502，液压泵4底端固定连接有液压管401，液压管401底端固定连接有液压伸缩柱402，壳体1内壁中部活动连接有内胆101，内胆101内壁四周均嵌入设置有出水孔1011，内胆101底端中部嵌入设置有连接槽1012，内胆101底端内环嵌入设置有底导水孔1013，内胆101底端外环嵌入设置有滚珠1014，内胆101底端中部固定连接有搅拌柱102，搅拌柱102外壁四周均固定连接有侧杆1021，搅拌柱102外壁底端固定连接有固定板1022，搅拌柱102底端设置有电机103，壳体1内壁表面嵌入设置有导水槽104，电机103外壁四周均固定连接有盛水环105，盛水环105内壁左右两侧均设置有海绵块1051，海绵块1051顶端一体设置有海绵板1052，盛水环105外壁顶端一体设置有压水板1053，盛水环105外壁左右两侧均固定连接有集水槽106，集水槽106内壁顶端前后两侧均设置有紫外线灯1061。
参见附图2和附图4，进一步的，内胆101呈顶部中空的圆柱状设置，且内胆101底部通过连接槽1012与固定板1022固定连接，且固定板1022顶端左右两侧均一体设置有圆弧状板，且固定板1022与连接槽1012契合，且出水孔1011呈向下倾斜设置，内胆101转动时，能将内部盛放的物料进行旋转脱水，具有良好的脱水能力，使用时，通过电机103带动内胆101转动，使内胆101内部物料呈离心旋转将水甩出，再通过出水孔1011导出，连接槽1012与固定板1022的连接，使内胆101与电机103的连接更加的稳固，同时使内胆101旋转时更加的平稳，同时出水孔1011向下倾斜的设备，避免甩出的水导入导水槽104后回流，影响脱水效果，提高脱水效率。
参见附图2、附图3和附图8，进一步的，盛水环105呈顶端中空的圆环状设置，且盛水环105内环中部通过连接柱与电机103固定连接，且导水槽104位于盛水环105顶端，且海绵块1051呈圆弧状设置，且海绵板1052中部呈向下倾斜设置，且海绵板1052长度与海绵块1051长度相同，盛水环105具有良好的废水收集能力，内胆101甩出的废水通过导水槽104导入盛水环105收集，同时通过海绵块1051吸水，通过海绵块1051自身的吸水能力，将底部废水吸至海绵板1052上，同时废水在被海绵块1051和海绵板1052吸附过程中，会过滤废水内部的杂质，从而达到废水处理的效果。
参见附图2、附图3和附图8，进一步的，液压伸缩柱402位于海绵板1052顶端，且液压伸缩柱402底端固定连接有方形板，且方形板宽度大于海绵板1052宽度，且方形板底端一体设置有半圆状凸槽，且海绵板1052顶端长度长于压水板1053，使用时，液压伸缩柱402向下挤压，将海绵板1052向下挤压，使海绵板1052与压水板1053挤压排水，如此反复，从而将盛水环105内部废水处理后排出，再通过紫外线灯1061的照射，使处理后的水杀菌消毒后导入集水槽106内部，使得设备具有良好的废水处理能力，保护环境。
参见附图2和附图3，进一步的，压水板1053呈向下倾斜的圆弧状设置，且压水板1053宽度大于海绵板1052宽度，且压水板1053长度小于海绵板1052长度，压水板1053具有良好的承压能力，使用时，通过压水板1053与液压伸缩柱402将海绵板1052进行挤压排水，使得设备具有良好的废水处理能力，同时压水板1053宽度大于海绵板1052的设置，使海绵板1052被挤压时，增加挤压出水效果，压水板1053长度小于海绵板1052的设备，便于挤压的水向上传导，避免挤压时海绵板1052内部水回流，提高导水效率。
参见附图2和2、附图5，进一步的，侧杆1021呈圆柱状设置，且侧杆1021顶端呈三棱柱状设置，且侧杆1021包括3组长杆和2组短杆，且长杆和短杆间隔等距设置于搅拌柱102外壁，侧杆1021具有良好的搅拌能力，进行脱水时，电机103带动搅拌柱102转动，搅拌柱102转动时带动侧杆1021转动，使侧杆1021对内胆101内的物料进行搅拌，使物料进行脱水时分布更加均匀，增强物料的离心力，提高脱水效率。
参见附图2-3，进一步的，集水槽106底端呈向中部倾斜设置，且集水槽106底端嵌入设置有通孔，集水槽106具有良好的杀菌消毒和导水能力，处理后的水导入集水槽106中，通过紫外线灯1061照射杀菌消毒后向下流动，通过集水槽106底部通孔导出，同时集水槽106底端向中部倾斜的设置，能有效的避免水的残留，具有良好的导水效果。
本实施例的具体使用方式与作用：
首先，接通电源，使用时，打开顶盖5，将工业物料放置于内胆101中，然后合上顶盖5，杀菌灯502通电运作，进行杀菌工作，电机103通电运作，通过电机103带动内胆101转动，使内胆101内部物料呈离心旋转将水甩出，再通过出水孔1011导出，内胆101甩出的废水通过导水槽104导入盛水环105收集，同时通过海绵块1051吸水，通过海绵块1051自身的吸水能力，将底部废水吸至海绵板1052上，然后液压泵4通电运作，使液压伸缩柱402向下挤压，将海绵板1052向下挤压，使海绵板1052与压水板1053挤压排水，如此反复，从而将盛水环105内部废水处理后排出，再通过紫外线灯1061的照射，使处理后的水杀菌消毒后导入集水槽106内部，再由集水槽106导出，最后将脱水完毕的物料取出即可。
综上，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
