技术领域
本发明涉及楼梯装置，尤其涉及一种方便轮椅下楼内嵌升降板的楼梯。
背景技术
建筑物中作为楼层间垂直交通用的构件。用于楼层之间和高差较大时的交通联系。在设有电梯、自动梯作为主要垂直交通手段的多层和高层建筑中也要设置楼梯。高层建筑尽管采用电梯作为主要垂直交通工具，但仍然要保留楼梯供火灾时逃生之用。楼梯由连续梯级的梯段(又称梯跑)、平台(休息平台)和围护构件等组成。楼梯的最低和最高一级踏步间的水平投影距离为梯长，梯级的总高为梯高。现有的楼梯都是由固定台阶组成，在需要推坐轮椅的人士下楼时非常危险，通常需要两个人抬下楼或者将轮椅和人分开抬下，非常不方便。
发明内容
本发明的目的在于提供一种方便轮椅下楼内嵌升降板的楼梯，以解决上述背景技术中提出的坐轮椅的人士下楼梯危险不方便的问题。
本发明一种方便轮椅下楼内嵌升降板的楼梯的目的与功效，由以下具体技术手段所达成：
一种方便轮椅下楼内嵌升降板的楼梯，包括固定台阶，升降板，轮槽，轮椅轮，升降柱，升降柱槽，升降板槽，防滚凸块，防滚凸块弹簧，防滚凸块连接杆，防滚凸块卡位块，升降柱弹簧，升降板左卡块，升降板卡块弹簧，升降板卡块连接杆，升降板右卡块，凸块右卡位块，凸块连接杆，凸块弹簧，凸块左卡位块，凸块卡位槽，凸块收槽，所述固定台阶中间设有两条轮槽，所述轮槽有两条且宽度与轮椅轮的宽度相同，所述轮槽内活动连接升降板，所述升降板下方左右两侧固定连接升降柱，所述升降柱下方活动连接升降柱槽，所述升降柱槽内设有升降柱弹簧，所述右侧升降柱的右侧固定设有升降板槽，所述升降板槽上方活动连接升降板。
进一步，所述升降板为“L”形且竖直方向内设有防滚凸块，所述防滚凸块上方为三角体且可升降。
进一步，所述防滚凸块下方固定连接防滚凸块连接杆，所述防滚凸块连接杆，与防滚凸块之间设有防滚凸块弹簧，所述防滚凸块连接杆下端固定连接防滚凸块卡位块。
进一步，所述防滚凸块连接杆上设有凸块收槽，所述凸块收槽与凸块右卡位块相互契合，所述凸块右卡位块左端固定连接凸块连接杆，所述凸块连接杆左边固定连接凸块左卡位块，所述凸块左卡位块右端与凸块连接杆之间设有凸块弹簧，所述凸块左卡位块与凸块卡位槽形成卡位结构，所述凸块卡位槽在固定台阶上。
进一步，所述升降板槽下方设有升降板卡位装置，所述升降柱下方左侧与升降板右卡块形成卡位，所述升降板右卡块左侧固定连接升降板卡位连接杆，所述升降板卡位连接杆左侧固定连接升降板左卡块，所述升降板左卡块右侧与升降板卡块连接杆之间设有升降板卡块弹簧，所述升降板左卡块左侧为升降柱槽。
与现有结构相较之下，本发明具有如下优点：
本发明因通过固定台阶中间设计的升降板上下升降，当轮椅双轮对准升降板推入时，由于压力升降板下降与下一台阶齐平，下降过程中由于有防滚凸块的设计，防止轮椅在升降板未下降至下一台阶齐平就提前滚下，防滚凸块下方有卡位块设计，在升降板未降至最底端时防滚凸块保持固定凸起，在升降板下降至最底端与下一台阶齐平时，防滚凸块下方的卡位装置解锁，凸块左卡位块由于凸块弹簧弹力向左挤压推入凸块卡位槽，凸块左卡位块带动凸块右卡位块往左解锁防滚凸块连接杆，使得防滚凸块连接杆能够下压，即防滚凸块能够下压，轮椅轮子能够顺利通过，在轮椅通过后，防滚凸块由于弹力重新凸起，升降板由于弹力自动回升，凸块左卡位块由于本身的形状被往右挤压，带动凸块右卡位块推入凸块收槽，重新形成卡位，防滚凸块重新锁定。
本发明因通过升降板槽下方的锁位结构，在上一个台阶上的升降板下降至最底端时，升降柱将升降板左卡块往右挤压，升降板左卡块带动升降板右卡块往右挤压推入下一台阶的升降板左侧的升降柱形成锁位结构，在轮子滚入下一台阶的升降板时，升降板由于锁位结构不能立刻下降，在上一台阶的升降板由于弹力往上回弹后，锁位结构的升降板左卡块由于升降板卡块弹簧的弹力往左回弹，将锁位在升降柱内的升降板右卡块弹出，使得连接升降柱的升降板能够往下压，这样可以进一步保持装置的安全性。
附图说明

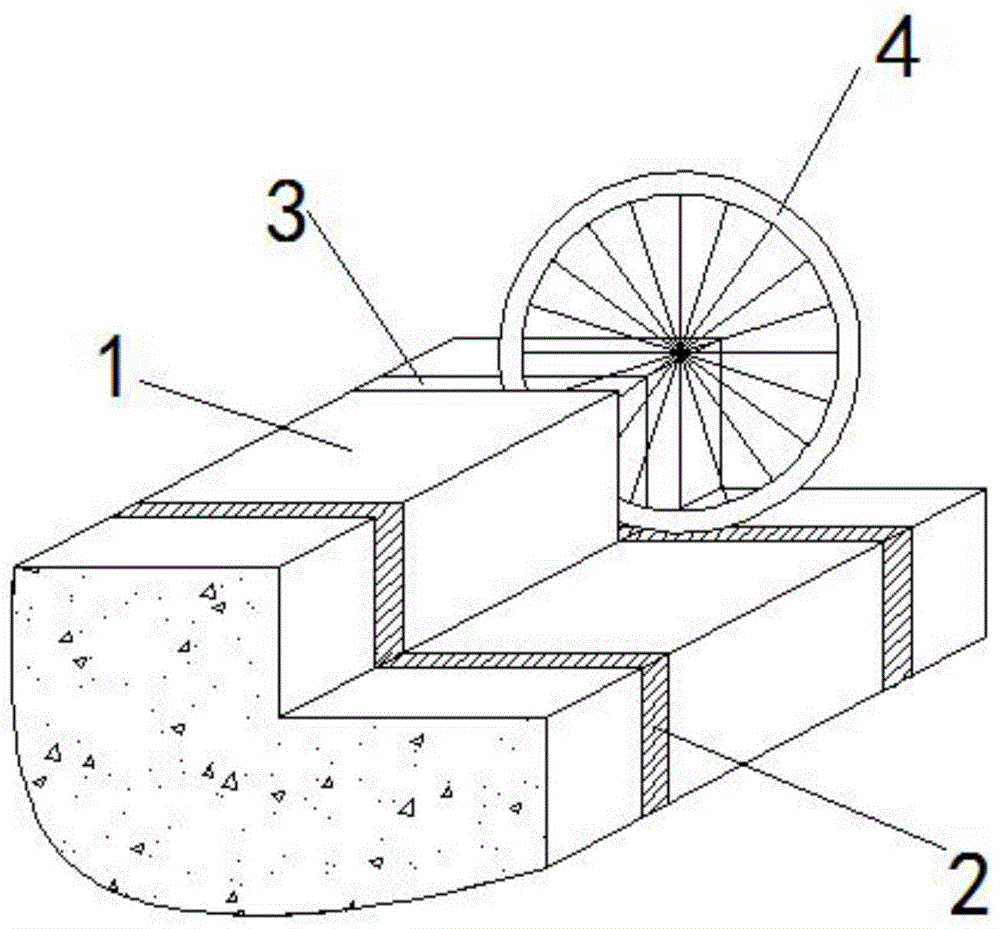

图1是本发明的整体结构示意图；
图2是本发明的升降板下降示意图；
图3是本发明的升降板的剖视图；
图4是本发明的升降板下降的剖视图；
图5是本发明的防滚凸块内部结构正视图；
图6是本发明的防滚凸块下降时结构示意图；
图7是本发明的防滚凸块内部结构侧视图；
图8是本发明的升降板的升降结构图；
图9是本发明的图3中A处放大图；
图10是本发明的图4中B处放大图；
图11是本发明的图6中C处放大图。
图中：1-固定台阶，2-升降板，3-轮槽，4-轮椅轮，5-升降柱，6-升降柱槽，7-升降板槽，8-防滚凸块，9-防滚凸块弹簧，10-防滚凸块连接杆，11-防滚凸块卡位块，12-升降柱弹簧，13-升降板左卡块，14-升降板卡块弹簧，15-升降板卡块连接杆，16-升降板右卡块，17-凸块右卡位块，18-凸块连接杆，19-凸块弹簧，20-凸块左卡位块，21-凸块卡位槽，22-凸块收槽。
具体实施方式
下面，将详细说明本发明的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明，但应当理解该描述并非要把本发明限制于该示例性的实施例。相反，本发明将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本发明的精神和范围内。
参见图1至附图11，一种方便轮椅下楼内嵌升降板的楼梯，包括固定台阶1，升降板2，轮槽3，轮椅轮4，升降柱5，升降柱槽6，升降板槽7，防滚凸块8，防滚凸块弹簧9，防滚凸块连接杆10，防滚凸块卡位块11，升降柱弹簧12，升降板左卡块13，升降板卡块弹簧14，升降板卡块连接杆15，升降板右卡块16，凸块右卡位块17，凸块连接杆18，凸块弹簧19，凸块左卡位块20，凸块卡位槽21，凸块收槽22，固定台阶1中间设有两条轮槽3，轮槽3有两条且宽度与轮椅轮4的宽度相同，轮槽3内活动连接升降板2，升降板2下方左右两侧固定连接升降柱5，升降柱5下方活动连接升降柱槽6，升降柱槽6内设有升降柱弹簧12，右侧升降柱5的右侧固定设有升降板槽7，升降板槽7上方活动连接升降板2。
其中，升降板2为“L”形且竖直方向内设有防滚凸块8，防滚凸块8上方为三角体且可升降，防止轮椅在升降板2未下降至底部提前滚落至下一个台阶。
其中，防滚凸块8下方固定连接防滚凸块连接杆10，防滚凸块连接杆10，与防滚凸块8之间设有防滚凸块弹簧9，防滚凸块连接杆10下端固定连接防滚凸块卡位块11，使得防滚凸块8能够上升下降的功能。
其中，防滚凸块连接杆10上设有凸块收槽22，凸块收槽22与凸块右卡位块17相互契合，凸块右卡位块17左端固定连接凸块连接杆18，凸块连接杆18左边固定连接凸块左卡位块20，凸块左卡位块20右端与凸块连接杆18之间设有凸块弹簧19，凸块左卡位块20与凸块卡位槽21形成卡位结构，凸块卡位槽21在固定台阶1上，使得在升降板2未下降至底部与下一台阶齐平时，锁定防滚凸块8的凸起状态，防止轮椅提前滚下，当升降板2下降至底部与下一台阶齐平时，又可以解锁防滚凸块8，使得其能够被压下，让轮椅顺利通过。
其中，升降板槽7下方设有升降板卡位装置，升降柱5下方左侧与升降板右卡块16形成卡位，升降板右卡块16左侧固定连接升降板卡位连接杆15，升降板卡位连接杆15左侧固定连接升降板左卡块13，升降板左卡块13右侧与升降板卡块连接杆15之间设有升降板卡块弹簧14，升降板左卡块13左侧为升降柱槽6，当上一台阶的升降板2下降至底部与下一台阶升降板2齐平时，可以锁定下一台阶升降板2，防止轮椅一滚入便下降，当轮椅滚入下一台阶升降板2时，上一台阶升降板2向上回弹，此时又解锁下一台阶升降板2，使得其能够正常下降，保证安全性。
本实施例的工作原理：
使用本发明时，首先，将需要下楼的轮椅两轮对准台阶上的升降板2推入，升降板2由于轮椅的压力下降，升降板2下降与下一台阶齐平，下降过程中由于有防滚凸块8的设计，防止轮椅在升降板2未下降至下一台阶齐平就提前滚下，防滚凸块8下方有卡位块设计，在升降板2未降至最底端时防滚凸块8保持固定凸起，在升降板2下降至最底端与下一台阶齐平时，防滚凸块8下方的卡位装置解锁，凸块左卡位块20由于凸块弹簧19弹力向左挤压推入凸块卡位槽22，凸块左卡位块20带动凸块右卡位块17往左解锁防滚凸块连接杆10，使得防滚凸块连接杆10能够下压，即防滚凸块8能够下压，轮椅轮子能够顺利通过，在轮椅通过后，防滚凸块8由于弹力重新凸起，升降板2由于弹力自动回升，凸块左卡位块20由于本身的形状被往右挤压，带动凸块右卡位块17推入凸块收槽22，重新形成卡位，防滚凸块8重新锁定，其次由于升降板槽7下方的锁位结构，在上一个台阶上的升降板2下降至最底端时，升降柱5将升降板左卡块13往右挤压，升降板左卡块13带动升降板右卡块16往右挤压推入下一台阶的升降板2左侧的升降柱5形成锁位结构，在轮子滚入下一台阶的升降板2时，升降板2由于锁位结构不能立刻下降，在上一台阶的升降板2由于弹力往上回弹后，锁位结构的升降板左卡块13由于升降板卡块弹簧14的弹力往左回弹，将锁位在升降柱5内的升降板右卡块16弹出，使得连接升降柱5的升降板2能够往下压，这样可以进一步保持装置的安全性。
综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
