技术领域
本发明涉及真空管清理技术领域，尤其涉及一种太阳能真空管清理机构。
背景技术
太阳能真空管，太阳能热水器真空管是太阳能热水器的核心元件，被誉为太阳能热水器的“心脏”，真空管质量的优劣直接影响到太阳能热水器的使用寿命和性能，太阳能产业的快速发展也带动了真空管企业的发展；
而太阳能真空管在长时间使用时内部会产生水垢，而水垢的主要成分是钙镁化合物，水垢越积越多会影响到太阳能真空管的使用，所以要经常对太阳能真空管进行清洗。
基于上述描述，以及结合现有技术中的设备发现，现有的装置对太阳能真空管内壁进行清理时不够方便，一半只是利用溶解剂对水垢进行溶解，无法对其内部水垢进行深度清理，导致清理的强度不够高，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的太阳能真空管清理机构，以提高实用性。
发明内容
本发明的目的在于提供一种太阳能真空管清理机构，以解决现有的装置对太阳能真空管内壁进行清理时不够方便，一半只是利用溶解剂对水垢进行溶解，无法对其内部水垢进行深度清理，导致清理的强度不够高的问题。
本发明太阳能真空管清理机构的目的与功效，由以下具体技术手段所达成：
一种太阳能真空管清理机构，该太阳能真空管清理机构包括真空管、扣板、按压柱、清洗端板、喷嘴、螺纹杆、扣接件、轴承、第一清洗件、第二清洗件、挂板齿、储污腔、导流槽、导流孔；所述真空管上方活动连接有扣板，所述扣板内侧固定连接有喷嘴，所述扣板中部下方一体化设置有螺纹杆，所述扣板表面活动连接有按压柱，所述按压柱下端固定连接有扣接件，所述扣接件外部嵌套设置有轴承，所述轴承另一侧转动连接有清洗端板，所述清洗端板内部活动连接有第一清洗件和第二清洗件；
所述第一清洗件一端中空设置有储污腔，所述储污腔一侧边沿一体化设置有挂板齿，所述第二清洗件一端表面嵌入设置有导流槽，所述导流槽内部贯穿设置有导流孔。
进一步的，所述清洗端板呈圆盘状，第一清洗件与第二清洗件数量分别至少为四个，以清洗端板中心点为圆心均匀分布。
进一步的，所述第一清洗件与第二清洗件与清洗端板内部呈滑动式活动连接，且第一清洗件与第二清洗件与清洗端板内部之间嵌入设置有拉簧。
进一步的，所述第一清洗件、第二清洗件均呈弧状与清洗端板之间滑动连接，且第一清洗件、第二清洗件之间的弧面呈反向设置。
进一步的，所述储污腔开口呈上大下小形，且储污腔外沿呈弧面。
进一步的，所述导流槽呈斜向设置在第二清洗件端面，且第二清洗件端面整体呈弧面，第二清洗件内部呈中空状。
进一步的，所述导流槽的下沿高于导流槽的上沿，导流孔宽度与导流槽宽度契合。
进一步的，所述弹簧的拉力大于第一清洗件、第二清洗件与清洗端板之间的摩擦力0.5N。
与现有结构相较之下，本发明具有如下有益效果：
1、通过设有第一清洗件、第二清洗件均呈弧状与清洗端板之间滑动连接，且第一清洗件、第二清洗件之间的弧面呈反向设置，弧面状的物体在受力时势能更容易发生转移，所以清洗端板向下进行移动时，清洗端板受螺纹的咬合作用进行转动，进而第一清洗件伸出，对太阳能真空管内壁进行清洗，而当清洗端板向上进行移动时，清洗端板也受螺纹的咬合作用进行转动，进而第二清洗件受离心力伸出对太阳能真空管内壁进行二次清洗，使得装置的清洗程度更高；
2、通过设有储污腔开口呈上大下小形，且储污腔外沿呈弧面，第二清洗件内部呈中空状，此种设置使得挂板齿对受重力下降的污垢进行收集，使得装置的，同时弧面使得储污腔与太阳能真空管内壁更加贴合；
3、通过设有导流槽呈斜向设置在第二清洗件端面，导流槽的下沿高于导流槽的上沿，导流孔宽度与导流槽宽度契合，呈斜向设置的导流槽可以二次对太阳能真空管内壁的污垢进行收拢，对太阳能真空管内壁的清洁程度更高。
附图说明

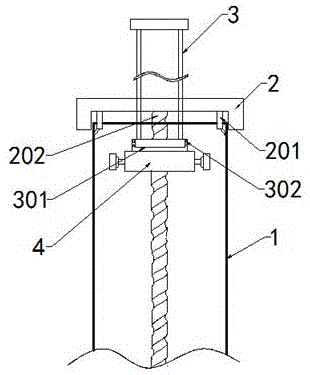

图1为本发明整体侧面结构示意图；
图2为本发明清洗端板俯视结构示意图；
图3为本发明喷嘴分布结构示意图；
图4为本发明第一清洗件结构示意图；
图5为本发明第二清洗件结构示意图；
图6为本发明第一清洗件工作结构示意图；
图7为本发明第二清洗件工作结构示意图。
图中，部件名称与附图编号的对应关系为：
1-真空管，2-扣板，3-按压柱，4-清洗端板，201-喷嘴，202-螺纹杆，301-扣接件，302-轴承，401-第一清洗件，402-第二清洗件，4011-挂板齿，4012-储污腔，4021-导流槽，4022-导流孔。
具体实施方式
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图7所示：
本发明提供一种太阳能真空管清理机构，该太阳能真空管清理机构包括真空管1、扣板2、按压柱3、清洗端板4、喷嘴201、螺纹杆202、扣接件301、轴承302、第一清洗件401、第二清洗件402、挂板齿4011、储污腔4012、导流槽4021、导流孔4022；真空管1上方活动连接有扣板2，扣板2内侧固定连接有喷嘴201，扣板2中部下方一体化设置有螺纹杆202，扣板2表面活动连接有按压柱3，按压柱3下端固定连接有扣接件301，扣接件301外部嵌套设置有轴承302，轴承302另一侧转动连接有清洗端板4，清洗端板4内部活动连接有第一清洗件401和第二清洗件402；
第一清洗件401一端中空设置有储污腔4012，储污腔4012一侧边沿一体化设置有挂板齿4011，第二清洗件402一端表面嵌入设置有导流槽4021，导流槽4021内部贯穿设置有导流孔4022。
其中，如附图2所示：清洗端板4呈圆盘状，第一清洗件401与第二清洗件402数量分别至少为四个，以清洗端板4中心点为圆心均匀分布，第一清洗件401与第二清洗件402在随着清洗端板4转动时，可以受清洗端板4的离心力向外伸出，进而对太阳能真空管进行清洗。
其中，如附图6至附图7所示：第一清洗件401与第二清洗件402与清洗端板4内部呈滑动式活动连接，且第一清洗件401与第二清洗件402与清洗端板4内部之间嵌入设置有拉簧，当清洗端板4转动时，第一清洗件401与第二清洗件402可以受清洗端板4的离心力向外伸出。
其中，如附图6至附图7所示：第一清洗件401、第二清洗件402均呈弧状与清洗端板4之间滑动连接，且第一清洗件401、第二清洗件402之间的弧面呈反向设置，由于弧面状的物体在受力时势能更容易发生转移，所以清洗端板4向下进行移动时，清洗端板4受螺纹的咬合作用进行转动，进而第一清洗件401伸出，对太阳能真空管内壁进行清洗，而当清洗端板4向上进行移动时，清洗端板4也受螺纹的咬合作用进行转动，进而第二清洗件402受离心力伸出对太阳能真空管内壁进行二次清洗。
其中，如附图4所示：储污腔4012开口呈上大下小形，且储污腔4012外沿呈弧面，第二清洗件402内部呈中空状，此种设置使得挂板齿4011对受重力下降的污垢进行收集，使得装置的，同时弧面使得储污腔4012与太阳能真空管内壁更加贴合。
其中，如附图5所示：导流槽4021呈斜向设置在第二清洗件402端面，且第二清洗件402端面整体呈弧面，此种呈斜向设置的导流槽4021可以二次对太阳能真空管内壁的污垢进行收拢，对太阳能真空管内壁的清洁程度更高。
其中，导流槽4021的下沿高于导流槽4021的上沿，导流孔4022宽度与导流槽4021宽度契合，较高的一侧更适合对污垢进行导流，使得装置可以对细小的污垢进行收集。
其中，弹簧的拉力大于第一清洗件401、第二清洗件402与清洗端板4之间的摩擦力0.5N。
本实施例的具体使用方式与作用：
本发明中，首先保证装置功能的完整性，接着，将扣板2扣在真空管开口处，按压按压柱3使得清洗端板4移动，同时喷嘴201喷出清洗液对污垢进行溶解，由于第一清洗件401、第二清洗件402均呈弧状与清洗端板4之间滑动连接，且第一清洗件401、第二清洗件402之间的弧面呈反向设置，由于弧面状的物体在受力时势能更容易发生转移，所以清洗端板4向下进行移动时，如附图6至附图7所示，清洗端板4受螺纹的咬合作用进行转动，进而第一清洗件401伸出，对太阳能真空管内壁进行清洗，而当清洗端板4向上进行移动时，清洗端板4也受螺纹的咬合作用进行转动，进而第二清洗件402受离心力伸出对太阳能真空管内壁进行二次清洗，同时，由于如附图4所示，储污腔4012开口呈上大下小形，且储污腔4012外沿呈弧面，此种设置使得挂板齿4011对受重力下降的污垢进行收集，使得装置的，同时弧面使得储污腔4012与太阳能真空管内壁更加贴合，如附图5所示：导流槽4021呈斜向设置在第二清洗件402端面，且第二清洗件402端面整体呈弧面，此种呈斜向设置的导流槽4021可以二次对太阳能真空管内壁的污垢进行收拢，对太阳能真空管内壁的清洁程度更高，最后，将储污腔4012以及第二清洗件402内部的污垢清理。
综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
