技术领域
本发明涉及搅拌机技术领域，具体是一种建材加工用的颗粒搅拌机。
背景技术
搅拌机，是一种建筑工程机械，主是用于搅拌水泥、沙石、各类干粉砂浆等建筑材料，这是一种带有叶片的轴在圆筒或槽中旋转，将多种原料进行搅拌混合，使之成为一种混合物或适宜稠度的机器。
中国专利公开了一种便于出料的减震混泥土搅拌机，（授权公告号CN107972180A），该专利技术能够达到了入料斗升降的目的，加快了入料的速率，减少了材料的浪费，并且减震装置在搅拌时减少了震动，但是对于搅拌机的安装或拆卸较为麻烦，而且人工对搅拌机的齿轮进行注油，过于麻烦，而且需要经常观察齿轮是否缺油，浪费时间和劳动力，同时对于搅拌机的移动不够完善，因此，本领域技术人员提供了一种建材加工用的颗粒搅拌机，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种建材加工用的颗粒搅拌机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种建材加工用的颗粒搅拌机，包括支腿，所述支腿的上端支撑有工作台，所述工作台的上端中部安装有转筒，且工作台的上端靠近转筒的一侧位置处设置有控制箱，所述转筒的外表面两端位置处对应套有两个筒轴，且转筒的前端设置有进料口，所述筒轴的一侧转动连接有主齿轮，且筒轴的另一侧转动连接有同步齿轮，所述控制箱的侧面固定安装有注油器，且控制箱的一侧位于工作台的上表面位置处固定安装有电机，所述电机的一端转动连接有皮带轮。
作为本发明进一步的方案：所述转筒与工作台通过筒轴、主齿轮和同步齿轮转动连接，所述主齿轮和同步齿轮均设置有两个，且两个主齿轮之间设置有转杆，所述皮带轮的外侧套有皮带，且皮带轮与主齿轮通过皮带转动连接。
作为本发明再进一步的方案：所述同步齿轮的两端均安装有支撑座，所述支撑座的下端固定连接有滑座，所述滑座的前侧两端位置处安装有两个固定板，且滑座的下端设置有滑轨，所述工作台的上表面对应滑座的位置处开设有与滑座相适配的凹槽，所述滑座与工作台通过滑轨滑动连接。
作为本发明再进一步的方案：所述支撑座的上表面开设有“U”型凹槽，所述同步齿轮的两端设置有连杆，且同步齿轮与支撑座通过连杆转动连接。
作为本发明再进一步的方案：所述支腿包括电动伸缩杆、转轴和缓冲垫，所述支腿的内部设置有电动伸缩杆，且支腿的内部位于电动伸缩杆的下端位置处安装有转轴，所述转轴的下端固定连接有缓冲垫，所述支腿的底端设置有缓冲垫，所述缓冲垫是一种橡胶材质的构件。
作为本发明再进一步的方案：所述注油器的一端固定连接有油管，所述主齿轮和同步齿轮的侧壁均开设有注油口，所述注油器与注油口通过油管贯通连接。
作为本发明再进一步的方案：所述电动伸缩杆的上端设置有顶板，且电动伸缩杆与支腿通过顶板固定连接，所述滑轮与电动伸缩杆通过转轴转动连接，所述支腿的内部开设有电动伸缩杆和滑轮的升降轨道。
与现有技术相比，本发明的有益效果是：
1、本使用新型通过改进了同步齿轮的安装方式，方便对转筒进行拆卸，需要对搅拌机进行运输时，可以通过滑座和滑轨将同步齿轮滑出工作台，然后将转筒移出工作台，方便操作，不需要运输时，通过滑座将同步齿轮固定在的上表面，同时利用固定板和螺栓对其进行固定，防止转筒工作时滑座滑出工作台，为工作人员对搅拌机的安装或拆卸提供了便利。
2、在搅拌机上加装注油器可以方便自动定期给主齿轮和同步齿轮进行注油，免去人工注油的麻烦，同时也避免了主齿轮和同步齿轮长时间使用造成缺油或干燥发热从而影响使用寿命的问题，提高了搅拌机的工作质量。
3、通过对支腿进行了改进，将滑轮设置在支腿的内部，当需要移动搅拌机时，通过控制箱控制电动伸缩杆伸出，电动伸缩杆通过转轴推动滑轮下移，当滑轮接触地面后，将缓冲垫支撑脱离地面时，即可移动搅拌机，当不需要移动时，控制电动伸缩杆收缩，从而带动滑轮收缩，便于将滑轮收纳进支腿的内部，既不占用空间，而且也方便移动搅拌机，同时也能增强搅拌机的稳定性。
附图说明

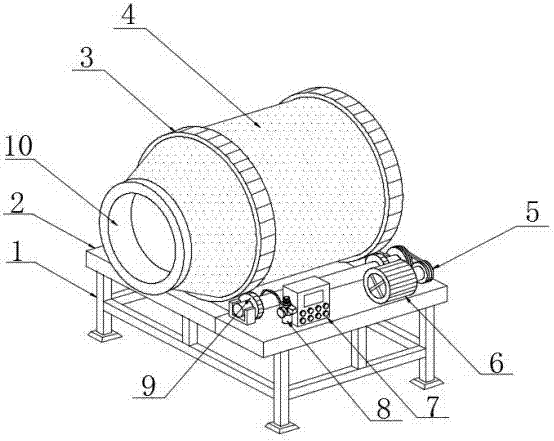

图1为一种建材加工用的颗粒搅拌机的结构示意图；
图2为一种建材加工用的颗粒搅拌机中同步齿轮的安装示意图；
图3为一种建材加工用的颗粒搅拌机中A部分的放大示意图；
图4为一种建材加工用的颗粒搅拌机中支腿的结构示意图。
图中：1、支腿；2、工作台；3、筒轴；4、转筒；5、皮带轮；6、电机；7、控制箱；8、注油器；9、主齿轮；10、进料口；11、同步齿轮；12、支撑座；13、滑座；14、固定板；15、电动伸缩杆；16、转轴；17、滑轮；18、缓冲垫。
具体实施方式
请参阅图1～4，本发明实施例中，一种建材加工用的颗粒搅拌机，包括支腿1，支腿1的上端支撑有工作台2，工作台2的上端中部安装有转筒4，且工作台2的上端靠近转筒4的一侧位置处设置有控制箱7，转筒4的外表面两端位置处对应套有两个筒轴3，且转筒4的前端设置有进料口10，筒轴3的一侧转动连接有主齿轮9，且筒轴3的另一侧转动连接有同步齿轮11，控制箱7的侧面固定安装有注油器8，且控制箱7的一侧位于工作台2的上表面位置处固定安装有电机6，电机6的一端转动连接有皮带轮5。
在图1中：转筒4与工作台2通过筒轴3、主齿轮9和同步齿轮11转动连接，主齿轮9和同步齿轮11均设置有两个，且两个主齿轮9之间设置有转杆，皮带轮5的外侧套有皮带，且皮带轮5与主齿轮9通过皮带转动连接，通过控制箱7控制电机6工作，电机6通过皮带轮5和皮带带动主齿轮9转动，主齿轮9通过筒轴3带动转筒4转动，便于对颗粒物料进行搅拌。
在图3中：同步齿轮11的两端均安装有支撑座12，支撑座12的下端固定连接有滑座13，滑座13的前侧两端位置处安装有两个固定板14，且滑座13的下端设置有滑轨，工作台2的上表面对应滑座13的位置处开设有与滑座13相适配的凹槽，滑座13与工作台2通过滑轨滑动连接，支撑座12的上表面开设有“U”型凹槽，同步齿轮11的两端设置有连杆，且同步齿轮11与支撑座12通过连杆转动连接，需要对搅拌机进行运输时，可以通过滑座13和滑轨将同步齿轮11滑出工作台2，然后将转筒4移出工作台2，方便操作，不需要运输时，通过滑座13将同步齿轮11固定在工作台2的上表面，同时利用固定板14和螺栓对其进行固定，防止转筒4工作时滑座13滑出工作台2。
在图4中：支腿1包括电动伸缩杆15、转轴16和缓冲垫18，支腿1的内部设置有电动伸缩杆15，且支腿1的内部位于电动伸缩杆15的下端位置处安装有转轴16，转轴16的下端固定连接有缓冲垫18，支腿1的底端设置有缓冲垫18，缓冲垫18是一种橡胶材质的构件，电动伸缩杆15的上端设置有顶板，且电动伸缩杆15与支腿1通过顶板固定连接，滑轮17与电动伸缩杆15通过转轴16转动连接，支腿1的内部开设有电动伸缩杆15和滑轮17的升降轨道，当需要移动搅拌机时，通过控制箱7控制电动伸缩杆15伸出，电动伸缩杆15通过转轴16推动滑轮17下移，当滑轮17接触地面后，将缓冲垫18支撑脱离地面时，即可移动搅拌机，当不需要移动时，控制电动伸缩杆15收缩，从而带动滑轮17收缩，便于将滑轮17收纳进支腿1的内部，既不占用空间，而且也方便移动搅拌机。
在图1中：注油器8的一端固定连接有油管，主齿轮9和同步齿轮11的侧壁均开设有注油口，注油器8与注油口通过油管贯通连接，控制箱7的内部设置有时控开关，注油器8与时控开关通过导线连接，利用注油器8通过油管可以定时向主齿轮9和同步齿轮11内注油，防止主齿轮9和同步齿轮11长时间使用造成缺油或干燥发热从而影响使用寿命。
本发明的工作原理是：首先，当需要运输搅拌机时，可以通过滑座13和滑轨将同步齿轮11滑出工作台2，然后将转筒4移出工作台2，方便操作，不需要运输时，通过滑座13将同步齿轮11固定在工作台2的上表面，同时利用固定板14和螺栓对其进行固定，防止转筒4工作时滑座13滑出工作台2，然后，通过控制箱7控制电机6工作，电机6通过皮带轮5和皮带带动主齿轮9转动，主齿轮9通过筒轴3带动转筒4转动，便于对颗粒物料进行搅拌，在搅拌机工作的同时，利用注油器8通过油管可以向主齿轮9和同步齿轮11内注油，防止主齿轮9和同步齿轮11长时间使用造成缺油或干燥发热从而影响使用寿命，最后，当需要移动搅拌机时，通过控制箱7控制电动伸缩杆15伸出，电动伸缩杆15通过转轴16推动滑轮17下移，当滑轮17接触地面后，将缓冲垫18支撑脱离地面时，即可移动搅拌机，支腿1内设置有滑轮17和电动伸缩杆15的升降轨道，当不需要移动时，控制电动伸缩杆15收缩，从而带动滑轮17收缩，便于将滑轮17收纳进支腿1的内部，既不占用空间，而且也方便移动搅拌机，同时也能增强搅拌机的稳定性，并且也可缓冲搅拌机工作时产生的振动，本设计不仅结构简单，操作方便，而且运输便捷，移动方便。
以上所述的，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
