技术领域
本实用新型涉及医疗护理技术领域，具体为一种具有防摔落装置的护理床。
背景技术
随着社会的发展和进步、人民生活水平的提高，对护工的需求越来越大，要求也越来越高，越来越多的打工者走进了护工这个行业，在医院、社区或家庭，很多病人接受了护工提供的服务，而护理床是医疗护理中不可或缺的工具。
现在传统的护理床便于进行移动的放置时容易发生位置的偏移不够稳定，而放置时稳定的难以进行移动，患者的家属在进行陪床时需要使用到其他设备，使用不便利，对空间的使用不够充分，难以对患者的生活必需品进行存放，且安全性较差，患者容易从护理床上摔落的缺点，需要在便于进行移动的同时不会影响到护理床的移动，便于患者家属进行陪床，使用便利，对空间的利用充分，能够对患者的生活必需品进行存放，且安全性高，患者不会从边缘摔落的新型护理床。
针对上述问题，急需在原有护理床的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种具有防摔落装置的护理床，以解决上述背景技术中提出的同类产品便于进行移动的放置时容易发生位置的偏移不够稳定，而放置时稳定的难以进行移动，患者的家属在进行陪床时需要使用到其他设备，使用不便利，对空间的使用不够充分，难以对患者的生活必需品进行存放，且安全性较差，患者容易从护理床上摔落的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有防摔落装置的护理床，包括万向轮、连接轴和中间板，所述万向轮的上方固定有底板，且万向轮的右侧安装有平衡脚，所述连接轴的后方连接有固定块，且连接轴位于平衡脚的后方，所述中间板的内部安置有陪床机构，且中间板位于底板的上方，所述陪床机构的左侧安装有存放机构，且存放机构的上方固定有支撑板，所述支撑板的前端连接有气压推杆，且气压推杆的上方安装有靠板，所述靠板的右侧连接有转轴，且转轴的右侧安装有床板，所述床板的前端设置有栏杆。
优选的，所述平衡脚通过连接轴与固定块之间构成转动结构，且固定块与底板之间为焊接，并且平衡脚的底端与万向轮的底端位于同一水平高度。
优选的，所述陪床机构包括第一横板、合页、第二横板、滑块、滑道、连接块和支脚，且第一横板的左侧连接有合页，所述合页的下方固定有第二横板，且第二横板的底端安置有滑块，所述滑块的外部设置有滑道，所述第一横板的上方固定有连接块，且连接块的左侧连接有支脚。
优选的，所述第一横板与第二横板之间的面积相等，且支脚通过连接块与第一横板之间构成转动结构，并且第一横板通过合页与第二横板构成折叠结构，而且第二横板通过滑块和滑道之间的配合与底板构成滑动平移结构。
优选的，所述存放机构包括铰链、挡板、把手，且铰链的右侧连接有挡板，所述挡板的表面安置有把手，所述挡板通过铰链与中间板之间构成转动结构，且中间板为中空的矩形结构。
优选的，所述靠板通过气压推杆和转轴之间的配合与床板构成转动结构，且栏杆的水平高度大于床板的水平高度。
与现有技术相比，本实用新型的有益效果是：该具有防摔落装置的护理床在便于进行移动的同时不会影响到护理床的移动，便于患者家属进行陪床，使用便利，对空间的利用充分，能够对患者的生活必需品进行存放，且安全性高，患者不会从边缘摔落；
1、该具有防摔落装置的护理床通过陪床机构的设置，通过滑块在滑道中的移动能够将第二横板滑出，滑道的开口处面积小于滑块的面积，使滑块不会从滑道中脱落，将第二横板滑出后，通过合页将第一横板展开，然后通过连接块调节支脚的角度，使第一横板和第二横板构成一个床形平面，便于家属进行陪床，解决了一般护理床在进行陪床时，家属进行陪床需要使用其他设备的情况，使用便利；
2、该具有防摔落装置的护理床通过护栏、气压推杆和存放机构的设置，气压推杆的型号为SC32-25-S，通过气压推杆的工作带动靠板进行角度上的调节，使靠板能够抬起或放下，从而使患者的使用更加舒适，栏杆对床板上卧躺的患者提供保护，防止其从床板的边缘摔落，提升了护理床的安全性，通过铰链和把手能够将挡板转开，从而将中间板的左端打开，中间板的左端能够对患者的生活必需品进行存放，便于对其进行存取，使护理床内部的空间能够充分的进行利用。
附图说明

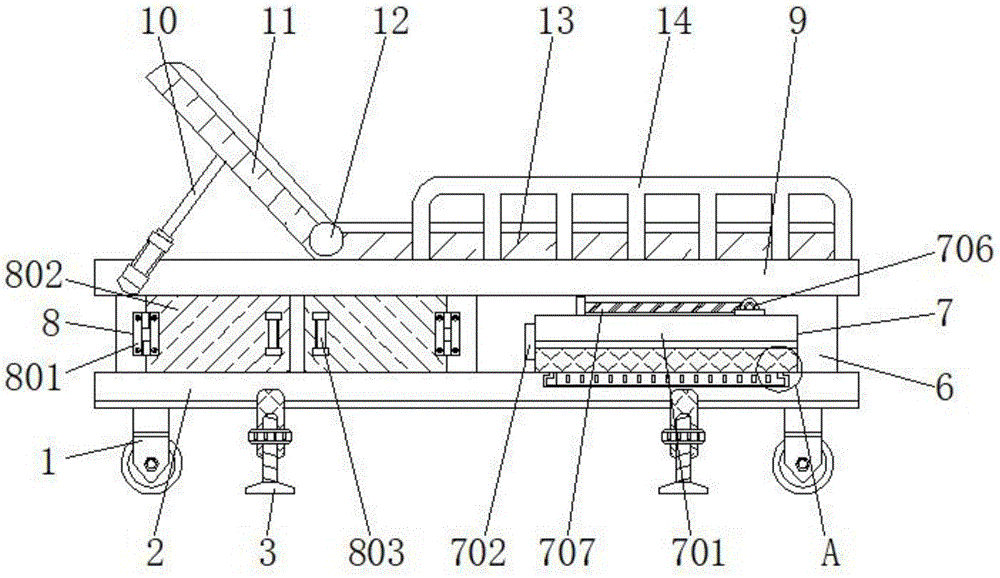

图1为本实用新型的正视结构示意图；
图2为本实用新型的平衡脚侧面结构示意图；
图3为本实用新型的图1中A处放大结构示意图。
图中：1、万向轮；2、底板；3、平衡脚；4、连接轴；5、固定块；6、中间板；7、陪床机构；701、第一横板；702、合页；703、第二横板；704、滑块；705、滑道；706、连接块；707、支脚；8、存放机构；801、铰链；802、挡板；803、把手；9、支撑板；10、气压推杆；11、靠板；12、转轴；13、床板；14、栏杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种具有防摔落装置的护理床，包括万向轮1、连接轴4和中间板6，万向轮1的上方固定有底板2，且万向轮1的右侧安装有平衡脚3，连接轴4的后方连接有固定块5，且连接轴4位于平衡脚3的后方，中间板6的内部安置有陪床机构7，且中间板6位于底板2的上方，陪床机构7的左侧安装有存放机构8，且存放机构8的上方固定有支撑板9，支撑板9的前端连接有气压推杆10，且气压推杆10的上方安装有靠板11，靠板11的右侧连接有转轴12，且转轴12的右侧安装有床板13，床板13的前端设置有栏杆14；
进一步的，平衡脚3通过连接轴4与固定块5之间构成转动结构，且固定块5与底板2之间为焊接，并且平衡脚3的底端与万向轮1的底端位于同一水平高度，平衡脚3对护理床提供了平衡支撑的作用，使护理床可以平稳的放置，提升了护理床的稳定性，万向轮1可以将护理床移动时与地面之间的摩擦力由滑动摩擦转变成滚动摩擦，大大的减小了护理床移动时与地面产生的摩擦力，使护理床的移动更加方便，固定块5提升了平衡脚3与底板2之间连接的牢固性，从而提升了护理床的牢固性，在需要对护理床进行移动时，通过连接轴4可以将平衡脚3转起，使平衡脚3不会妨碍到护理床的移动，在便于护理床移动的同时不会影响到护理床的平稳放置；
进一步的，陪床机构7包括第一横板701、合页702、第二横板703、滑块704、滑道705、连接块706和支脚707，且第一横板701的左侧连接有合页702，合页702的下方固定有第二横板703，且第二横板703的底端安置有滑块704，滑块704的外部设置有滑道705，第一横板701的上方固定有连接块706，且连接块706的左侧连接有支脚707；
进一步的，第一横板701与第二横板703之间的面积相等，且支脚707通过连接块706与第一横板701之间构成转动结构，并且第一横板701通过合页702与第二横板703构成折叠结构，而且第二横板703通过滑块704和滑道705之间的配合与底板2构成滑动平移结构，通过滑块704在滑道705中的移动能够将第二横板703滑出，滑道705的开口处面积小于滑块704的面积，使滑块704不会从滑道705中脱落，将第二横板703滑出后，通过合页702将第一横板701展开，然后通过连接块706调节支脚707的角度，使第一横板701和第二横板703构成一个床形平面，便于家属进行陪床，解决了一般护理床在进行陪床时，家属进行陪床需要使用其他设备的情况，使用便利；
进一步的，存放机构8包括铰链801、挡板802、把手803，且铰链801的右侧连接有挡板802，挡板802的表面安置有把手803，挡板802通过铰链801与中间板6之间构成转动结构，且中间板6为中空的矩形结构，通过铰链801和把手803能够将挡板802转开，从而将中间板6的左端打开，中间板6的左端能够对患者的生活必需品进行存放，便于对其进行存取，使护理床内部的空间能够充分的进行利用；
进一步的，靠板11通过气压推杆10和转轴12之间的配合与床板13构成转动结构，且栏杆14的水平高度大于床板13的水平高度，气压推杆10的型号为SC32-25-S，通过气压推杆10的工作带动靠板11进行角度上的调节，使靠板11能够抬起或放下，从而使患者的使用更加舒适，栏杆14对床板13上卧躺的患者提供保护，防止其从床板13的边缘摔落，提升了护理床的安全性。
工作原理：该具有防摔落装置的护理床的使用原理为，首先将护理床组接好，然后通过连接轴4将平衡脚3转起，再推动护理床，万向轮1将护理床移动时与地面之间的摩擦力由滑动摩擦转变成滚动摩擦，大大的减小了护理床移动时与地面产生的摩擦力，使护理床的移动更加方便，将护理床推到合适的位置，再将平衡脚3放下，平衡脚3对护理床提供了平衡支撑的作用，使护理床可以平稳的放置，将床单等物品铺在床板13上后，患者即可躺在床板13上，通过气压推杆10的工作带动靠板11进行角度上的调节，使靠板11能够抬起或放下，从而使患者的使用更加舒适，栏杆14对床板13上卧躺的患者提供保护，防止其从床板13的边缘摔落，提升了护理床的安全性；
通过铰链801和把手803能够将挡板802转开，从而将中间板6的左端打开，中间板6的左端能够对患者的生活必需品进行存放，便于对其进行存取，使护理床内部的空间能够充分的进行利用，通过滑块704在滑道705中的移动能够将第二横板703滑出，滑道705的开口处面积小于滑块704的面积，使滑块704不会从滑道705中脱落，将第二横板703滑出后，通过合页702将第一横板701展开，然后通过连接块706调节支脚707的角度，使第一横板701和第二横板703构成一个床形平面，便于家属进行陪床，解决了一般护理床在进行陪床时，家属进行陪床需要使用其他设备的情况，使用便利。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
