技术领域
本实用新型涉及砂粒过筛技术领域，尤其涉及一种建筑工地用砂粒过筛装置。
背景技术
建筑工地是一处正在发展建筑项目，进行土木工程的地点，其范围常有围板、铁丝网或者围墙所封闭，限制人员及物料、机械和车辆的进出，有物业管理管理员把守，在工地内通常都会进行筛沙工作；
然而现有的砂粒过筛装置的筛选种类单一，筛选效果较差，且在过筛时砂粒容易散落，过筛效率低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在砂粒过筛装置的筛选种类单一，筛选效果较差，且在过筛时砂粒容易散落，过筛效率低的缺点，而提出的一种建筑工地用砂粒过筛装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种建筑工地用砂粒过筛装置，包括底座，所述底座的顶部固定安装有过筛箱，过筛箱的顶部开设有进料孔，进料孔内固定安装有进料斗，过筛箱的一侧内壁上开设有两个滑槽，两个滑槽内均滑动安装有滑块，两个滑块的顶部均焊接有压簧，两个压簧的顶端焊接在对应的两个滑槽的顶部内壁上，两个滑块的一侧均固定安装有筛板，所述过筛箱的另一侧内壁上开设有两个下料孔，过筛箱的一侧固定安装有两个导板，导板与对应的下料孔相适配，过筛箱的一侧内壁上开设有通孔，所述过筛箱内转动安装有第一输送辊，底座的顶部固定安装有固定板，固定板的一侧转动安装有第二输送辊，第二输送辊与第一输送辊上啮合有同一个输送带，输送带设置在通孔内。
优选的，所述过筛箱的一侧内壁上开设有两个转动孔，两个转动孔内均转动安装有转动杆，两个转动杆的一端均固定安装有凸轮，凸轮与对应的筛板的底部相接触，转动杆带动对应的凸轮转动，凸轮顶动对应的筛板，筛板被顶起后带动滑块在滑槽内滑动。
优选的，两个转动杆的另一端均固定安装有蜗轮，过筛箱的一侧固定安装有伺服电机，伺服电机的输出轴上固定连接有控制杆，控制杆上固定套设有两个蜗杆，蜗杆与蜗轮啮合，伺服电机带动控制杆转动，控制杆带动两个蜗杆转动，蜗杆带动对应的蜗轮转动。
优选的，两个筛板的顶部均开设有滑孔，两个滑孔内滑动安装有同一个固定杆，固定杆的两端分别固定连接在过筛箱的两侧内壁上，筛板移动时固定杆被动在滑孔内滑动，可以稳定筛板移动时的位置。
优选的，所述第二输送辊的一侧固定安装有第二锥齿轮，控制杆的底端固定安装有第一锥齿轮，第一锥齿轮与第二锥齿轮啮合，控制杆在转动的同时还带动第一锥齿轮转动，第一锥齿轮带动第二锥齿轮转动。
优选的，所述过筛箱的两侧内壁上均开设有转动槽，第一输送辊的两侧均固定安装有转动块，转动块转动安装在对应的转动槽内，第一输送辊转动时带动转动块在转动槽内转动，可以稳定第一输送辊转动时的位置。
与现有技术相比，本实用新型的有益效果在于：
(1)本方案通过将砂粒放入进料斗内后，砂粒进入过筛箱内的筛板上，伺服电机带动控制杆转动，控制杆带动两个蜗杆转动，蜗轮带动对应的转动杆转动，凸轮顶动对应的筛板，筛板被顶起后带动滑块在滑槽内滑动，压簧的弹性作用可带动筛板复位移动；
(2)本方案通过筛板对砂粒进行晃动筛分，筛分下来的砂粒经过下料孔流出并由导板导出指定位置，两个筛板对砂粒双重过筛后，没有被过筛下来的砂粒落在输送带上，第一锥齿轮带动第二锥齿轮转动，第二输送辊带动输送带运动，输送带将砂粒输送出过筛箱外；
本实用新型结构合理，操作方便，该砂粒过筛装置的筛选种类多样，筛选效果较好，且在过筛时砂粒不会散落在外面，过筛效率高。
附图说明

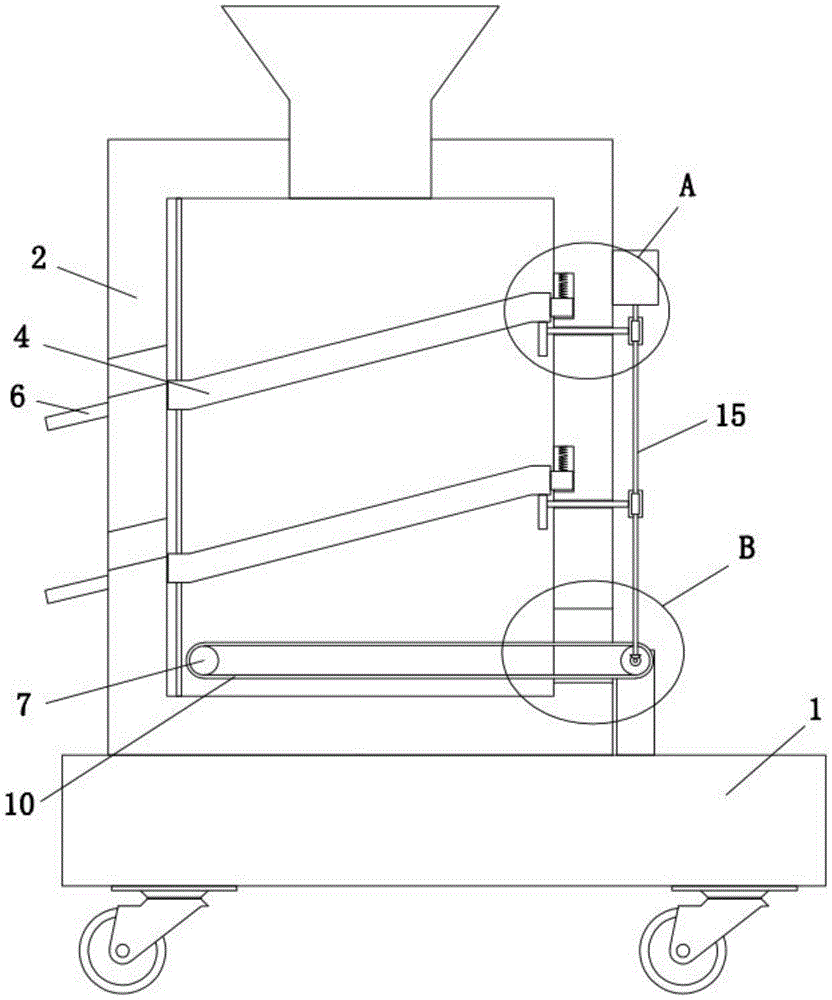

图1为本实用新型提出的一种建筑工地用砂粒过筛装置的主视结构示意图；
图2为本实用新型提出的一种建筑工地用砂粒过筛装置的A部分结构示意图；
图3为本实用新型提出的一种建筑工地用砂粒过筛装置的B部分结构示意图。
图中：1、底座；2、过筛箱；3、滑块；4、筛板；5、压簧；6、导板；7、第一输送辊；8、固定板；9、第二输送辊；10、输送带；11、转动杆；12、凸轮；13、蜗轮；14、伺服电机；15、控制杆；16、蜗杆；17、第一锥齿轮；18、第二锥齿轮；19、通孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种建筑工地用砂粒过筛装置，包括底座1，底座1的顶部固定安装有过筛箱2，过筛箱2的顶部开设有进料孔，进料孔内固定安装有进料斗，过筛箱2的一侧内壁上开设有两个滑槽，两个滑槽内均滑动安装有滑块3，两个滑块3的顶部均焊接有压簧5，两个压簧5的顶端焊接在对应的两个滑槽的顶部内壁上，两个滑块3的一侧均固定安装有筛板4，过筛箱2的另一侧内壁上开设有两个下料孔，过筛箱2的一侧固定安装有两个导板6，导板6与对应的下料孔相适配，过筛箱2的一侧内壁上开设有通孔19，过筛箱2内转动安装有第一输送辊7，底座1的顶部固定安装有固定板8，固定板8的一侧转动安装有第二输送辊9，第二输送辊9与第一输送辊7上啮合有同一个输送带10，输送带10设置在通孔19内。
本实施例中，过筛箱2的一侧内壁上开设有两个转动孔，两个转动孔内均转动安装有转动杆11，两个转动杆11的一端均固定安装有凸轮12，凸轮12与对应的筛板4的底部相接触，转动杆11带动对应的凸轮12转动，凸轮12顶动对应的筛板4，筛板4被顶起后带动滑块3在滑槽内滑动。
本实施例中，两个转动杆11的另一端均固定安装有蜗轮13，过筛箱2的一侧固定安装有伺服电机14，伺服电机14的输出轴上固定连接有控制杆15，控制杆15上固定套设有两个蜗杆16，蜗杆16与蜗轮13啮合，伺服电机14带动控制杆15转动，控制杆15带动两个蜗杆16转动，蜗杆16带动对应的蜗轮13转动。
本实施例中，两个筛板4的顶部均开设有滑孔，两个滑孔内滑动安装有同一个固定杆，固定杆的两端分别固定连接在过筛箱2的两侧内壁上，筛板4移动时固定杆被动在滑孔内滑动，可以稳定筛板4移动时的位置。
本实施例中，第二输送辊9的一侧固定安装有第二锥齿轮18，控制杆15的底端固定安装有第一锥齿轮17，第一锥齿轮17与第二锥齿轮18啮合，控制杆15在转动的同时还带动第一锥齿轮17转动，第一锥齿轮17带动第二锥齿轮18转动。
本实施例中，过筛箱2的两侧内壁上均开设有转动槽，第一输送辊7的两侧均固定安装有转动块，转动块转动安装在对应的转动槽内，第一输送辊7转动时带动转动块在转动槽内转动，可以稳定第一输送辊7转动时的位置。
本实施例中，通过将砂粒放入进料斗内后，砂粒进入过筛箱2内的筛板4上，两个筛板4上的筛孔直径不同，将伺服电机14连接到建筑工地的电源插座上，伺服电机14带动控制杆15转动，控制杆15带动两个蜗杆16转动，蜗杆16带动对应的蜗轮13转动，蜗轮13带动对应的转动杆11转动，转动杆11带动对应的凸轮12转动，凸轮12顶动对应的筛板4，筛板4被顶起后带动滑块3在滑槽内滑动，滑块3压动压簧5，压簧5的弹性作用可带动筛板4复位移动，以此往复使得筛板4上下来回晃动，通过筛板4对砂粒进行晃动筛分，筛分下来的砂粒经过下料孔流出并由导板6导出指定位置，导板6的长度可以根据具体需要进行加长或缩短，两个筛板4对砂粒双重过筛后，没有被过筛下来的砂粒落在输送带10上，控制杆15在转动的同时还带动第一锥齿轮17转动，第一锥齿轮17带动第二锥齿轮18转动，第二锥齿轮18带动第二输送辊9转动，第二输送辊9带动输送带10运动，输送带10将砂粒输送出过筛箱2外，本实用新型结构合理，操作方便，该砂粒过筛装置的筛选种类多样，筛选效果较好，且在过筛时砂粒不会散落在外面，过筛效率高。
