技术领域
本实用新型涉及建筑施工技术领域，具体为一种建筑工程工具式防护栏杆。
背景技术
施工方再给高楼内部进行施工时，需要对楼梯进行浇筑，楼梯在浇筑完成后，仅仅是简单的一个雏形，在楼梯边缘处不具备任何防护功能，为保障建筑施工人员的安全，就需要在楼梯边缘处安装具有防护功能的楼梯防护栏杆。
现有的楼梯防护拉杆多半采用临边安全护栏，常常采用钢筋焊接防护栏杆，或采用钢管以及各类扣件组合而成，这种护栏用钢量大，钢管高低不一，在后续拆卸时非常的麻烦，一般不能重复使用，成本较高。
同时，现有的防护护栏不能根据不同的楼梯的长短去调整护栏的长度，有时需要多根横管进行拼接，安装十分的不便。
实用新型内容
针对现有技术的不足，本实用新型提供了一种建筑工程工具式防护栏杆，具备方便拆卸和自由调节护栏长度的优点，解决了上述背景技术中提出的问题。
本实用新型提供如下技术方案：一种建筑工程工具式防护栏杆，包括竖杆，所述竖杆的数量为两个，两个所述竖杆之间设有横杆，所述横杆的左右两侧均固定安装有安装板，所述安装板的正面固定安装有固定板，所述固定板的正面固定安装有保护壳，所述保护壳内活动套接有拉手，所述拉手的左端贯穿保护壳和安装板并延伸至竖杆的内壁，且拉手的右端贯穿保护壳，所述拉手外表面套接有弹簧，所述弹簧的一端与保护壳内腔的左端固定连接，且另一端与保护壳内腔的右端固定连接，所述拉手位于保护壳外部的一端固定连接有连接杆，且连接杆延伸至所述竖杆的侧壁上，所述连接杆的末端固定连接有转轴，所述转轴底端转动连接有固定扣，所述横杆包括内杆和外杆，所述内杆活动套接在所述外杆内，所述内杆的右端固定连接有伸缩弹簧，且伸缩弹簧的右端与所述外杆内腔的右端固定连接，所述内杆右端的上表面固定连接有上限位块，所述内杆右端的下表面固定连接有下限位块，所述内杆上内壁靠近上限位块的位置开设有保护腔，所述保护腔内固定安装有自锁装置，所述外杆的上表面开设有限位槽，所述自锁装置的顶端与限位槽活动卡接。
优选的，所述竖杆的底端焊接固定有底座，所述底座的左右两端开设有螺栓孔。
优选的，所述竖杆侧壁上固定安装有位于固定扣下方的固定块，所述固定块的宽度与固定扣孔位的宽度相同，且固定块与固定扣活动卡接。
优选的，所述下限位块的形状为凸字形，且所述外杆内腔下表面固定安装有与下限位块宽度相适配的滑动槽，且下限位块与滑动槽活动卡接。
优选的，所述自锁装置包括限位拉杆、限位板和限位弹簧，所述限位拉杆活动套接在保护腔内，且顶端贯穿保护腔的上表面，所述限位拉杆底端固定安装有限位板，所述限位拉杆外表面活动套接有限位弹簧，所述限位弹簧的一端与保护腔的顶端固定连接，且另一端与限位板的顶端固定连接，所述限位拉杆与限位槽活动卡接。
优选的，所述限位槽的宽度与限位拉杆的宽度相适配。
优选的，所述竖杆的侧壁上开设有与拉手宽度相适配的固定孔，且所述拉手与固定孔活动卡接。
与现有技术对比，本实用新型具备以下有益效果：
1、该建筑工程工具式楼梯防护栏杆，通过在横杆左右两侧固定的安装板，安装板上固定安装的拉手在弹簧的作用下插入竖杆的固定孔内，同时固定扣的设置防止横杆被向外拉开，后续拆卸时只需向上抬起固定扣和向外拉动拉手即可完成横杆与竖杆的分离，从而具备方便拆卸的优点。
2、该建筑工程工具式楼梯防护栏杆，通过内杆与外杆的套接，当栏杆的长度需要做出相应改变时，只需向上拉动固定在内杆上的自锁装置，同时向内或向外推动内杆，到达合适位置时，松开自锁装置，自锁装置上的限位栏杆将会自动落入限位槽内完成自锁，从而达到了自由调节护栏长度的优点。
附图说明

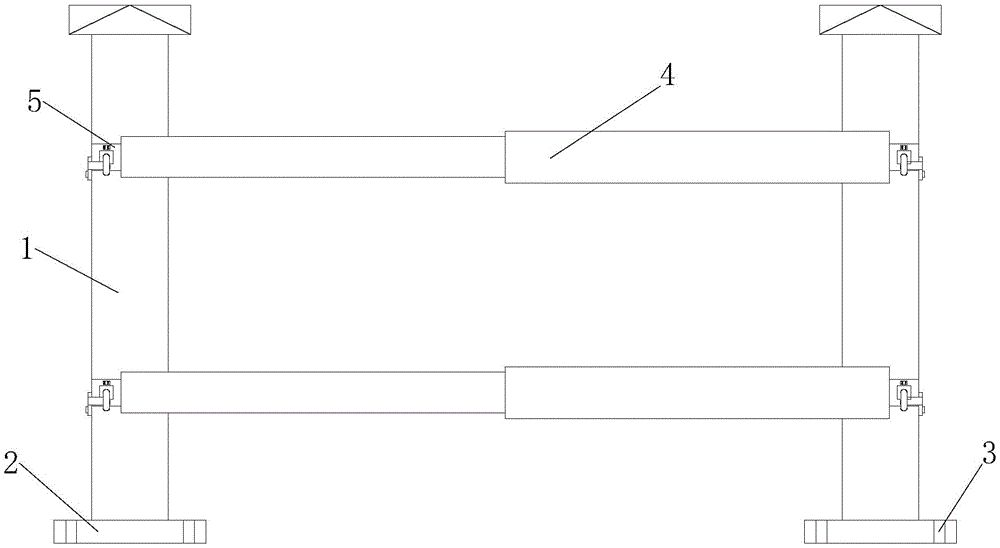

图1为本实用新型结构正视图；
图2为本实用新型竖杆结构的侧视图；
图3为本实用新型横杆的结构示意图；
图4为本实用新型内杆末端的结构示意图；
图5为本实用新型外杆上表面结构示意图；
图6为图4中A处的结构放大图；
图7为本实用新型下限位块和滑动槽的结构示意图。
图中：1、竖杆；2、底座；3、螺栓孔；4、横杆；5、安装板；6、固定板；7、保护壳；8、拉手；9、弹簧；10、固定孔；11、连接杆；12、转轴；13、固定扣；14、固定块；15、内杆；16、外杆；17、伸缩弹簧；18、上限位块；19、下限位块；20、滑动槽；21、自锁装置；211、限位拉杆；212、限位板；213、限位弹簧；22、保护腔；23、限位槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-7，一种建筑工程工具式防护栏杆，包括竖杆1，竖杆1的数量为两个，且可根据需要进行增加，两个竖杆1之间设有横杆4，横杆4的左右两侧均固定安装有安装板5，安装板5的正面固定安装有固定板6，固定板6的正面固定安装有保护壳7，保护壳7内活动套接有拉手8，拉手8的左端贯穿保护壳7和安装板5并延伸至竖杆1的内壁，且拉手8的右端贯穿保护壳7，拉手8外表面套接有弹簧9，弹簧9的一端与保护壳7内腔的左端固定连接，且另一端与保护壳7内腔的右端固定连接，拉手8位于保护壳7外部的一端固定连接有连接杆11，连接杆11与拉手8为一体成型，且连接杆11延伸至竖杆1的侧壁上，连接杆11的末端固定连接有转轴12，转轴12底端转动连接有固定扣13，横杆4包括内杆15和外杆16，内杆15活动套接在外杆16内，内杆15的右端固定连接有伸缩弹簧17，且伸缩弹簧17的右端与外杆16内腔的右端固定连接，内杆15右端的上表面固定连接有上限位块18，内杆15右端的下表面固定连接有下限位块19，内杆15上内壁靠近上限位块18的位置开设有保护腔22，保护腔22内固定安装有自锁装置21，外杆16的上表面开设有限位槽23，自锁装置21的顶端与限位槽23活动卡接。
进一步地，竖杆1的底端焊接固定有底座2，底座2的左右两端开设有螺栓孔3，螺栓孔3用于固定固定螺栓。
进一步地，竖杆1侧壁上固定安装有位于固定扣13下方的固定块14，固定块14的宽度与固定扣13孔位的宽度相同，且固定块14与固定扣13活动卡接。
进一步地，下限位块19的形状为凸字形，且外杆16内腔下表面固定安装有与下限位块19宽度相适配的滑动槽20，且下限位块19与滑动槽20活动卡接。
进一步地，自锁装置21包括限位拉杆211、限位板212和限位弹簧213，限位拉杆211活动套接在保护腔22内，且顶端贯穿保护腔22的上表面，限位拉杆211底端固定安装有限位板212，限位拉杆211外表面活动套接有限位弹簧213，限位弹簧213的一端与保护腔22的顶端固定连接，且另一端与限位板212的顶端固定连接，限位拉杆211与限位槽23活动卡接，当弹簧为最长压缩状态时，限位拉杆211刚好落到限位槽23内。
进一步地，限位槽23的宽度与限位拉杆211的宽度相适配。
进一步地，竖杆1的侧壁上开设有与拉手8宽度相适配的固定孔10，且拉手8与固定孔10活动卡接。
工作原理：该建筑工程工具式防护栏杆在使用时，向上拉动自锁装置21上的限位拉杆211，限位弹簧213发生形变变短，相应带动限位拉杆211和限位板212向上位移，此时向内或向外推动内杆15，内杆15在伸缩弹簧17的作用下，向内或向外运动，横杆4本身相应变短或变长，当达到合适的长度时，松开限位拉杆211，在限位弹簧213的作用下，限位拉杆211直接掉落到外杆16上表面开设的限位槽23内，从而改变了横杆4的长度，此时将竖杆1与横杆4通过竖杆1底部的底座2的螺栓孔3，使用膨胀螺栓固定在楼梯的边缘处，当需要拆卸栏杆时，只需拧下膨胀螺栓，将固定扣13向上抬起，使固定扣13与固定块14分离，同时向外拉动拉手8，在弹簧9的作用下拉手8与固定孔10发生分离，在所有安装板5与竖杆1的连接处重复这一步骤，即可方便的完成横杆4与竖杆1的分离，从而完成拆卸。
