技术领域
本实用新型涉及PVC塑料管领域,更具体地说,涉及一种抗划伤PVC塑料管。
背景技术
PVC塑料管以PVC为原料制成的管材,具有重量轻、安装方便、防水、防潮、防虫蛀的特点,并且有耐污性好、好清洗、有隔音、隔热的良好性能,特别是新工艺加入了阻燃材料,使其能离火即灭,较为安全。
目前PVC塑料管如果遇到尖锐硬物划伤,造成管道划伤后,管道承压能力显著下降,易造成爆管漏水,燃气泄漏事故,目前的PVC塑料管会在管外包覆保护层来对PVC塑料管进行保护,但保护层大多固定在PVC塑料管上,损坏后不易修补更换,且不易根据不同安装环境进行更换。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的问题,本实用新型的目的在于提供一种抗划伤PVC塑料管,它可以实现易于保护PVC管,防止PVC管损坏,方便根据使用环境更换保护层。
2.技术方案
为解决上述问题,本实用新型采用如下的技术方案。
一种抗划伤PVC塑料管,包括PVC管主体,所述PVC管主体的两端均固定连接有法兰连接端,一对所述PVC管主体之间设有与PVC管主体相匹配的保护层,保护层包括弹性基板,弹性基板的内壁上连接有功能层,所述保护层套接在PVC管主体上,所述保护层的上下两端均设有限位框架,所述限位框架的一端固定连接有多个均匀分布的卡柱,所述限位框架的另一端开凿有多个与卡柱相匹配的卡槽,所述卡槽内固定连接有卡套,一对所述限位框架的两端通过卡柱和卡套卡接,所述限位框架的外壁上固定连接有两对延伸板,两个所述延伸板之间连接有双头螺栓,易于保护PVC管,防止PVC管损坏,方便根据使用环境更换保护层。
进一步的,所述PVC管主体的内壁上铺设有树脂层,所述树脂层由环氧乙基树脂制成,易于保护PVC管主体的内壁,使PVC管主体的内壁不易被PVC管主体中流动的固态物质损坏。
进一步的,所述保护层上开凿有开口槽,所述保护层包括弹性基板(201),方便保护层的安装。
进一步的,所述卡柱设置为十八个,所述卡套为橡胶环,使限位框架卡接紧密,牢固。
进一步的,一对所述法兰连接端上均连接有与限位框架相匹配的密封环,提高限位框架与一对法兰连接端之间的密封性。
3.有益效果
相比于现有技术,本实用新型的优点在于:
(1)本方案易于保护PVC管,防止PVC管损坏,方便根据使用环境更换保护层。
(2)PVC管主体的内壁上铺设有树脂层,树脂层由环氧乙基树脂制成,易于保护PVC管主体的内壁,使PVC管主体的内壁不易被PVC管主体中流动的固态物质损坏。
(3)保护层上开凿有开口槽,保护层包括弹性基板(201),方便保护层的安装。
(4)卡柱设置为十八个,卡套为橡胶环,使限位框架卡接紧密,牢固。
(5)一对法兰连接端上均连接有与限位框架相匹配的密封环,提高限位框架与一对法兰连接端之间的密封性。
附图说明

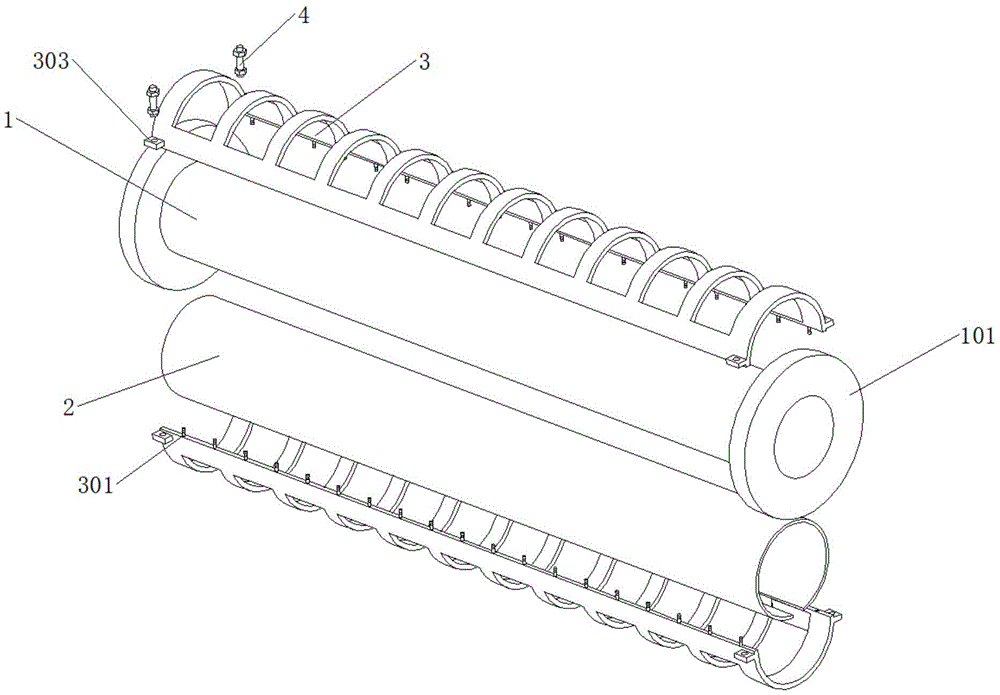

图1为本实用新型的爆炸图;
图2为本实用新型的立体图;
图3为本实用新型的截面图;
图4为图3中A处的结构示意图。
图中标号说明:
1PVC管主体、101法兰连接端、102树脂层、2保护层、201弹性基板、202功能层、3限位框架、301卡柱、302卡套、303延伸板、4双头螺栓。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述;显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“套设/接”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1:
请参阅图1和图2,一种抗划伤PVC塑料管,包括PVC管主体1,PVC管主体1的内壁上铺设有树脂层102,树脂层102由环氧乙基树脂制成,易于保护PVC管主体1的内壁,使PVC管主体1的内壁不易被PVC管主体1中流动的固态物质损坏,PVC管主体1的两端均固定连接有法兰连接端101,一对PVC管主体1之间设有与PVC管主体1相匹配的保护层2,保护层2上开凿有开口槽,保护层2包括弹性基板201,弹性基板201由改性橡胶制成,弹性基板201起到保护作用,弹性基板201的内壁上连接有功能层202,功能层202可为棉质保温层、橡胶防水层或防腐层等,技术人员可根据使用环境在PVC管主体与限位框架3之间具有不同功能层202的保护层2,保护层2套接在PVC管主体1上,保护层2的上下两端均设有限位框架3,使用限位框架3固定保护层2,不仅可以将保护层2固定牢固,而且用料较少,易于降低成本。
请参阅图3和图4,限位框架3的一端固定连接有多个均匀分布的卡柱301,限位框架3的另一端开凿有多个与卡柱301相匹配的卡槽,卡槽内固定连接有卡套302,一对限位框架3的两端通过卡柱301和卡套302卡接,限位框架3的外壁上固定连接有两对延伸板303,两个延伸板303之间连接有双头螺栓4。
方便保护层2的安装,卡柱301设置为十八个,卡套302为橡胶环,使限位框架3卡接紧密,牢固,一对法兰连接端101上均连接有与限位框架3相匹配的密封环,提高限位框架3与一对法兰连接端101之间的密封性。
通过保护层2和限位框架3对PVC管主体1的外壁进行保护,防止PVC管主体1受损,当需要更换保护层2时,使用者可松开双头螺栓4,然后拉动一对限位框架3,使卡柱301与卡套302分离,即可将一对限位框架3从保护层2上取下,然后可进行保护层2的更换,技术人员可根据使用环境更换不同种类的保护层2,例如棉质保温层或橡胶防水层等,将新的保护层2套接在PVC管主体1上后,将一对限位框架3的内壁与保护层2贴合并通过多个卡柱301与卡套302卡接,实现一对限位框架3的卡接,然后使用双头螺栓4将一对延伸板303固定,通过限位框架3的作用使一对限位框架3将保护层2抱紧,使弹性基板201将功能层202压紧,实现功能层202与PVC管主体1紧密贴合,使功能层202与PVC管主体1之间不易产生空隙,使保护层2可以更好的保护PVC管主体1。
以上所述,仅为本实用新型较佳的具体实施方式;但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其改进构思加以等同替换或改变,都应涵盖在本实用新型的保护范围内。
