技术领域
本实用新型涉及PVC制品技术领域，更具体的，涉及一种适用于PVC地板的安装结构。
背景技术
PVC地板在进行安装时，需要将沿合缝处翻开相邻的两片地板，将配套的专用施工胶带连接带放在合缝处下侧，在连接带表面刷胶，先把其中一张板粘住一半连接带，然后将另一半粘在剩余的连接带上，将缝隙靠紧；
由专利号为CN201320322223.0提供的一种实用新型专利，一种具有自黏合结构的PVC地板，包括PVC地板块，所述PVC地板块背面涂覆有胶黏剂层，底面层通过胶黏剂层黏贴于PVC地板块背面，所述PVC地板块与底面层错位黏贴；本实用新型是一种具有自黏合结构的PVC地板，铺设时无需对地面进行处理，省去了繁杂的地面处理工艺，使铺装变得极为简便，普通消费者即可自行完成地板的铺装；
基于上述检索发现，现有的PVC地板在进行安装时，通常需要在地板两侧涂覆胶水，进行粘合，现有地板在涂覆胶水后，需要使用者将地板之间进行粘合，而现有的地板在进行粘合不方便使用者对地板进行进行快速固定，且使得现有地板在进行对接时工作效率较低，并现有的PVC地板通常只使用粘合，从而使得现有的地板稳固性较差。
实用新型内容
本实用新型旨在于解决背景中现有的PVC地板不方便快速进行对接，对接时工作效率较低，稳固性较差的问题，从而提供一种适用于PVC地板的安装结构。
为实现上述目的，本实用新型提供如下技术方案：一种适用于PVC地板的安装结构，包括地板，所述地板的侧面安装有贯穿槽，所述地板的另一侧安装有贯穿架，所述贯穿架内部贯穿有孔洞；
所述地板的底端安装有对接杆，所述地板的顶端安装有固定架，所述固定架的内部贯穿有对接槽，所述对接槽的一侧贯穿连接有凹槽，所述凹槽的两侧嵌入有卡槽，所述固定架的两侧贯穿有轨道，所述轨道的内部滑动连接有滑动杆。
优选的，所述滑动杆的一侧贯穿轨道内部并延伸至对接槽的内部，且滑动杆通过对接杆与卡槽嵌套连接。
优选的，所述对接槽和凹槽均与对接杆依次对应设置，所述凹槽分别嵌入于地板的内部，且对接杆通过凹槽与地板贯穿连接。
优选的，所述滑动杆、对接槽和孔洞内部分别填充胶水，所述滑动杆侧面呈工字状设置，且滑动杆分别贯穿设置于固定架内侧。
优选的，所述固定架呈凹状设置有多个均匀分布于地板的一端，且贯穿架分别与固定架呈水平方向依次对应设置。
优选的，所述孔洞贯穿有4-6个于贯穿架的侧面，所述贯穿架形状与贯穿槽配套设置，且孔洞通过贯穿架贯穿于贯穿槽的内部。
优选的，所述地板呈长方体设置，所述贯穿槽呈横向“T”状设置于地板的侧面，且贯穿槽和贯穿架分别安装于地板长度较短两侧。
本实用新型提供了一种适用于PVC地板的安装结构，具有以下有益效果：
1、该种适用于PVC地板的安装结构设置有固定架，使得当需要将地板进行安装时，将地板一侧的对接杆嵌入于对接槽内部，并对接杆挤压至滑动杆的一侧，且将对接槽和滑动杆内部的一侧填充胶水，使用者将对接杆于对接槽内部进行推动，对接杆在进行推动时带动滑动杆于轨道内部进行滑动，使得对接杆能够贯穿至凹槽内部，且对接杆能够带动滑动杆嵌入于卡槽内部，从而使得该种地板能够在对接时进行安装，提高了现有地板的安装效率，并能够方便使用者对地板两侧胶水进行填充。
2、该种适用于PVC地板的安装结构设置有贯穿架，使得当地板两端安装完毕后，将贯穿架贯穿至贯穿槽内部，从而达到了能够快速将地板两侧进行对接的效果，且能够通过将孔洞内部填充胶水，使得在贯穿架与贯穿槽进行对接时，能够通过在孔洞内部填充胶水，对该种地板之间进行进一步的加固。
附图说明

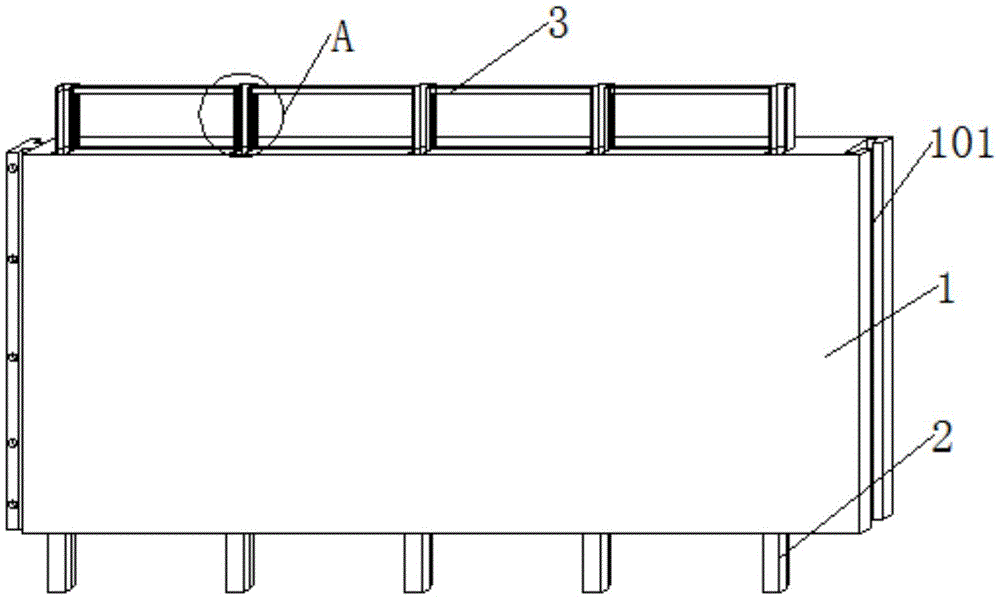

图1为本实用新型的整体结构示意图。
图2为本实用新型的图1中A处剖面结构示意图。
图3为本实用新型的地板局部结构示意图。
图1-3中：1-地板，101-贯穿槽，102-贯穿架，103-孔洞，2-对接杆，3-滑动杆，4-固定架，401-对接槽，402-轨道，5-凹槽，501-卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型实施例中，一种适用于PVC地板的安装结构，包括地板1，地板1的侧面安装有贯穿槽101，地板1的另一侧安装有贯穿架102，贯穿架102内部贯穿有孔洞103；
地板1的底端安装有对接杆2，地板1的顶端安装有固定架4，固定架4的内部贯穿有对接槽401，对接槽401的一侧贯穿连接有凹槽5，凹槽5的两侧嵌入有卡槽501，固定架4的两侧贯穿有轨道402，轨道402的内部滑动连接有滑动杆3。
在本实施例中：滑动杆3的一侧贯穿轨道402内部并延伸至对接槽401的内部，且滑动杆3通过对接杆2与卡槽501嵌套连接，通过设置有滑动杆3，使得可通过对接杆2，使得可通过对接杆2贯穿至对接槽401内部，方便地板1之间进行对接。
在本实施例中：对接槽401和凹槽5均与对接杆2依次对应设置，凹槽5分别嵌入于地板1的内部，且对接杆2通过凹槽5与地板1贯穿连接，通过设置有凹槽5，使得可通过凹槽5方便对接杆2贯穿至地板1的内部。
在本实施例中：滑动杆3、对接槽401和孔洞103内部分别填充胶水，滑动杆3侧面呈工字状设置，且滑动杆3分别贯穿设置于固定架4内侧，通过设置有滑动杆3，使得可通过滑动杆3方便地板1之间进行进一步加固限位。
在本实施例中：固定架4呈凹状设置有多个均匀分布于地板1的一端，且贯穿架102分别与固定架4呈水平方向依次对应设置，设置有固定架4，使得当需要将地板1进行安装时，将地板1一侧的对接杆2嵌入于对接槽401内部，并对接杆2挤压至滑动杆3的一侧，且将对接槽401和滑动杆3内部的一侧填充胶水，使用者将对接杆2于对接槽401内部进行推动，对接杆2在进行推动时带动滑动杆3于轨道402内部进行滑动，使得对接杆2能够贯穿至凹槽5内部，且对接杆2能够带动滑动杆3嵌入于卡槽501内部，从而使得该种地板1能够在对接时进行安装，提高了现有地板1的安装效率，并能够方便使用者对地板1两侧胶水进行填充。
在本实施例中：孔洞103贯穿有4-6个于贯穿架102的侧面，贯穿架102形状与贯穿槽101配套设置，且孔洞103通过贯穿架102贯穿于贯穿槽101的内部，设置有贯穿架102，使得当地板1两端安装完毕后，将贯穿架102贯穿至贯穿槽101内部，从而达到了能够快速将地板1两侧进行对接的效果，且能够通过将孔洞103内部填充胶水，使得在贯穿架102与贯穿槽101进行对接时，能够通过在孔洞103内部填充胶水，对该种地板1之间进行进一步的加固。
在本实施例中：地板1呈长方体设置，贯穿槽101呈横向“T”状设置于地板1的侧面，且贯穿槽101和贯穿架102分别安装于地板1长度较短两侧，通过设置有贯穿槽101，使得可通过贯穿槽101方便地板之间进行对接。
在使用本实用新型一种适用于PVC地板的安装结构时，首先当需要将地板1进行安装时，将地板1一侧的对接杆2嵌入于对接槽401内部，并对接杆2挤压至滑动杆3的一侧，且将对接槽401和滑动杆3内部的一侧填充胶水，使用者将对接杆2于对接槽401内部进行推动，对接杆2在进行推动时带动滑动杆3于轨道402内部进行滑动，使得对接杆2能够贯穿至凹槽5内部，且对接杆2能够带动滑动杆3嵌入于卡槽501内部，从而使得该种地板1能够在对接时进行安装，当地板1两端安装完毕后，将贯穿架102贯穿至贯穿槽101内部，从而达到了能够快速将地板1两侧进行对接的效果，且能够通过将孔洞103内部填充胶水，使得在贯穿架102与贯穿槽101进行对接时，能够通过在孔洞103内部填充胶水，对该种地板1之间进行进一步的加固。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
