技术领域
本实用新型涉及农业设备技术领域，尤其涉及一种农业用谷物高效烘干装置。
背景技术
目前，我国粮食年产量约为5亿吨，收获后在脱粒、晾晒、贮存、运输、加工、消费等过程中的损失高达18％左右，其中，因为气候原因，谷物来不及晒干或未达到安全水分造成霉变、发芽等的粮食就高达2100万吨，占全国粮食总产量的4.2％，直接造成的损失180亿～240亿元，因此，谷物烘干设备的发展迫在眉睫，然而，在现有的谷物烘干设备中，对谷物的烘干速度较慢，存在烘干死角，且在对谷物进行烘干的过程中不能将谷物中含杂的稻杆等杂物滤出，烘干效果较差。
实用新型内容
本实用新型的目的是为了解决上述技术中存在的问题，而提出的一种农业用谷物高效烘干装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农业用谷物高效烘干装置，包括底板和支撑架，所述底板上方的左右两端均固定安装有支撑架，所述支撑架的右侧固定安装有控制开关，所述底板的右上方固定安装有伺服电机，所述底板的左上方固定安装有热风机，所述热风机的右侧固定连接有排气管道，所述排气管道的右侧嵌套设置有嵌套块，两个所述支撑架之间转动连接有转动杆，所述转动杆的中部开口设置有中空通道，所述中空通道，的外侧开口设置有排气小孔，所述转动杆的外侧固定连接有推杆，所述推杆的另一端固定连接有筛网板，所述转动杆的左侧固定安装有嵌套环，两个所述支撑架之间固定安装有烘干桶，所述烘干桶的顶部固定安装有进料板，所述烘干桶的底部固定安装有出料口，所述出料口的上方左侧嵌入设置有挡板。
优选的，所述烘干桶嵌套设置在转动杆的外侧，所述伺服电机左侧的传动轴通过皮带与转动杆之间转动连接。
优选的，所述推杆和筛网板的数量均为六个，所述推杆围绕转动杆外侧呈圆环状设置，所述筛网板的外侧紧贴烘干桶的内壁。
优选的，所述挡板嵌入设置在出料口与烘干桶之间，所述挡板在出料口上方呈水平方向上下滑动。
优选的，所述排气管道的另一端嵌入设置在中空通道的内部左侧，所述中空通道的另一端与排气小孔相导通。
优选的，所述排气管道为不锈钢排气管道，所述排气管道的嵌套块与转动杆的嵌套环之间转动连接。
优选的，所述烘干桶的内部贯穿设置有若干较小的排气孔，所述筛网板的内部孔径比烘干桶的排气孔孔径要大。
优选的，所述伺服电机和热风机均通过控制开关与外部电源之间电性连接。
本实用新型提供了一种农业用谷物高效烘干装置，具有以下有益效果：
1、该种农业用谷物高效烘干装置通过设置有排气小孔，使得当装置在对稻谷进行烘干的过程中，热风机产生热风，通过排气管道进入至转动杆的中空通道中，之后从中空通道另一侧的排气小孔中排出，使得热风从堆积在烘干桶内的稻谷内部吹出，烘干死角更少，进一步的提高了装置的烘干速度。
2、该种农业用谷物高效烘干装置通过设置有转动杆，使得当装置在对稻谷进行烘干的过程中，转动杆带动推杆上的筛网板转动，使得筛网板对堆积在烘干桶底端的稻谷进行翻动，从而稻谷的烘干死角更少，进一步的提高了装置的烘干速度。
3、该种农业用谷物高效烘干装置通过设置有筛网板，转动杆带动推杆上的筛网板转动时，筛网板可对稻谷进行过滤，使得筛网板将稻谷中含杂的稻杆等杂物滤出，进一步的提高了装置的烘干效果。
附图说明

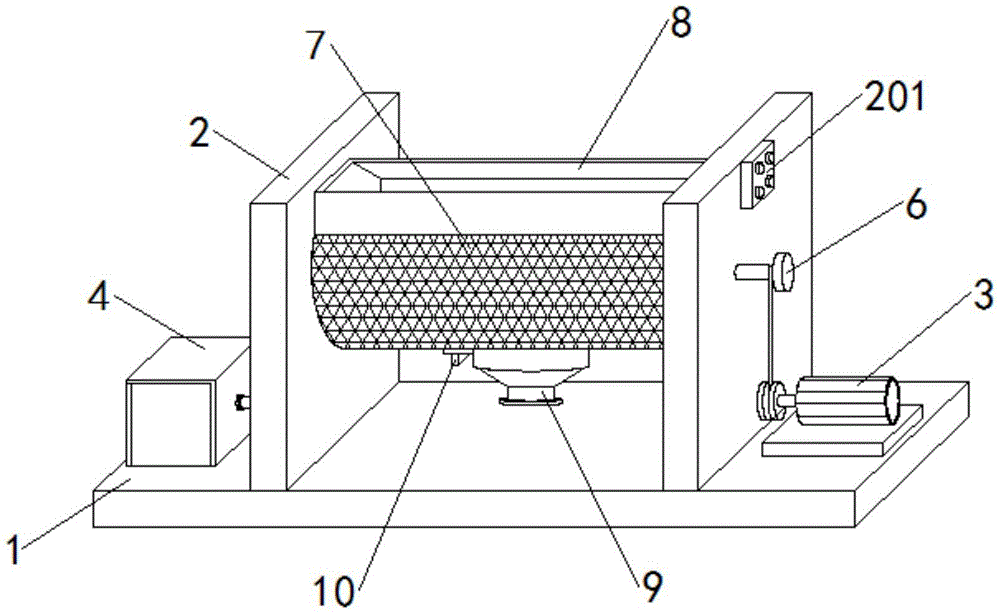

图1为本实用新型中整体结构示意图；
图2为本实用新型中整体结构剖面示意图；
图3为本实用新型中烘干桶局部结构右侧剖面示意图；
图4为本实用新型中图2A处放大结构示意图；
图5为本实用新型中图3B处放大结构示意图。
图例说明：
1-底板，2-支撑架，201-控制开关，3-伺服电机，4-热风机，5-排气管道，501-嵌套块，6-转动杆，601-中空通道，602-排气小孔，603-推杆，604-筛网板，605-嵌套环，7-烘干桶，8-进料板，9-出料口，10-挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-5，一种农业用谷物高效烘干装置，包括底板1和支撑架2，底板1上方的左右两端均固定安装有支撑架2，支撑架2的右侧固定安装有控制开关201，底板1的右上方固定安装有伺服电机3，底板1的左上方固定安装有热风机4，热风机4的右侧固定连接有排气管道5，排气管道5的右侧嵌套设置有嵌套块501，两个支撑架2之间转动连接有转动杆6，转动杆6的中部开口设置有中空通道601，中空通道601，的外侧开口设置有排气小孔602，转动杆6的外侧固定连接有推杆603，推杆603的另一端固定连接有筛网板604，转动杆6的左侧固定安装有嵌套环605，两个支撑架2之间固定安装有烘干桶7，烘干桶7的顶部固定安装有进料板8，烘干桶7的底部固定安装有出料口9，出料口9的上方左侧嵌入设置有挡板10。
本实施例中，烘干桶7嵌套设置在转动杆6的外侧，伺服电机3左侧的传动轴通过皮带与转动杆6之间转动连接，使得当装置在对稻谷进行烘干的过程中，转动杆6带动推杆603上的筛网板604转动，使得筛网板604对堆积在烘干桶7底端的稻谷进行翻动，从而对稻谷的烘干死角更少，进一步的提高了装置的烘干速度。
本实施例中，推杆603和筛网板604的数量均为六个，推杆603围绕转动杆6外侧呈圆环状设置，筛网板604的外侧紧贴烘干桶7的内壁，使得当装置在对稻谷进行烘干的过程中，转动杆6带动推杆603上的筛网板604转动，使得多个筛网板604对堆积在烘干桶7底端的稻谷进行多次翻动，从而对稻谷的烘干死角更少，进一步的提高了装置的烘干速度。
本实施例中，挡板10嵌入设置在出料口9与烘干桶7之间，挡板10在出料口9上方呈水平方向上下滑动，更加便于当谷物在烘干完成后，通过拉动挡板10，使得烘干完成的谷物可从出料口9中掉落。
本实施例中，排气管道5的另一端嵌入设置在中空通道601的内部左侧，中空通道601的另一端与排气小孔602相导通，使得热风机4产生的热气流可以通过排气管道5进入至转动杆6中，之后从转动杆6另一端的排气小孔602中排气，对谷物进行快速烘干。
本实施例中，排气管道5为不锈钢排气管道5，排气管道5的嵌套块501与转动杆6的嵌套环605之间转动连接，使得当转动杆6在转动时，热风机4产生的热气流依然可以通过排气管道5进入至转动杆6中，不影响转动杆6的排气小孔602正常排气烘干。
本实施例中，烘干桶7的内部贯穿设置有若干较小的排气孔，筛网板604的内部孔径比烘干桶7的排气孔孔径要大，使得当转动杆6在转动时，可带动推杆603上的筛网板604转动，使得筛网板604可对稻谷进行过滤，使得筛网板604将稻谷中含杂的稻杆等杂物滤出。
本实施例中，伺服电机3和热风机4均通过控制开关201与外部电源之间电性连接，更加便于通过控制开关201切断或者连接伺服电机3和热风机4的电源对伺服电机3和热风机4进行控制。
工作原理：使用时，预先将装置放置在平稳的地面上并将装置与外部电源连接，当装置开始工作时，预先通过进料板8往烘干桶7中倒入稻谷，之后按动控制开关201，这时伺服电机3带动转动杆6转动，转动杆6转动时带动推杆603上的筛网板604转动，使得筛网板604对堆积在烘干桶底端的稻谷进行翻动，筛网板604可对稻谷进行过滤，使得筛网板604将稻谷中含杂的稻杆等杂物滤出，同时热风机4产生热风，通过排气管道5进入至转动杆6的中空通道601中，之后热风从中空通道601另一侧的排气小孔602中排出，使得热风从堆积在烘干桶7内的稻谷内部吹出，对烘干死角更少，进一步的提高了装置的烘干速度，当装置断电时，可通过往左拔动挡板10将烘干的稻谷排出，将扫把穿过进料板8对筛网板604上的杂物进行清扫。
