技术领域
本实用新型涉及林业器械技术领域，尤其涉及一种监测器防尘固定装置。
背景技术
林业灾害分为自然灾害和生物灾害，自然灾害是来自自然界与林业经营生产相关的灾害性因素,诸如气候条件变化、火灾、旱灾、风灾、雪灾、水灾、病虫害等，森林火灾是林业面临的最主要的自然风险,森林防火越来越受到世界各国林业部门的重视；森林病虫害所造成的损失虽然不像森林火灾那样直观,但实际损失或潜在损失更大,人们形象地称之为“不冒烟的森林火灾，目前林业野外监测设备多是长时间无间歇对林区进行野外监测，但现有的监测装置没有防护结构，导致检测装置容易损坏，且当灰尘堆积过多时容易导致监测数据不准确，因此解决以上问题提供一种园林野外监测防尘固定装置。
实用新型内容
本实用新型的目的是为了解决上述背景技术中存在的缺点，而提出的一种园林野外监测防尘固定装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种园林野外监测防尘固定装置，包括底板和放置台，所述底板的上方固定安装有放置台；
所述底板包括锯齿、螺丝、踏板、第一连接块、支撑杆、第二连接块、第一支撑柱、齿轮、齿条、顶块、第二支撑柱，所述底板的底面固定安装有锯齿，所述底板的一侧上方活动连接有螺丝，所述底板的一侧面固定安装有踏板，所述底板的一端上方固定安装有第一连接块，所述第一连接块的一端活动连接有支撑杆，所述支撑杆的顶端活动连接有第二连接块，所述第二连接块的一侧固定安装有第一支撑柱，所述第一支撑柱的内壁活动连接有齿轮，所述齿轮的两侧均活动连接有齿条，所述齿条的顶端固定安装有顶块，所述顶块的顶端固定安装有第二支撑柱；
所述放置台包括螺栓、限位板、弹簧、缓冲板、筛网，所述放置台的外壁活动连接有螺栓，所述螺栓的一端固定安装有限位板，所述限位板的一侧固定安装有弹簧，所述弹簧的一端固定安装有缓冲板，所述放置台的上方固定安装有筛网。
作为上述技术方案的进一步描述：所述锯齿呈三角结构，且锯齿在底板的底面设有若干个，而锯齿为不锈钢材质。
作为上述技术方案的进一步描述：所述第一连接块和第二连接块的内部均嵌入设置有螺丝槽，且支撑杆的两端均通过螺丝头与第一连接块和第二连接块活动连接。
作为上述技术方案的进一步描述：所述齿轮在第一支撑柱的内壁设有四个，而在从右往左第二个齿轮通过转轴穿过第一连接块的外壁连接有转动把手。
作为上述技术方案的进一步描述：所述两侧齿条的底端连接有挡板，且挡板的厚度为3cm-5cm。
作为上述技术方案的进一步描述：所述限位板呈弧形结构，且在放置台的内壁前后侧均设有。
作为上述技术方案的进一步描述：所述缓冲板在限位板的一侧两端对称设置，且均通过弹簧与限位板连接。
有益效果：
1、本实用新型通过放置台将检测装置放置在上方，然后通过人工旋转螺栓带动限位板对检测装置进行固定，同时通过缓冲板顶着检测装置，当发生摆动时通过缓冲板带动弹簧向限位板一侧拉伸进行缓冲压力使检测装置不容易损坏，然后再将筛网安装至放置台的上方，解决了外界垃圾流入到检测装置表面照成腐蚀或者检测数据不准确的技术问题。
2、其次，通过第二连接柱将放置台固定至上方，同时再将第一支撑柱的底端安装至底板的上方，通过支撑杆连接第一连接块和第二连接块的一侧进行支撑，然后通过脚踩住踏板让底板通过锯齿固定在土层上，最后当需要调整高度时通过人工转动转动把手带动齿轮转动通过两侧的齿条顶着顶块让第二支撑柱顶着放置台进行上下调整，让检测装置能够便于进行调整。
附图说明

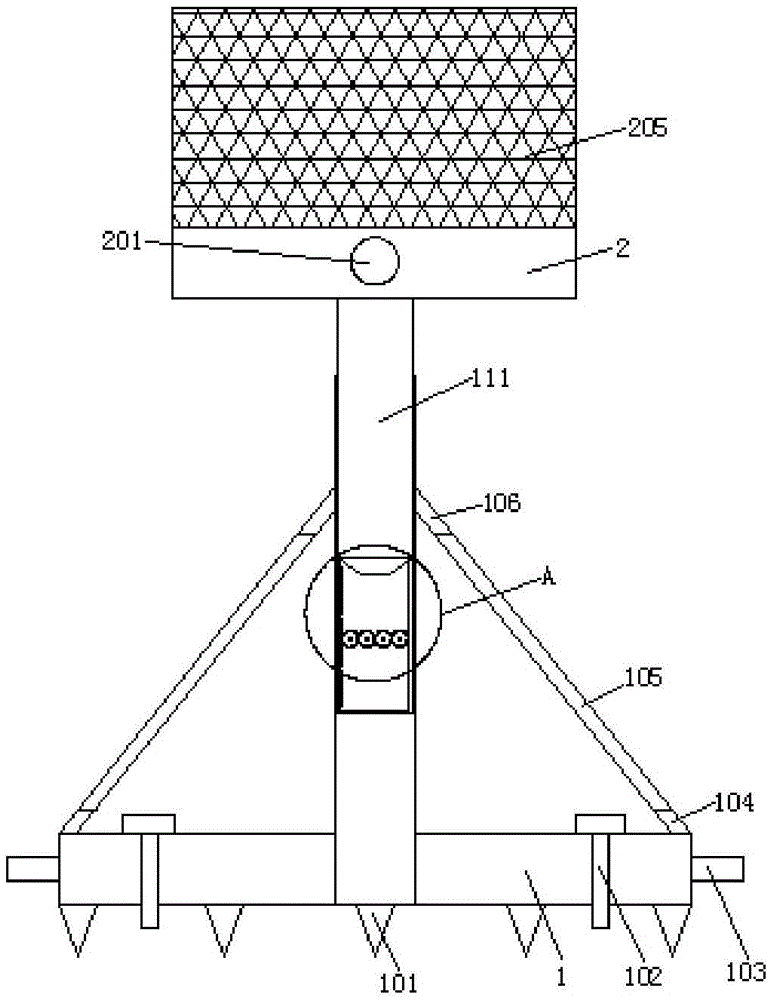

图1为本实用新型中整体结构剖视示意图；
图2为本实用新型中整体结构俯视示意图；
图3为本实用新型中放置台俯视剖面示意图；
图4为本实用新型中图1A处放大示意图。
图例说明：
底板1；锯齿101；螺丝102；踏板103；第一连接块104；支撑杆105；第二连接块106；第一支撑柱107；齿轮108；齿条109；顶块110；第二支撑柱111；放置台2；螺栓201；限位板202；弹簧203；缓冲板204；筛网205。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种园林野外监测防尘固定装置，包括底板1和放置台2，底板1的上方固定安装有放置台2；
底板1包括锯齿101、螺丝102、踏板103、第一连接块104、支撑杆105、第二连接块106、第一支撑柱107、齿轮108、齿条109、顶块110、第二支撑柱111，底板1的底面固定安装有锯齿101，底板1的一侧上方活动连接有螺丝102，底板1的一侧面固定安装有踏板103，底板1的一端上方固定安装有第一连接块104，第一连接块104的一端活动连接有支撑杆105，支撑杆105的顶端活动连接有第二连接块106，第二连接块106的一侧固定安装有第一支撑柱107，第一支撑柱107的内壁活动连接有齿轮108，齿轮108的两侧均活动连接有齿条109，齿条109的顶端固定安装有顶块110，顶块110的顶端固定安装有第二支撑柱111；
放置台2包括螺栓201、限位板202、弹簧203、缓冲板204、筛网205，放置台2的外壁活动连接有螺栓201，螺栓201的一端固定安装有限位板202，限位板202的一侧固定安装有弹簧203，弹簧203的一端固定安装有缓冲板204，放置台2的上方固定安装有筛网205。
其中，锯齿101呈三角结构，且锯齿101在底板1的底面设有若干个，而锯齿101为不锈钢材质，通过脚踩住踏板103让底板1通过锯齿101固定在土层上，使底板1稳固性强。
其中，第一连接块104和第二连接块106的内部均嵌入设置有螺丝槽，且支撑杆105的两端均通过螺丝头与第一连接块104和第二连接块106活动连接，让支撑杆105能够便于进行安装与拆卸，使第一支撑柱107能够有支撑的能力，同时让第一支撑柱107安装时能够方便。
其中，齿轮108在第一支撑柱107的内壁设有四个，而在从右往左第二个齿轮108通过转轴穿过第一连接块104的外壁连接有转动把手，当人工带动转动把手转动时通过齿轮108相互转动让两侧的齿条109能够均往上或者往下移动。
其中，两侧齿条109的底端连接有挡板，且挡板的厚度为3cm-5cm，通过挡板109防止齿条109发生脱离导致第一支撑柱107与第二支撑柱111发生脱离使监测装置受损。
其中，限位板202呈弧形结构，且在放置台2的内壁前后侧均设有，通过人工旋转螺栓201带动限位板202对检测装置进行固定，使监测装置不容易与筛网205发生碰撞。
其中，缓冲板204在限位板202的一侧两端对称设置，且均通过弹簧203与限位板202连接，当监测装置发生摆动时通过缓冲板204带动弹簧203向限位板202一侧拉伸进行缓冲压力使检测装置不容易损坏。
工作原理：使用时，该装置通过放置台2将检测装置放置在上方，然后通过人工旋转螺栓201带动限位板202对检测装置进行固定，同时通过缓冲板204顶着检测装置，当发生摆动时通过缓冲板204带动弹簧203向限位板202一侧拉伸进行缓冲压力使检测装置不容易损坏，然后再将筛网205安装至放置台的上方，解决了外界垃圾流入到检测装置表面照成腐蚀或者检测数据不准确的技术问题，接着通过第二连接柱111将放置台2固定至上方，同时再将第一支撑柱107的底端安装至底板1的上方，通过支撑杆105连接第一连接块104和第二连接块106的一侧进行支撑，然后通过脚踩住踏板103让底板1通过锯齿101固定在土层上，最后当需要调整高度时通过人工转动转动把手带动齿轮108转动通过两侧的齿条109顶着顶块110让第二支撑柱111顶着放置台2进行上下调整，让检测装置能够便于进行调整。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
