技术领域
本实用新型涉及PVC运输技术领域，具体是一种用于PVC管材输送的固定结构。
背景技术
PVC管材在所以塑料管材中用量遥遥领先于其他合成材料的管材，一般广泛用于排水管道的使用，目前市面上针对于PVC管材的生产设备较多。
现有的PVC管材输送装置大多直接将PVC管材放在输送条上，然而刚生产出来的PVC管材大多温度较高，直接放置易使PVC管材产生碰撞而变形。
实用新型内容
(一)、技术问题
综上所述，本实用新型在于提供固定PVC管材输送装置的结构，以解决上述背景技术中的问题。
(二)、技术方案
一种用于PVC管材输送的固定结构，包括支撑座与输送带，所述支撑座的顶部设有凹槽，所述输送带固定安装于支撑座的顶部，所述支撑座包括电机，所述支撑座的中间固定安装有电机；
所述输送带包括挡板、固定管、水箱、水冷管、进水口、出水口，所述输送带的两端固定安装挡板，所述两端的挡板固定安装固定管，所述固定管的顶部固定放置水箱，所述固定管的内部固定安装有水冷管。
优选的，固定管设置有若干组，每组均固定连接，两端的固定管固定安装于挡板内，固定管与输送带的垂直距离为4cm。
优选的，所述水冷管的进水口与出水口均通过水管固定连接水箱。
优选的，输送带通过电机带动其运作。
优选的，输送带的表面皮带均镶嵌有耐热薄膜。
(三)、有益效果：
1)、本实用新型通过在输送带上设置多根固定管，可避免PVC管材在输送中出现碰撞导致PVC管材变形。
2)、其次，通过在固定管内部镶嵌有水冷管，可在输送PVC管材时实现对PVC管材进行降温的作用。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

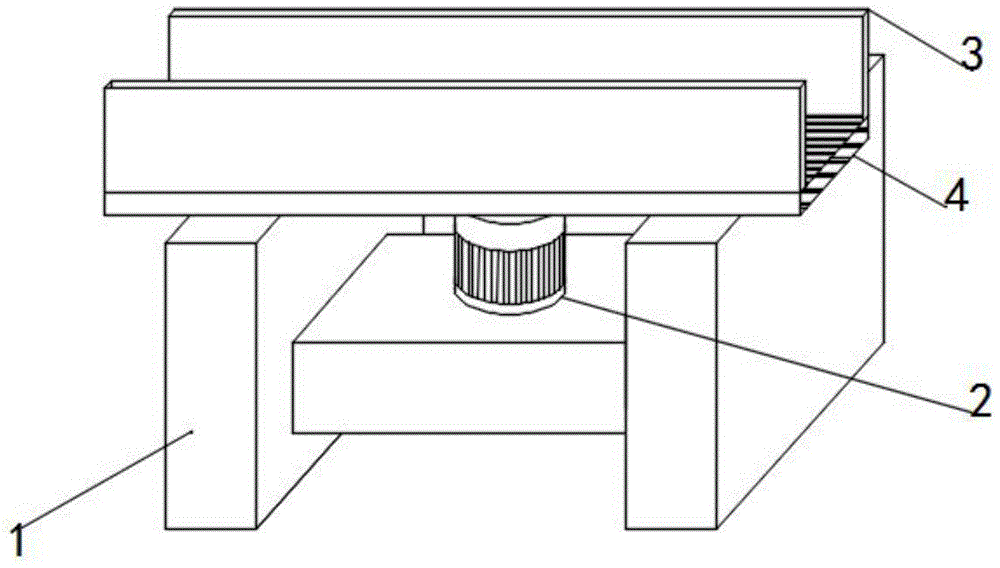

图1为本实用新型整体连接图。
图2为本实用新型输送带的连接示意图。
图3为本实用新型固定管与水冷管的示意图。
图中：1-支撑座，2-电机，3-挡板，4-输送带，5-固定管，6-水箱，7-水冷管,701-进水口，702-出水口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1至3，一种用于PVC管材输送的固定结构，包括支撑座1与输送带4，支撑座1的顶部设有凹槽，输送带4固定安装于支撑座1的顶部：
支撑座1包括电机2，支撑座1的中间固定安装有电机2；输送带4包括挡板3、固定管5、水箱6、水冷管7、进水口701、出水口702，输送带4的两端固定安装挡板3，两端的挡板3固定安装固定管5，固定管5的顶部固定放置水箱6，固定管5的内部固定安装有水冷管7。
其中，固定管5设置有若干组，每组均固定连接，两端的固定管5固定安装于挡板3内，固定管5与输送带4的垂直距离为4cm，可有效避免PVC管材在输送中出现碰撞现象，且同时预防PVC管材卡在固定管内。
其中，水冷管7的进水口701与出水口702均通过水管固定连接水箱6，可实现对PVC管材进行循环降温的作用，避免PVC管材在输送过程中因温度过高而被损坏。
其中，输送带4通过电机2带动其运作，可使输送带4持续运作。
其中，输送带4的表面皮带均镶嵌有耐热薄膜，可避免输送带4上的传输皮带因PVC管材的温度过高而被损坏。
工作原理：工作人员检查整个装置连接是否完整，PVC管材从输送带4的进口端进去，进入后通过固定管5对其进行限位输送，开启固定管5上的水箱6，固定管5内部的水冷管7开始循环运作，水冷管7通过进水口701将水冷却循环流通，最后通过出水口702流回水箱6内，在水冷管7内部的水流动的过程中实现了对PVC管材进行降温的作用，有效避免了PVC管材因传送摩擦温度过高而变形。
