技术领域
本实用新型涉及动物粪便清理领域，尤其涉及一种公园用动物粪便清理回收装置。
背景技术
随着生活水平的提高，越来越多的人开始饲养宠物，家庭中主要利用拾取钳进行宠物排泄物的拾取清理，但是当我们带宠物外出或到公园游玩时，宠物还是会常常发生随地大小便的情况，这样一方面破换了公共卫生环境。
实用新型内容
为了解决上述技术问题，本实用新型的主要目的在于一种公园用动物粪便清理回收装置,解决了宠物粪便清不干净、遗漏，且没有味道，或者角落、座椅等不利于清洁的地方，本装置虽然携带方便但比较重不易长时间背于身上。
本实用新型提供了一种公园用动物粪便清理回收装置，包括箱体、出风口、箱门、锁扣、铲屎斗、第一马达、齿轮、皮带、轴杆、毛刷、喷嘴、延伸杆、固定杆、支撑管、控制开关、软管、水箱、喷水电机、喷水管、注水口、密封盖、蓄电池、箱门、拉环、网状收纳袋、过滤网、密封收纳袋、挡梁、过滤块、隔离板、第二马达、风扇、背带，所述箱体前外壁上设有软管呈固定安装，所述软管前端设有支撑管呈固定安装，所述支撑管上设有控制开关呈固定安装，所述支撑管前端设有铲屎斗呈固定连接，所述铲屎斗上设有第一马达呈固定连接，所述第一马达上设有齿轮呈固定连接，所述第一马达轴杆上端设有皮带呈活动连接，所述铲屎斗上部设有延伸杆呈固定连接，所述延伸杆的前端设有轴杆呈贯穿连接，所述轴杆的下端设有毛刷呈固定连接，所述延伸杆的一侧设有固定杆呈固定连接，所述固定杆上设有喷嘴呈固定安装，所述喷嘴后端设有喷水管呈固定安装，所述箱体的一侧设有水箱呈固连接，所述水箱顶部设有注水口呈固定连接，所述注水口上设有密封盖呈活动安装，所述水箱下部设有喷水电机呈活动安装，所述喷水电机顶部设有喷水管呈活动连接，所述箱体后面设有箱门呈活动安装，所述箱门上部设有锁扣呈固定安装，所述箱体顶部设有出风口呈固定连接，所述箱体前面设有背带呈固定连接，所述箱体内设有收纳箱呈活动连接，收纳箱背面设有拉环呈固定连接，所述收纳箱内设有网状收纳袋和密封收纳袋呈活动安装，所述收纳箱内设有过滤网呈活动安装，所述箱体内设有第二电机呈固定安装，所述第二马达轴杆上设有风扇呈固定安装，所述箱体内设有隔离板呈固定连接，所述箱体内部设有过滤块呈固定安装，所述箱体内部设有挡梁呈固定连接，所述箱体上设有蓄电池呈固定安装。
进一步的，所述箱体呈椭圆桶形，箱体底部设有蓄电池呈固定安装，箱体前面设有两根背带位于箱体前面左右两侧，两根背上的上下两头分别位于箱体左右两侧的上下角呈固定连接，箱体顶部表面设有出风口呈固定连接，呈长条形状，箱体右侧中下部设有水箱呈固定连接，呈长方体形状，水箱上顶部设有注水口呈固定连接注水口上设有密封盖呈活动安装，水箱下部朝前面部设有喷水电机呈活动安装，喷水电机底部设有喷水管呈活动连接，喷水管沿着水箱外壁向上延伸，经过箱体沿着软、支撑管(3)、铲屎斗上部表面与喷嘴(26)后端连接，箱体中下部位为箱门呈活动安装，箱门中间上部设有锁扣呈固定安装。
进一步的，所述箱体前面右上部设有软管，软管后端插入于箱体内部呈固定安装，软管前端设有支撑管呈固定安装，支撑管(3)的后端朝上的面设有控制开关呈固定安装，支撑管前端设有铲屎斗呈固定连接。
进一步的，所述铲屎斗呈半弧体，下部比上部长一半，铲屎斗上部设有第一马达呈固定连接，马达轴杆上设有齿轮呈贯穿连接，第一马达轴杆上端设有皮带呈活动连接，位于铲屎斗上部中间右侧。铲屎斗上设有轴杆呈活动安装，位于铲屎斗上部中间左侧，轴杆上中间设有齿轮呈贯穿练接，轴杆上端设有皮带呈活动连接，第一马达的齿轮与铲屎斗上部左侧轴杆上的齿轮相连接，铲屎斗上部前端设有两根延伸杆分别位于铲屎斗上部前端左右两侧，两根延伸杆前端分别设有轴杆呈贯穿连接，两根轴杆下端设有毛刷呈固定连接，延伸杆前端侧面上设有固定杆呈固定连接，固定杆左端与左侧延伸杆右侧面连接，固定杆右端与右侧延伸杆左侧面连接。固定杆上面中间设有喷嘴呈固定安装。
进一步的，所述箱体内设有内顶部设有第二马达呈固定安装，第二马达下端轴杆上设有风扇呈固定安装。
进一步的，所述箱体内上部设有隔离板呈固定连接，隔离板隔离了箱体内上部五分之四，留有五分之一的位置，箱体内上部设有过滤块呈固定连接，位于隔离板留有的五分之一的位置，与隔离板相连接，箱体内中上部设有挡梁呈固定连接，沿着箱体内壁围绕呈圈，位于收纳箱上面。
进一步的，所述箱体内中下部设有收纳箱呈活动连接，收纳箱内设有两个收纳袋呈活动安装，收纳袋分为上下两层，上层为网状收纳袋，下层为密封收纳袋，收纳箱内部中间设有过滤网呈活动安装，位于两个收纳袋中间位置，收纳箱后面外壁中间设有拉环呈固定连接。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型是一种公园用动物粪便清理回收装置，通过通过马达带动毛刷和风扇，喷水电机、喷水管和喷嘴的结合使宠物粪便清不干净、遗漏，且没有味道、角落、座椅等不利于清洁或者清理不到的地方可以更好的清理到位，不留痕迹，且方便回收分离排泄物和砂石泥土。
附图说明

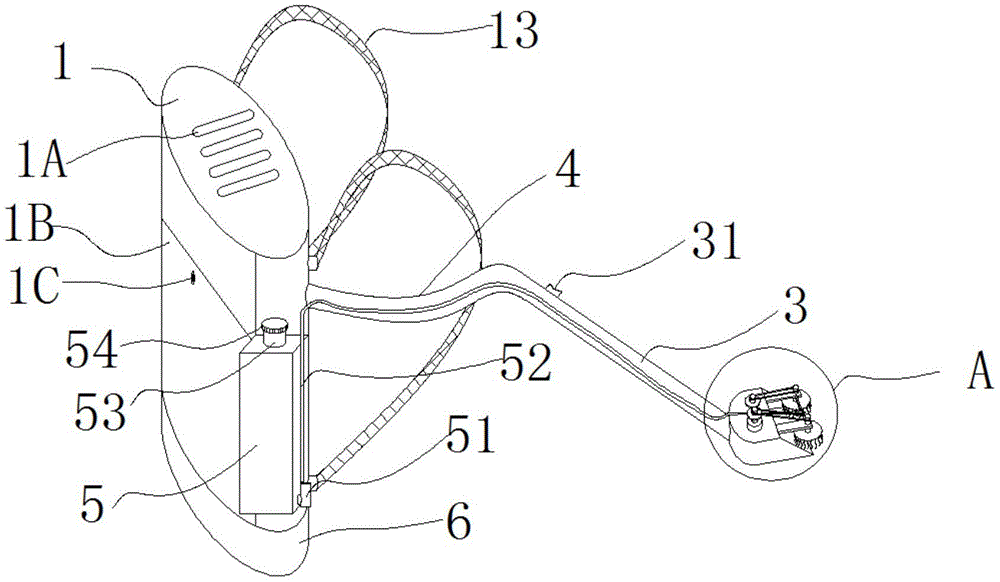

图1是公园用动物粪便清理回收装置主视图。
图2是公园用动物粪便清理回收装置铲屎斗放大图。
图3是公园用动物粪便清理回收装置背面内部图。
图4公园用动物粪便清理回收装置内部剖面图。
图中：包括箱体1、出风口1A、箱门1B、锁扣1C、铲屎斗2、第一马达21、齿轮22、皮带23、轴杆24、毛刷25、喷嘴26、延伸杆27、固定杆28、支撑管3、控制开关31、软管4、水箱5、喷水电机51、喷水管52、注水口53、密封盖54、蓄电池6、收纳箱7、拉环71、网状收纳袋72、过滤网73、密封收纳袋74、挡梁8、过滤块9、隔离板10、第二马达11、风扇12、背带13。
具体实施方式
以下结合附图对本实用新型做进一步描述：
实施例：
如附图1至附图4所示：
一种公园用动物粪便清理回收装置，包括箱体1、出风口1A、箱门1B、锁扣1C、铲屎斗2、第一马达21、齿轮22、皮带23、轴杆24、毛刷25、喷嘴26、延伸杆27、固定杆28、支撑管3、控制开关31、软管4、水箱5、喷水电机51、喷水管52、注水口53、密封盖54、蓄电池6、收纳箱7、拉环71、网状收纳袋72、过滤网73、密封收纳袋74、挡梁8、过滤块9、隔离板10、第二马达11、风扇12、背带13，箱体1前外壁上设有软管4呈固定安装，软管4前端设有支撑管3呈固定安装，支撑管3上设有控制开关31呈固定安装，支撑管3前端设有铲屎斗2呈固定连接，铲屎斗2上设有第一马达21呈固定连接，第一马达21上设有齿轮22呈固定连接，第一马达21轴杆24上端设有皮带23呈活动连接，铲屎斗2上部设有延伸杆27呈固定连接，延伸杆27的前端设有轴杆24呈贯穿连接，轴杆24的下端设有毛刷25呈固定连接，延伸杆27的一侧设有固定杆28呈固定连接，固定杆28上设有喷嘴26呈固定安装，喷嘴26后端设有喷水管52呈固定安装，箱体1的一侧设有水箱5呈固连接，水箱5顶部设有注水口53呈固定连接，注水口53上设有密封盖54呈活动安装，水箱5下部设有喷水电机51呈活动安装，喷水电机51顶部设有喷水管52呈活动连接，箱体1后面设有箱门1B呈活动安装，箱门1B上部设有锁扣1C呈固定安装，箱体1顶部设有出风口1A呈固定连接，箱体1前面设有背带13呈固定连接，箱体1内设有收纳箱7呈活动连接，收纳箱7背面设有拉环71呈固定连接，收纳箱7内设有网状收纳袋72和密封收纳袋74呈活动安装，收纳箱7内设有过滤网73呈活动安装，箱体1内设有第二电机呈固定安装，第二马达11轴杆24上设有风扇12呈固定安装，箱体1内设有隔离板10呈固定连接，箱体1内部设有过滤块9呈固定安装，箱体1内部设有挡梁8呈固定连接，箱体1上设有蓄电池6呈固定安装。
其中：箱体1呈椭圆桶形，箱体1底部设有蓄电池6呈固定安装，这样可以方便带到户外不用固定在一个地方，箱体1前面设有两根背带13位于箱体1前面左右两侧，两根背上的上下两头分别位于箱体1左右两侧的上下角呈固定连接，这样方便背于身上携带，箱体1顶部表面设有出风口1A呈固定连接，呈长条形状，这样可使箱体内产生负压更利于外面的物体吸入箱内，箱体1右侧中下部设有水箱5呈固定连接，呈长方体形状，水箱5上顶部设有注水口53呈固定连接注水口53上设有密封盖54呈活动安装，水箱5下部朝前面部设有喷水电机51呈活动安装，喷水电机51底部设有喷水管52呈活动连接，喷水管52沿着水箱5外壁向上延伸，经过箱体1沿着软管4、支撑管3、铲屎斗2上部表面与喷嘴26后端连接，这样可以使难以清洁的排泄物更容易清洁，且清洁的更干净，箱体1中下部位为箱门1B呈活动安装，箱门1B中间上部设有锁扣1C呈固定安装，这样可以直接打开箱门1B拿出箱体1内的收纳箱7将排泄物方便拿出处理掉。
其中：箱体1前面右上部设有软管4，软管4后端插入于箱体1内部呈固定安装，这样可以使前端的支撑管更好的活动，不至于限制在一个方向，软管4前端设有支撑管3呈固定安装，这样可以更好的控制支撑管前端的铲屎斗，支撑管3的后端朝上的面设有控制开关31呈固定安装，且控制开关连接着第一马达21、第二马达11和喷水电机51，这样可以随时的控制装置的运作。
其中：铲屎斗2呈半弧体，下部比上部长一半，铲屎斗2上部设有第一马达21呈固定连接，马达轴杆24上设有齿轮22呈贯穿连接，第一马达21轴杆24上端设有皮带23呈活动连接，位于铲屎斗2上部中间右侧。铲屎斗2上设有轴杆24呈活动安装，位于铲屎斗2上部中间左侧，轴杆24上中间设有齿轮22呈贯穿练接，轴杆24上端设有皮带23呈活动连接，第一马达21的齿轮22与铲屎斗2上部左侧轴杆24上的齿轮22相连接，铲屎斗2上部前端设有两根延伸杆27分别位于铲屎斗2上部前端左右两侧，两根延伸杆27前端分别设有轴杆24呈贯穿连接，两根轴杆24下端设有毛刷25呈固定连接，轴杆24上端设有皮带23呈活动连接，这样可以使第一马达21运作时可以通过齿轮22、皮带23、轴杆24带动两个毛刷25都向内旋转，使物体都进入铲屎斗内，延伸杆27前端侧面上设有固定杆28呈固定连接，固定杆28左端与左侧延伸杆27右侧面连接，固定杆28右端与右侧延伸杆27左侧面连接。固定杆28上面中间设有喷嘴26呈固定安装，这样可以使毛刷25在旋转的时候更稳定，还可以使喷嘴26喷水时不会被挡住。
其中：箱体1内设有内顶部设有第二马达11呈固定安装，第二马达11下端轴杆24上设有风扇12呈固定安装，箱体1内上部设有隔离板10呈固定连接，隔离板10隔离了箱体1内上部五分之四，留有五分之一的位置，这样可以结合箱体1顶部出风口1A使电扇12在运作时，使箱体1内部产生负压，箱体1内的气压低于外界的气压，使铲屎斗2内的物体吸入箱体内，箱体1内上部设有过滤块9呈固定连接，位于隔离板10留有的五分之一的位置，与隔离板10相连接，这样可以防止吸入的小物体和灰尘进入到第二马达内11是马达损坏，箱体1内中上部设有挡梁8呈固定连接，沿着箱体1内壁围绕呈圈，位于收纳箱7上面，这样可以防止吸入的物体掉落收纳箱7外。
其中：箱体1内中下部设有收纳箱7呈活动连接，收纳箱7内设有两个收纳袋呈活动安装，收纳袋分为上下两层，上层为网状收纳袋72，下层为密封收纳袋74，收纳箱7内部中间设有过滤网73呈活动安装，位于两个收纳袋中间位置，收纳箱7后面外壁中间设有拉环71呈固定连接，这样可以使吸入的砂石泥土和水分离出来。
本实施例的具体使用方式与作用：
本实用新型使用时先使用背带13背于后背，手握于支撑管3上端控制开关31后方，便于随时使用控制开关31，再把支撑管3前端的铲屎斗2对准排泄物，按下控制开关31使第一马达21、第二马达11和喷水电机51的运作，通过马达的旋转带动铲屎斗2上的毛刷25向内旋转把排泄物带入铲屎斗2内，接着在马达带动的风扇12产生的吸力通过管道吸入箱体1内收纳箱7第一层的网状收纳袋内，而细小的沙石穿过网状收纳袋72掉落到过滤网73中再掉落到第二层的密封收纳袋74中，当要处理收纳箱7内的排泄物时，先打开箱体1后面的箱门1B直接拿出收纳箱7再把收纳箱7内第一层的网状收纳袋72拿出再收起下面的过滤网73拿出下面的密封收纳袋74将排泄物拿去处理掉。
