技术领域
本实用新型涉及手机充电器技术领域，更具体的说，涉及一种具有自动伸缩及防漏电功能的手机充电器。
背景技术
手机充电器大致可以分为旅行充电器、座式充电器和维护型充电器，一般用户接触的主要是前面两种。而市场上卖得最多的是旅行充电器。
旅行充电器的形式也有多种多样，常见的有价格便宜的鸭蛋型的微型旅充，普通台式卡板型充电器，带液晶显示的高档台式充电器。
现有的手机充电器不能将其收缩，使得使用者不方便将充电器收纳，其次会有较多的灰尘粘粘在充电器上，从而影响充电器的使用效果，当使用者需要延长充电线时，需要重新购买充电线，而市场上的充电线的质量参差不齐，导致充电线漏电发生火灾。
实用新型内容
本实用新型的目的在于提供一种具有自动伸缩及防漏电功能的手机充电器，以解决上述背景技术中提出手机充电器不能将导电部分收缩到充电器内部，使得使用者不方便将充电器收纳，无法延长充电线，导致充电线漏电发生火灾的问题。
为了解决上述技术问题，本实用新型提供一种具有自动伸缩及防漏电功能的手机充电器，以解决现有手机充电器不能收缩，使得使用者不方便将充电器收纳，没有较好的绝缘保护，导致充电线漏电发生火灾的问题。
本实用新型一种具有自动伸缩及防漏电功能的手机充电器的目的，由以下具体技术手段所达成：
一种具有自动伸缩及防漏电功能的手机充电器，包括一号柱、一号弹簧、圆环板、凹槽、倾斜卡槽、二号柱、二号弹簧、底板、连接柱、卡板，所述一号柱贯穿在绝缘壳左内壁的下端，所述一号柱的周围缠绕有一号弹簧，所述一号柱的右端卡接有圆环板，所述圆环板的前后端均不相连有凹槽，所述圆环板远离一号柱的一侧均匀固定有倾斜卡槽，所述充电器左侧的下端固定连接有二号柱，所述二号柱的周围缠绕有二号弹簧，所述二号柱的中部卡接有底板，所述底板的中部固定连接有连接柱，所述连接柱的两端均固定连接有卡板。
优选的，所述一号柱的远离一号弹簧一侧的绝缘壳上设置有按钮，且按钮位于USB接口的正下方，同时USB接口连接的充电线长度与绝缘壳的长度一致，以及充电线上设置有绝缘橡胶包裹。
优选的，所述绝缘壳靠近导电条的一侧的上端铰接有绝缘盖，导电条设置为与普通导点条形状一致。
优选的，所述圆环板靠近一号柱的一侧设置为圆柱板，另一侧设置有两块弧形板相对用，且对应的两端没有重合即为凹槽。
优选的，所述倾斜卡槽设置为锯齿状，且方向均为一致设置。
优选的，所述底板的直径大于连接柱直径，且连接柱两端卡板的长度与宽度均与凹槽的长度宽度一致，同时卡板远离底板的一侧设为倾斜状与倾斜卡槽一致。
优选的，所述连接柱为空心设置，且二号柱贯穿底板卡接后贯穿于连接柱的内部
有益效果：
1、本实用通过按下按钮到极限时，一号柱与一号弹簧便会在挤压套接在圆环板内部的连接柱到极限，使其与凹槽对应的卡板脱离凹槽，因此连接柱便也脱离圆环板，在卡板与连接柱脱离的同时由于弹簧力的作用使其底板带动连接柱在二号柱上旋转错位使其卡板的上端与倾斜卡槽对应卡接，达到将其充电器推出的效果，同时导电条也被伸出。
2、还通过再次按下按钮使其一号柱在一号弹簧的作用由圆环板上的倾斜卡槽挤压其对应卡接的卡板，卡板在受到挤压后便会挤压二号弹簧，在挤压的过程中由于弹簧力使其底板带动连接柱反转，将其卡板与凹槽对应契合，达到收缩充电器，便于收纳的效果。
3、其次，充电器在伸出与收缩时充电线的长度均可以在绝缘壳内部随意拉伸，同时在充电的过程中握住绝缘壳比握住冲电气更安全，使其防止漏电，以及充电线的绝缘橡胶进一步保护充电线使其防止漏电。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

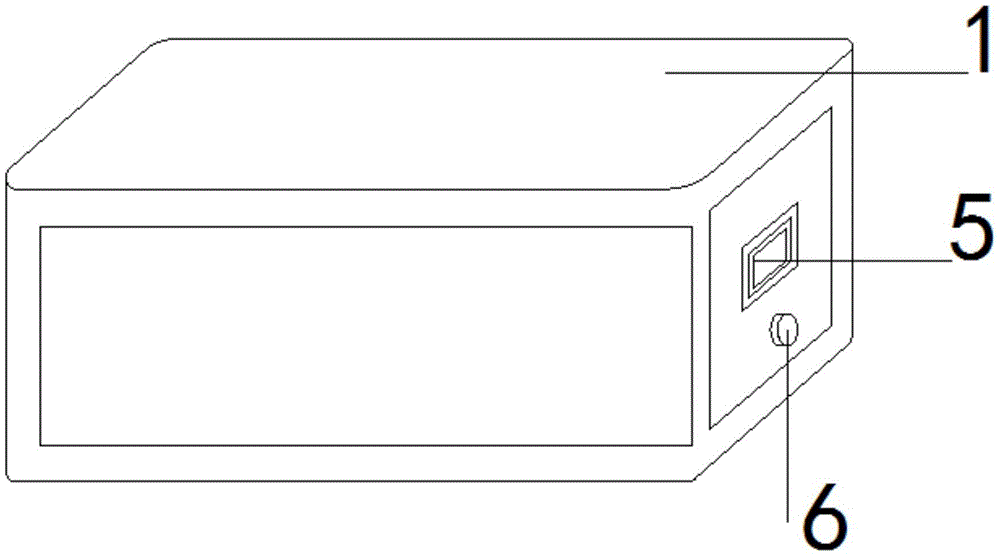

图1为本实用新型的整体结构示意图。
图2为本实用新型的未按按钮结构示意图。
图3为本实用新型的按下按钮结构示意图。
图4为本实用新型的按压按钮后结构示意图。
图5为本实用新型的再次按压按钮结构示意图。
图1-5中，部件名称与附图编号的对应关系为：绝缘壳-1，充电器-2，导电条-3，充电线-4，USB接口-5，按钮-6，一号柱-7，一号弹簧-8，圆环板-9，凹槽-10，倾斜卡槽-11，二号柱-12，二号弹簧-13，底板-14，连接柱-15，卡板-16。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图5所示：一种具有自动伸缩及防漏电功能的手机充电器，包括一号柱7、一号弹簧8、圆环板9、凹槽10、倾斜卡槽11、二号柱12、二号弹簧13、底板14、连接柱15、卡板16，一号柱7贯穿在绝缘壳1左内壁的下端，充电器2的右端嵌入有导电条3，充电器2后端的中部贯穿有充电线4，充电线4与USB接口连接5，USB接口5固定连接在绝缘壳1后端的中部，绝缘壳1左内壁的下端贯穿有一号柱7，一号柱7的周围缠绕有一号弹簧8，一号柱7的右端卡接有圆环板9，圆环板9的前后端均不相连有凹槽10，圆环板9远离一号柱7的一侧均匀固定有倾斜卡槽11，充电器2左侧的下端固定连接有二号柱12，二号柱12的周围缠绕有二号弹簧13，二号柱12的中部卡接有底板14，底板14的中部固定连接有连接柱15，连接柱15的两端均固定连接有卡板16。
其中，一号柱7的远离一号弹簧8一侧的绝缘壳1上设置有按钮6，且按钮6位于USB接口5的正下方，同时USB接口5连接的充电线4长度与绝缘壳1的长度一致，以及充电线4上设置有绝缘橡胶包裹，绝缘壳的设置避免了手直接触碰充电器降低漏电伤害人的危险性，USB接口5连接的充电线4长度与绝缘壳1的长度一致，使其在充电器伸缩的过程中充电线可以随意的拉伸与收缩，使其不妨碍充电器的收缩，充电线4上设置有绝缘橡胶包裹进一步防止漏电的发生。
其中，绝缘壳1靠近导电条3的一侧的上端铰接有绝缘盖，且导电条3设置为与普通导点条形状一致，设置有绝缘盖使其收缩后的充电器2不受到任何灰尘的进入，从而影响充电器2以及充电线4的使用效果，同时收缩后的充电器盖上绝缘盖后便于收纳，其次绝缘盖的盖合为嵌合，之后只需按下绝缘盖即可打开。
其中，圆环板9靠近一号柱7的一侧设置为圆柱板，另一侧设置有两块弧形板相对用，弧形的设置只为可以套接一号柱，且对应的两端没有重合即为凹槽10，同时凹槽10的设置只为与卡板相对应。
其中，倾斜卡槽11设置为锯齿状，使其与卡板16顶端倾斜处对应，便于其卡接固定，且方向均为一致设置，便于正转与反转均可以更好的嵌合。
其中，底板14的直径大于连接柱15直径，使其连接柱15的直径配合圆环板9的之间的直径，使其可以更完美的套接，且连接柱15两端卡板16的长度与宽度均与凹槽10的长度宽度一致，长度一致使其达到嵌合度更吻合，同时卡板16远离底板14的一侧设为倾斜状与倾斜卡槽11一致，设置为倾斜状便于与倾斜卡槽11相对应的嵌合。
其中，连接柱15为空心设置，便于二号柱的套接，且二号柱12贯穿底板14卡接后贯穿于连接柱15的内部，均贯穿的设置便于其在受到弹簧力的作用下更好的旋转。
工作原理：当需要充电时，先通过按下按钮6到极限时，一号柱7与一号弹簧8便会在挤压套接在圆环板9内部的连接柱15到极限，使其与凹槽10对应的卡板16脱离凹槽10，因此连接柱15便也脱离圆环板9，在卡板16与连接柱15脱离的同时由于弹簧力的作用使其底板14带动连接柱15在二号柱12上旋转错位使其卡板16的上端与倾斜卡槽11对应卡接，将其充电器2推出，达到充电效果，当充电完毕后，再次按下按钮6使其一号柱7在一号弹簧8的作用由圆环板9上的倾斜卡槽11挤压其对应卡接的卡板16，卡板在受到挤压后便会挤压二号弹簧13，在挤压的过程中由于弹簧力使其底板带动连接柱15反转，将其卡板16与凹槽10对应契合，达到收缩充电器2，便于收纳的效果。
