一种轨道交通用轨道除锈装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:交通运输
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及轨道交通技术领域,尤其涉及一种轨道交通用轨道除锈装置。


背景技术

轨道又称铁轨,铁轨由于常年暴露在空气中,尽管在生产制作的过程中加入了耐腐蚀的材料,但铁轨的生锈现象依然存在,在找到新材料替代传统钢材之前,铁轨生锈的现象无法彻底根除,目前也有部分采用打磨机器除锈的,但这些机器质量大,且轨道呈“工”字状,只针对轨道的上表面打磨,打磨除锈效果差,且打磨过程中会产生大量灰尘。


实用新型内容

本实用新型的目的是为了解决现有技术中存在的问题,而提出的一种轨道交通用轨道除锈装置。

为了实现上述目的,本实用新型采用了如下技术方案:

一种轨道交通用轨道除锈装置,包括连接板和下框板,所述连接板下方的左右两端均固定安装有下框板,所述下框板的内壁上方均固定安装有导轮,所述下框板外壁的左右两端均固定安装有螺纹座,所述螺纹座中均嵌入设置有调节螺栓,所述调节螺栓的另一端转动连接有转动环,所述转动环的另一端固定安装有打磨片,所述连接板上方的左右两端均固定安装有伺服电机,所述连接板上方的左右两端均转动连接有转动轴,所述转动轴的左右两端均转动连接有皮带,所述下框板的前后端均固定连接有帘布,所述连接板的上方中部固定安装有吸尘器,所述连接板的内部嵌入设置有进灰管,所述下框板的内部固定安装有集尘罩。

优选的,两个所述下框板围绕连接板的纵向中轴线呈对称设,两个所述下框板内导轮中部之间的间距为1.4m

优选的,所述伺服电机的传动轴通过上皮带与转动轴之间转动连接,所述转动轴上的皮带与转动环之间转动连接。

优选的,所述调节螺栓与螺纹座相啮合,所述调节螺栓推动转动环和皮带水平方向左右滑动。

优选的,两个所述转动环围绕下框板的纵向中轴线呈对称设置。

优选的,所述下框板内部的左上方和右上方均固定安装有集尘罩,所述集尘罩的另一端与进灰管之间固定连接。

优选的,所述帘布的内壁与下框板的内壁构成一个底部开口的中空矩形状空间,所述帘布的下方固定连接有磁条。

本实用新型提供了一种轨道交通用轨道除锈装置,具有以下有益效果:

1、该种轨道交通用轨道除锈装置通过设置有打磨片,使得当下框板嵌入在轨道中时,依次通过拧动调节螺栓,使得调节螺栓推动转动环的打磨片紧贴轨道下方的两侧边角,实现对边角进行打磨抛光,除锈效果更好。

2、该种轨道交通用轨道除锈装置通过设置有集尘罩,使得当打磨片在对轨道进行抛光的过程中,帘布和下框板内壁会对抛光过程中产生的铁屑和灰尘进行一定程度上的阻拦,同时吸尘器会产生吸引力对将产生的粉尘通过集尘罩和进灰管进行吸引回收,防止工作过程中产生大量的粉尘,进一步的提高了装置的工作效率。


附图说明

图1为本实用新型中整体结构示意图;

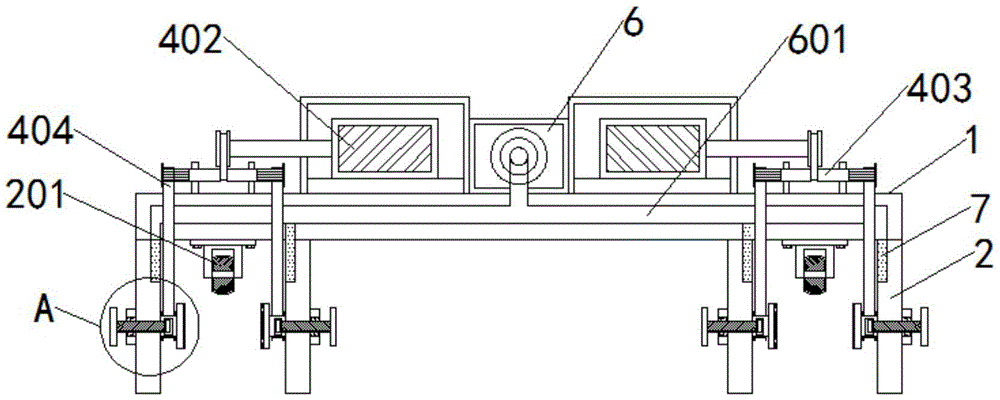

图2为本实用新型中整体结构剖面示意图;

图3为本实用新型中图2A处放大结构示意图。

图例说明:

1-连接板,2-下框板,201-导轮,3-螺纹座,301-调节螺栓,4-转动环,401-打磨片,402-伺服电机,403-转动轴,404-皮带,5-帘布,6-吸尘器,601-进灰管,7-集尘罩。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。

参照图1-3,一种轨道交通用轨道除锈装置,包括连接板1和下框板2,连接板1下方的左右两端均固定安装有下框板2,下框板2的内壁上方均固定安装有导轮201,下框板2外壁的左右两端均固定安装有螺纹座3,螺纹座3中均嵌入设置有调节螺栓301,调节螺栓301的另一端转动连接有转动环4,转动环4的另一端固定安装有打磨片401,连接板1上方的左右两端均固定安装有伺服电机402,连接板1上方的左右两端均转动连接有转动轴403,转动轴403的左右两端均转动连接有皮带404,下框板2的前后端均固定连接有帘布5,连接板1的上方中部固定安装有吸尘器6,连接板1的内部嵌入设置有进灰管601,下框板2的内部固定安装有集尘罩7。

本实施例中,两个下框板2围绕连接板1的纵向中轴线呈对称设,两个下框板2内导轮201中部之间的间距为1.4m,使得当两个下框板2嵌套在轨道中时,导轮201可正好与轨道上表面接触,使得装置可以在轨道上行走,进一步的提高了装置的灵活度。

本实施例中,伺服电机402的传动轴通过上皮带与转动轴403之间转动连接,转动轴403上的皮带404与转动环4之间转动连接,使得伺服电机402可通过转动轴403和皮带404带动转动环4的打磨片401对轨道进行快速打磨抛光。

本实施例中,调节螺栓301与螺纹座3相啮合,调节螺栓301推动转动环4和皮带404水平方向左右滑动,使得当下框板2嵌入在轨道中时,通过拧动调节螺栓301,使得调节螺栓301推动转动环的打磨片401紧贴轨道下方的两侧边角,实现对“工”字状轨道边角进行打磨抛光,除锈效果更好。

本实施例中,两个转动环4围绕下框板2的纵向中轴线呈对称设置,使得两个转动环4的打磨片401可同时对轨道两侧的边角进行打磨抛光。

本实施例中,下框板2内部的左上方和右上方均固定安装有集尘罩7,集尘罩7的另一端与进灰管601之间固定连接,使得当装置在打磨过程中,吸尘器6会产生吸引力将产生的粉尘通过集尘罩7和进灰管601进行吸引回收,防止工作过程中产生大量的粉尘,进一步的提高了装置的工作效率。

本实施例中,帘布5的内壁与下框板2的内壁构成一个底部开口的中空矩形状空间,帘布5的下方固定连接有磁条,更加便于当下框板2嵌套在轨道上方时,帘布5下方的磁条会产生磁力吸住轨道,防止铁屑在与帘布5接触时帘布5跑动。

工作原理:使用时,预先将下框板2嵌套在轨道上,这时下框板2内的导轮201紧贴轨道上表面,之后依次拧动调节螺栓301,使得调节螺栓301推动推动转动环4以及转动环4另一侧的打磨片紧贴轨道下方的两侧边角,当装置连接电源后,伺服电机402通过带动转动轴403转动,使得转动轴403上的皮带404带动转动环4和打磨片401转动,对轨道便捷进行打磨抛光,当打磨片401在对轨道进行抛光的过程中,帘布5和下框板2内壁会对抛光过程中产生的铁屑和灰尘进行一定程度上的阻拦,同时吸尘器6会产生吸引力对将产生的粉尘通过集尘罩7和进灰管601进行吸引回收,防止工作过程中产生大量的粉尘,进一步的提高了装置的工作效率。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
