技术领域
本实用新型涉及路由器防护领域，尤其涉及一种家庭路由器存放箱。
背景技术
路由器又可以称之为网关设备。路由器就是在OSI/RM中完成的网络层中继以及第三层中继任务，对不同的网络之间的数据包进行存储、分组转发处理，其主要就是在不同的逻辑分开网络。而数据在一个子网中传输到另一个子网中，可以通过路由器的路由功能进行处理。在网络通信中，路由器具有判断网络地址以及选择IP路径的作用，可以在多个网络环境中，构建灵活的链接系统，通过不同的数据分组以及介质访问方式对各个子网进行链接。路由器在操作中仅接受源站或者其他相关路由器传递的信息，是一种基于网络层的互联设备。路由器通常位于网络层，因而路由技术也是与网络层相关的一门技术，路由器与早期的网桥相比有很多的变化和不同。通常而言，网桥的局限性比较大，它只能够连通数据链路层相同或者类似的网络，不能够连接数据链路层之间有着较大差异的网络。但是路由器却不同，它打破了这个局限，能够连接任意的两种不同的网络，但是这两种不同的网络之间要遵守一个原则，就是使用相同的网络层协议，这样才能够被路由器连接。路由技术简单来说就是对网络上众多的信息进行转发与交换的一门技术，具体来说，就是通过互联网络将信息从源地址传送到目的地址。路由技术这几年来也取得了不错的发展和进步，特别是第五代路由器的出现，满足了人们对数据、语音和图像的综合应用，逐渐被大多数家庭网络所选择并且广泛被使用。除此之外，这几年来，我国的路由技术越来越成熟，同时也结合了当代的智能化技术，使得人们在使用路由技术的过程中能够体会到快捷、快速的效果，从而推动和促进互联网和网络技术的发展。路由器按照工作方式分为有限路由器和无线路由器，目前家庭中使用额度路由器一般都是无防护放置，这对家庭中有小朋友来说很不安全，而且会造成路由器容易摔坏，天线杆断掉等，影响正常使用。为此我们提出了一种家庭路由器存放箱。
实用新型内容
本实用新型提出的一种家庭路由器存放箱，解决了路由器露天放置容易摔坏，天线杆容易断掉，影响路由器的正常使用等问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种家庭路由器存放箱，包括箱体，所述箱体的两侧内壁连接有固定板，所述固定板相互靠近的一侧沿其高度方向开设有滑槽，所述滑槽的内部活动设有滑块，两个所述滑块相互靠近的一端固定连接有放置板，所述放置板的底部焊接有固定块，所述箱体的底部内壁焊接有两个支撑杆，所述支撑杆远离箱体底部内壁的一端固定连接有固定套，所述固定套的内部活动套设有水平放置的活动杆，所述活动杆远离固定套的一端贯穿箱体的左侧箱壁，所述活动杆远离箱体左侧内壁的一端焊接有双向螺杆，所述双向螺杆的外圈活动套设有螺纹套，两个所述螺纹套的上方铰接有连接杆，两个所述连接杆远离螺纹套的一端与固定块铰接。
优选的，所述箱体的顶部阵列开设有多个天线通孔，所述箱体的左侧开设有通孔，所述活动杆贯穿通孔，所述活动杆在箱体外部的一端焊接有把手。
优选的，所述滑槽和滑块的横截面均为T型结构，所述放置板的顶部粘贴有防滑垫。
优选的，所述双向螺杆远离活动杆的一端焊接有限位块，且限位块的外径大于固定套的内径。
优选的，所述箱体的正面箱壁安装有防尘门，且防尘门的一侧与箱体铰接。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过安装箱体、固定板、滑槽、滑块、支撑杆、固定套、活动杆、双向螺杆、螺纹套、连接杆、固定块和放置板等结构，首先放置路由器进箱体内，放置板上安装有防护垫，放置路由器滑动，此时路由器天线杆在箱体内，当需要将路由器的天线杆审出箱体的外部时候，人工转动把手，把手会带动活动杆进行转动，活动杆焊接双向螺杆，此时双向螺杆进行转动，带动套两个设在双向螺杆外圈的螺纹套进行向相互靠近的一端进行转动，螺纹套的顶端铰接有连接杆，两个连接杆相互靠近，挤压固定块和放置板向上进行运动，滑块此时在滑槽内同样进行向上滑动，带动路由器的天线杆伸出箱体的顶部。该装置结构新颖，可以根据需要将路由器的天线杆伸出和缩进箱体的内外，便于对路由器的保护，适合市场进行推广。
附图说明

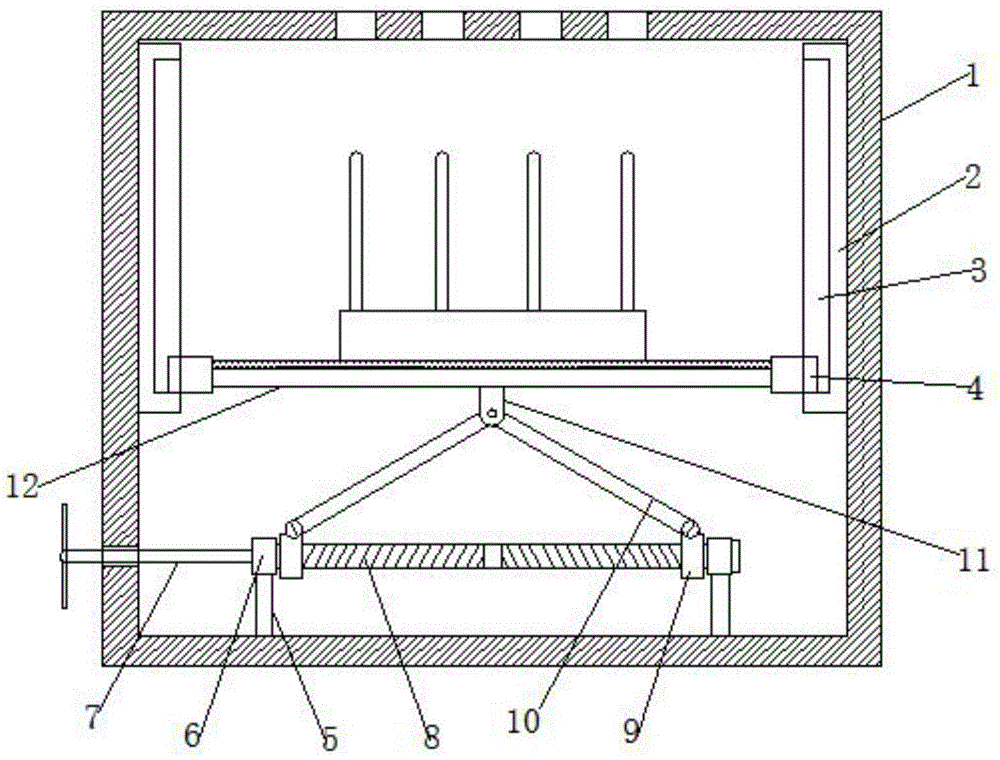

图1为本实用新型提出的一种家庭路由器存放箱的正视结构示意图；
图2为本实用新型提出的一种家庭路由器存放箱的固定块竖截面示意图；
图3为本实用新型提出的一种家庭路由器存放箱的滑块横截面示意图。
图中：1箱体、2固定板、3滑槽、4滑块、5支撑杆、6固定套、7活动杆、8双向螺杆、9螺纹套、10连接杆、11固定块、12放置板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种家庭路由器存放箱，包括箱体1，箱体1的两侧内壁连接有固定板2，固定板2相互靠近的一侧沿其高度方向开设有滑槽3，滑槽3的内部活动设有滑块4，两个滑块4相互靠近的一端固定连接有放置板12，放置板12的底部焊接有固定块11，箱体1的底部内壁焊接有两个支撑杆5，支撑杆5远离箱体1底部内壁的一端固定连接有固定套6，固定套6的内部活动套设有水平放置的活动杆7，活动杆7远离固定套6的一端贯穿箱体1的左侧箱壁，活动杆7远离箱体1左侧内壁的一端焊接有双向螺杆8，双向螺杆8的外圈活动套设有螺纹套9，两个螺纹套9的上方铰接有连接杆10，两个连接杆10远离螺纹套9的一端与固定块11铰接。
箱体1的顶部阵列开设有多个天线通孔，箱体1的左侧开设有通孔，活动杆7贯穿通孔，活动杆7在箱体1外部的一端焊接有把手，所述滑槽3和滑块4的横截面均为T型结构，所述放置板12的顶部粘贴有防滑垫，双向螺杆8远离活动杆7的一端焊接有限位块，且限位块的外径大于固定套6的内径，箱体1的正面箱壁安装有防尘门，且防尘门的一侧与箱体1铰接。
本实施例中，首先，路由器放置到放置板12上，放置板上安装有防滑垫，放置路由器滑动，当需要将路由器的天线杆伸出箱体1的外部时，转动把手会带动活动杆7进行转动，活动杆7焊接的双向螺杆8同时转动，此时套设在双向螺杆8的外圈的两个螺纹套9进行向相互靠近的一端进行运动，两个螺纹套(9)上的连接杆会向上挤压固定块11和放置板12，同时放置板12的两端焊接的滑块4在滑槽3的内部进行向上滑动，带动放置板12将路由器的天线伸出箱体1的顶部，同理，当天线杆需要收起时反之操作即可。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
