技术领域
本实用新型涉及生活垃圾处理技术领域，具体为一种便于排渣的生活垃圾处理装置。
背景技术
现代社会科技发展迅速，人们的生活水平不断提高，在日常生活中产生的废弃物也随之增多，生活垃圾污染的现象也越来越严重，对生活垃圾进行处理再利用，既可以保护环境，又节约了自然资源，生活垃圾需要处理装置对垃圾进行燃烧处理，而现有的处理装置不便于排渣，需要工作人员手动去处理废渣，不仅增加了工作人员的劳动强度，而且会影响工作人员的身体健康，为此，我们提出一种便于排渣的生活垃圾处理装置。
实用新型内容
本实用新型的目的在于提供一种便于排渣的生活垃圾处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于排渣的生活垃圾处理装置，包括箱体，所述箱体左侧的下端固定连接有安装板，所述安装板顶部的左端固定连接有第一气缸，所述第一气缸右侧的中端固定连接有推杆，所述推杆的右端贯穿箱体左侧的下端且固定连接有刮板，所述箱体右侧的中端固定连接有固定板，所述固定板的底部固定连接有第三气缸，所述第三气缸底部的左端固定连接有挡料板，所述箱体的右侧且位于第三气缸的下端开设有出料口，所述箱体内腔的下端固定连接有加热板，所述加热板的内表面开设有通风孔，所述箱体内腔底部的左端固定安装有第一风机，所述箱体的右侧且位于出料口的下端固定连接有废渣箱。
优选的，所述箱体顶部的右端固定连接有尾气处理箱，所述箱体顶部的左端固定安装有第二风机，所述第二风机的出风端通过管道与尾气处理箱左侧的下端连通，所述第二风机的进风端通过管道与箱体顶部的左端连通。
优选的，所述箱体内腔顶部的中端固定连接有第二气缸，所述第二气缸的底部固定安装有电机，所述电机的输出轴固定连接有转杆，所述转杆的底部固定连接有搅拌杆。
优选的，所述箱体底部的四周均通过连接有支撑腿，所述支撑腿的底部活动连接有行走轮。
优选的，所述箱体内腔左侧的下端开设有长槽，所述长槽的内腔插接有刮板。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型设置了第三气缸、挡料板、出料口、加热板、通风孔、第一风机、第一气缸、推杆和刮板，当生活垃圾燃烧完后，人们通过外置控制器控制第三气缸向上收缩，第三气缸在向上收缩的同时会带动挡料板向上移动，挡料板与出料口分离，然后通过外置控制器打开第一风机和控制第一气缸向右延伸，第一风机会将外界的空气运输到箱体内的下端并通过加热板上的通风孔吹出，避免废料粘在加热板上，第一气缸在向右延伸的同时会带动推杆向右移动，推杆在向右移动的同时会带动刮板向右移动，刮板在向右移动的过程中会将废料推到加热板的右端并通过出料口进入到废渣箱内，从而达到了便于排渣的目的，解决了现有的处理装置不便于排渣，需要工作人员手动去处理废渣，不仅增加了工作人员的劳动强度，而且会影响工作人员身体健康的问题。
2、本实用新型设置了第二气缸、转杆、电机和搅拌杆，人们通过外置控制器控制第二气缸伸缩，当第二气缸在向上收缩的同时会带动电机向上移动，避免影响刮板向右移动，当第二气缸在向下延伸的同时通过外置控制器打开电机，电机会带动转杆转动，转杆在转动的同时会带动搅拌杆转动，搅拌杆会带动生活垃圾移动，避免生活垃圾堆积燃烧不充分，从而达到了燃烧充分的目的，设置了第二风机和尾气处理箱，人们通过外置控制器打开第二风机，第二风机会将生活垃圾燃烧过程中产生的废气运输到尾气处理箱内处理，避免污染环境。
附图说明

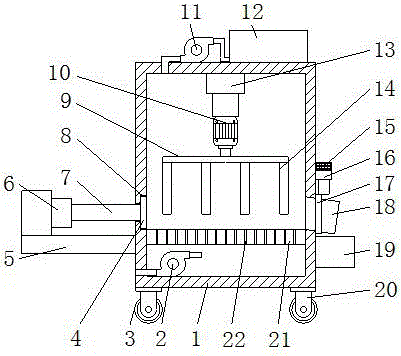

图1为本实用新型剖视结构示意图；
图2为本实用新型主视结构示意图。
图中：1、箱体；2、第一风机；3、行走轮；4、刮板；5、安装板；6、第一气缸；7、推杆；8、长槽；9、转杆；10、电机；11、第二风机；12、尾气处理箱；13、第二气缸；14、搅拌杆；15、固定板；16、第三气缸；17、挡料板；18、出料口；19、废渣箱；20、支撑腿；21、加热板；22、通风孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型的箱体1、第一风机2、行走轮3、刮板4、安装板5、第一气缸6、推杆7、长槽8、转杆9、电机10、第二风机11、尾气处理箱12、第二气缸13、搅拌杆14、固定板15、第三气缸16、挡料板17、出料口18、废渣箱19、支撑腿20、加热板21和通风孔22部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-2，一种便于排渣的生活垃圾处理装置，包括箱体1，箱体1左侧的下端固定连接有安装板5，安装板5顶部的左端固定连接有第一气缸6，第一气缸6右侧的中端固定连接有推杆7，推杆7的右端贯穿箱体1左侧的下端且固定连接有刮板4，箱体1右侧的中端固定连接有固定板15，固定板15的底部固定连接有第三气缸16，第三气缸16底部的左端固定连接有挡料板17，箱体1的右侧且位于第三气缸16的下端开设有出料口18，箱体1内腔的下端固定连接有加热板21，加热板21的内表面开设有通风孔22，箱体1内腔底部的左端固定安装有第一风机2，当生活垃圾燃烧完后，人们通过外置控制器控制第三气缸16向上收缩，第三气缸16在向上收缩的同时会带动挡料板17向上移动，挡料板17与出料口18分离，然后通过外置控制器打开第一风机2和控制第一气缸6向右延伸，第一风机2会将外界的空气运输到箱体1内的下端并通过加热板21上的通风孔22吹出，避免废料粘在加热板21上，第一气缸6在向右延伸的同时会带动推杆7向右移动，推杆7在向右移动的同时会带动刮板4向右移动，刮板4在向右移动的过程中会将废料推到加热板21的右端并通过出料口18进入到废渣箱19内，从而达到了便于排渣的目的，箱体1内腔左侧的下端开设有长槽8，长槽8的内腔插接有刮板4，箱体1底部的四周均通过连接有支撑腿20，支撑腿20的底部活动连接有行走轮3，箱体1内腔顶部的中端固定连接有第二气缸13，第二气缸13的底部固定安装有电机10，电机10的输出轴固定连接有转杆9，转杆9的底部固定连接有搅拌杆14，人们通过外置控制器控制第二气缸13伸缩，当第二气缸13在向上收缩的同时会带动电机10向上移动，避免影响刮板4向右移动，当第二气缸13在向下延伸的同时通过外置控制器打开电机10，电机10会带动转杆9转动，转杆9在转动的同时会带动搅拌杆14转动，搅拌杆14会带动生活垃圾移动，避免生活垃圾堆积燃烧不充分，从而达到了燃烧充分的目的，箱体1的右侧且位于出料口18的下端固定连接有废渣箱19，箱体1顶部的右端固定连接有尾气处理箱12，箱体1顶部的左端固定安装有第二风机11，第二风机11的出风端通过管道与尾气处理箱12左侧的下端连通，第二风机11的进风端通过管道与箱体1顶部的左端连通，人们通过外置控制器打开第二风机11，第二风机11会将生活垃圾燃烧过程中产生的废气运输到尾气处理箱12内处理，避免污染环境（本申请中外置控制器的型号为DATA-7311，同时，外置控制器的两个接线端通过导线连接有电源插头，且本申请中采用市电进行供电）。
使用时，设置了第三气缸16、挡料板17、出料口18、加热板21、通风孔22、第一风机2、第一气缸6、推杆7和刮板4，当生活垃圾燃烧完后，人们通过外置控制器控制第三气缸16向上收缩，第三气缸16在向上收缩的同时会带动挡料板17向上移动，挡料板17与出料口18分离，然后通过外置控制器打开第一风机2和控制第一气缸6向右延伸，第一风机2会将外界的空气运输到箱体1内的下端并通过加热板21上的通风孔22吹出，避免废料粘在加热板21上，第一气缸6在向右延伸的同时会带动推杆7向右移动，推杆7在向右移动的同时会带动刮板4向右移动，刮板4在向右移动的过程中会将废料推到加热板21的右端并通过出料口18进入到废渣箱19内，从而达到了便于排渣的目的，解决了现有的处理装置不便于排渣，需要工作人员手动去处理废渣，不仅增加了工作人员的劳动强度，而且会影响工作人员身体健康的问题，设置了第二气缸13、转杆9、电机10和搅拌杆14，人们通过外置控制器控制第二气缸13伸缩，当第二气缸13在向上收缩的同时会带动电机10向上移动，避免影响刮板4向右移动，当第二气缸13在向下延伸的同时通过外置控制器打开电机10，电机10会带动转杆9转动，转杆9在转动的同时会带动搅拌杆14转动，搅拌杆14会带动生活垃圾移动，避免生活垃圾堆积燃烧不充分，从而达到了燃烧充分的目的，设置了第二风机11和尾气处理箱12，人们通过外置控制器打开第二风机11，第二风机11会将生活垃圾燃烧过程中产生的废气运输到尾气处理箱12内处理，避免污染环境。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
