一种便于移动的充电桩

技术领域

本实用新型涉及充电桩技术领域，具体为一种便于移动的充电桩。

背景技术

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的车辆充电，充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电，充电桩一般提供常规充电和快速充电两种充电方式，然而传统的充电桩大多是直接固定在地面，在需要对固定桩进行移动的时候，不得不使用人力进行搬运，增加了使用者的劳动强度。

实用新型内容

本实用新型的目的在于提供一种便于移动的充电桩，具备便于移动的优点，解决了传统充电桩不便于移动的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于移动的充电桩，包括充电箱，所述充电箱的顶部固定连接有挡块，所述充电箱正面的顶部嵌设有插板，所述充电箱的底部活动连接有减震箱，所述减震箱的内腔设置有减震机构，所述减震箱的底部固定连接有固定箱，所述固定箱的内腔设置有移动机构，所述移动机构的底部通过固定架活动连接有辅助轮。

优选的，所述减震机构包括弹簧、第一滑块、第一滑槽和限位弹簧，所述减震箱内腔的底部从左至右均依次固定连接有弹簧，所述弹簧的顶部与充电箱的底部固定连接，所述减震箱内腔的两侧均开设有第一滑槽，所述第一滑槽的内腔滑动连接有第一滑块，所述第一滑块的内侧贯穿第一滑槽的内腔并与充电箱底部的两侧固定连接，所述第一滑槽内腔的底部固定连接有限位弹簧，所述限位弹簧的内侧与第一滑块的底部固定连接。

优选的，所述移动机构包括电机、第一齿轮、第二齿轮、螺纹杆和支撑板，所述固定箱内腔顶部的右侧通过固定板固定连接有电机，所述电机的输出端固定连接有第一齿轮，所述固定箱内腔顶部和底部的中心处均固定连接有轴承座，且轴承座的内腔活动连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，且螺纹套正面和背面两侧均固定连接有支撑板，所述支撑板的底部固定连接有固定块，且固定块的底部通过固定架活动连接有辅助轮。

优选的，所述固定箱内腔正面和背面顶部的两侧均开设有第二滑槽，所述第二滑槽的内腔滑动连接有第二滑块，所述第二滑块的内侧与支撑板的外侧固定连接。

优选的，所述固定箱内腔底部的两侧均固定连接有固定块，所述固定箱内腔的底部从左至右均依次固定连接有橡胶垫，且固定块底部的两侧均固定连接有凸块，且凸块和橡胶垫的表面活动连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过移动机构的设置，使用者通过电机带动第一齿轮开始旋转，继而带动第二齿轮开始旋转，此时螺纹杆开始旋转，从而带动螺纹套进行上下移动，螺纹套带动支撑板进行上下移动，此时支撑板带动辅助轮进行上下移动，便于使用者对辅助轮进行收放，在需要对充电桩进行移动时，使用者放下辅助轮即可，过程简单方便，解决了传统充电桩不便于移动的问题。

2、本实用新型通过弹簧、第一滑块、第一滑槽和限位弹簧的配合，便于使用者对充电箱进行减震，防止因为外部的震动从而对充电箱内部的设备造成损坏，通过电机、第一齿轮、第二齿轮、螺纹杆和支撑板，便于使用者对辅助轮进行收放，增强了设备的移动效果，通过第二滑槽和第二滑块的配合，便于使用者对支撑板进行限位，防止支撑板受力发生倾斜，增加了支撑板的稳定性，通过固定块的配合，提高了充电桩的稳定性，同时橡胶垫对凸块进行缓冲，对辅助轮下降的位置进行限位。

附图说明

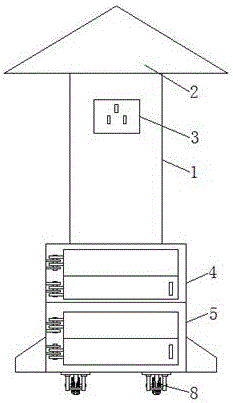

图1为本实用新型结构示意图；

图2为本实用新型减震箱结构剖视图；

图3为本实用新型固定箱结构剖视图。

图中：1、充电箱；2、挡块；3、插板；4、减震箱；5、固定箱；6、减震机构；61、弹簧；62、第一滑块；63、第一滑槽；64、限位弹簧；7、移动机构；71、电机；72、第一齿轮；73、第二齿轮；74、螺纹杆；75、支撑板；8、辅助轮；9、第二滑槽；10、第二滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种便于移动的充电桩，包括充电箱1，充电箱1的顶部固定连接有挡块2，充电箱1正面的顶部嵌设有插板3，充电箱1的底部活动连接有减震箱4，减震箱4的内腔设置有减震机构6，减震机构6包括弹簧61、第一滑块62、第一滑槽63和限位弹簧64，减震箱4内腔的底部从左至右均依次固定连接有弹簧61，弹簧61的顶部与充电箱1的底部固定连接，减震箱4内腔的两侧均开设有第一滑槽63，第一滑槽63的内腔滑动连接有第一滑块62，第一滑块62的内侧贯穿第一滑槽63的内腔并与充电箱1底部的两侧固定连接，第一滑槽63内腔的底部固定连接有限位弹簧64，限位弹簧64的内侧与第一滑块62的底部固定连接，通过弹簧61、第一滑块62、第一滑槽63和限位弹簧64的配合，便于使用者对充电箱1进行减震，防止因为外部的震动从而对充电箱1内部的设备造成损坏，减震箱4的底部固定连接有固定箱5，固定箱5内腔正面和背面顶部的两侧均开设有第二滑槽9，第二滑槽9的内腔滑动连接有第二滑块10，第二滑块10的内侧与支撑板75的外侧固定连接，通过第二滑槽9和第二滑块10的配合，便于使用者对支撑板75进行限位，防止支撑板75受力发生倾斜，增加了支撑板75的稳定性，固定箱5内腔底部的两侧均固定连接有固定块，固定箱5内腔的底部从左至右均依次固定连接有橡胶垫，且固定块底部的两侧均固定连接有凸块，且凸块和橡胶垫的表面活动连接，通过固定块的配合，提高了充电桩的稳定性，同时橡胶垫对凸块进行缓冲，对辅助轮8下降的位置进行限位，固定箱5的内腔设置有移动机构7，移动机构7包括电机71、第一齿轮72、第二齿轮73、螺纹杆74和支撑板75，固定箱5内腔顶部的右侧通过固定板固定连接有电机71，电机71的输出端固定连接有第一齿轮72，固定箱5内腔顶部和底部的中心处均固定连接有轴承座，且轴承座的内腔活动连接有螺纹杆74，螺纹杆74的表面螺纹连接有螺纹套，且螺纹套正面和背面两侧均固定连接有支撑板75，支撑板75的底部固定连接有固定块，且固定块的底部通过固定架活动连接有辅助轮8，通过电机71、第一齿轮72、第二齿轮73、螺纹杆74和支撑板75，便于使用者对辅助轮8进行收放，增强了设备的移动效果，移动机构7的底部通过固定架活动连接有辅助轮8，通过移动机构7的设置，使用者通过电机71带动第一齿轮72开始旋转，继而带动第二齿轮73开始旋转，此时螺纹杆74开始旋转，从而带动螺纹套进行上下移动，螺纹套带动支撑板75进行上下移动，此时支撑板75带动辅助轮8进行上下移动，便于使用者对辅助轮8进行收放，在需要对充电桩进行移动时，使用者放下辅助轮8即可，过程简单方便，解决了传统充电桩不便于移动的问题。

使用时，使用者需要对充电桩进行移动，此时使用者打开电机71，电机71带动第一齿轮72开始旋转，继而带动第二齿轮73开始旋转，此时螺纹杆74开始旋转，继而带动螺纹套在螺纹杆74表面向下移动，此时支撑板75通过固定块带动辅助轮8向下移动，此时充电桩升高，使用者推动充电箱1，此时充电桩开始移动，在运动过程中会有震动产生，充电箱1对弹簧61进行挤压，通过弹簧61的弹性回弹，从而对充电箱1进行减震。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
