技术领域
本实用新型涉及畜牧养殖领域，尤其涉及一种畜牧快速搭建的养殖圈。
背景技术
我国的主要生产畜牧的方式都是草原放牧，而这类放牧需要根据季节的变化而进行迁移，从而保障每个牧场草区的生态生长，保护生态环境，但是现在的草原放牧都是将放牧的牲畜进行赶养，当到达一个地方之后，需要人工搭建临时的圈养圈，都是砍伐当时的树木进行建造，但是这种情况不利于生态的保护，为了改善这一种情况特此设计这一种畜牧快速搭建的养殖圈。
实用新型内容
本实用新型的目的在于提供一种畜牧快速搭建的养殖圈，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：
一种畜牧快速搭建的养殖圈，包括地桩装置、连接链，所述地桩装置设有若干组，若干组地桩装置等间距的排列设立，所述每两组地桩装置之间设立三条连接链，三条连接链分别连接在地桩装置的上段、中段、下段，所述地桩装置由地桩套柱、入地刀筒、套柱固定架、固定架调节装置组成，所述入地刀筒插接在地桩套柱的中心，且入地刀筒顶端高于地桩套柱的顶端，入地刀筒的底端低于地桩套柱的底端，所述套柱固定架套接在地桩套柱的中段，所述固定架调节装置螺纹连接在地桩套柱的中段。
在上述技术方案基础上，所述地桩套柱由筒柱、接地座、连接挂环组成，所述接地座焊接在筒柱的底端外侧，所述连接挂环设有三个，三个连接挂环分别焊接在筒柱的上段、中段、下段，所述连接链的连接端分别连接在连接挂环上，所述筒柱的中段设有螺纹丝。
在上述技术方案基础上，所述入地刀筒由无孔柱、尖端半筒组成，所述尖端半筒设在无孔柱的底端，所述无孔柱与尖端半筒一体成型，所述尖端半筒的底端超过接地座的底面，所述无孔柱的顶端超过筒柱的顶端。
在上述技术方案基础上，所述套柱固定架由上套环、接地环、连接架组成，所述连接架设有四组，四组连接架的顶端等圆周间距的焊接在上套环的侧面，四组连接架的底端等圆周间距的焊接在接地环的顶面，所述上套环套接在筒柱的下段，且上套环套接位置低于螺纹丝的位置。
在上述技术方案基础上，所述固定架调节装置由旋调手柄、螺纹筒组成，所述螺纹筒内壁设有螺纹丝，所述旋调手柄设有两组，两组旋调手柄对称的设立在螺纹筒的外侧表面，且与螺纹筒的外表面垂直，所述旋调手柄与螺纹筒一体成型，所述螺纹筒螺纹连接在筒柱中段的螺纹丝上，所述螺纹筒紧贴在上套环的顶侧。
在上述技术方案基础上，所述地桩套柱、入地刀筒、套柱固定架、固定架调节装置均由铸铁材料制成，所述连接链由钢丝麻绳等混织物编织制成。
与现有技术相比，本实用新型具有以下优点：本实用新型利既优畜牧养殖可搭建养殖圈的的设置，改变传统的伐木立桩的建造养殖圈的方式和方法，改变为一种可以移动、可以再次利用、可以快速搭建的养殖圈装置，极大程度的解决了资源浪费的情况，可以使得搭建装置的利用得到最高的利用率，另外设备的操作极为简单，使用方式只需要借助外力进行打桩即可，设备整体采用铸铁材料制成，取材方便、制作方便，宜推广使用。
附图说明

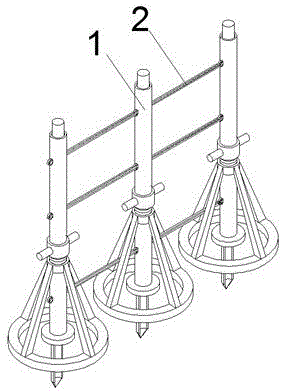

图1为本实用新型总体外观状态图。
图2为本实用新型地桩装置示意图。
图3为本实用新型地桩套柱和入地刀筒示意图。
图4为本实用新型套筒固定架和固定架调节装置示意图。
图中：1地桩装置-，2-连接链，3-地桩套柱，4-入地刀筒，5-套柱固定架，6-固定架调节装置，7-筒柱，8-接地座，9-连接挂环，10-螺纹丝，11-无孔柱，12-尖端半筒，13-上套环，14-接地环，15-连接架，16-旋调手柄，17-螺纹筒。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
一种畜牧快速搭建的养殖圈，包括地桩装置1、连接链2，所述地桩装置1设有若干组，若干组地桩装置1等间距的排列设立，所述每两组地桩装置1之间设立三条连接链2，三条连接链2分别连接在地桩装置1的上段、中段、下段，所述地桩装置1由地桩套柱3、入地刀筒4、套柱固定架5、固定架调节装置6组成，所述入地刀筒4插接在地桩套柱3的中心，且入地刀筒4顶端高于地桩套柱3的顶端，入地刀筒4的底端低于地桩套柱3的底端，所述套柱固定架5套接在地桩套柱3的中段，所述固定架调节装置6螺纹连接在地桩套柱3的中段。
所述地桩套柱3由筒柱7、接地座8、连接挂环9组成，所述接地座8焊接在筒柱7的底端外侧，所述连接挂环9设有三个，三个连接挂环9分别焊接在筒柱7的上段、中段、下段，所述连接链2的连接端分别连接在连接挂环9上，所述筒柱7的中段设有螺纹丝10。
所述入地刀筒4由无孔柱11、尖端半筒12组成，所述尖端半筒12设在无孔柱11的底端，所述无孔柱11与尖端半筒12一体成型，所述尖端半筒12的底端超过接地座8的底面，所述无孔柱11的顶端超过筒柱7的顶端。
所述套柱固定架5由上套环13、接地环14、连接架15组成，所述连接架15设有四组，四组连接架15的顶端等圆周间距的焊接在上套环13的侧面，四组连接架15的底端等圆周间距的焊接在接地环14的顶面，所述上套环13套接在筒柱7的下段，且上套环13套接位置低于螺纹丝10的位置。
所述固定架调节装置6由旋调手柄16、螺纹筒17组成，所述螺纹筒17内壁设有螺纹丝10，所述旋调手柄16设有两组，两组旋调手柄16对称的设立在螺纹筒17的外侧表面，且与螺纹筒17的外表面垂直，所述旋调手柄16与螺纹筒17一体成型，所述螺纹筒17螺纹连接在筒柱7中段的螺纹丝上，所述螺纹筒17紧贴在上套环13的顶侧。
所述地桩套柱3、入地刀筒4、套柱固定架5、固定架调节装置6均由铸铁材料制成，所述连接链2由钢丝麻绳等混织物编织制成。
本实用新型工作原理：设备的使用分为三个阶段，一为设备的选位阶段，需要根据畜牧的种类、大小体型进行选择地桩装置的间距进行固定；二为地桩装置的固定阶段，在这个阶段，首选需要将设备的地桩套柱放置在地面上，使得地桩套柱底端的接地座紧贴在底面，然后将设备的入地刀筒插接在筒柱内，然后借助外力设备，例如锤子之类的，在入地刀筒的无孔柱顶端进行敲打，使得设备入地刀筒的尖端半筒插接在地面下，然后将设备的套柱固定架，套接在筒柱的外侧，再讲设备的固定架调节装备旋调，使得固定架旋调装置的螺纹筒紧贴在上套环的顶面，并且使得套柱固定架的接地环紧贴在底面上，使用旋调装置调节的作用就是使得接地环更加接近底面，甚至陷入底面，使得地桩装置的固定更加稳固；三为设备的连接链连接，使用螺栓扣、打结的方式将连接链连接在地桩装置两侧的连接挂环上，使得连接紧密，防止畜牧牲畜逃出。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
