技术领域
本实用新型涉及环境监测技术领域，具体为一种环境监测采样箱。
背景技术
环境监测是通过对人类和环境有影响的各种物质的含量、排放量的检测，以及跟踪环境质量的变化，确定环境质量水平，为环境管理、污染治理等工作提供基础和保证，简单地说，了解环境水平，进行环境监测，是开展一切环境工作的前提，环境监测过程中采集的样品需要专门的储存装置，但是现有的采集储存装置在运输过程中容易受震动影响导致样品出现破碎，给监测人员的工作带来诸多不便。
实用新型内容
本实用新型的目的在于提供一种环境监测采样箱，具备缓冲减震的优点，解决了现有的采集储存装置在运输过程中容易受震动影响导致样品出现破碎，给监测人员的工作带来诸多不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环境监测采样箱，包括外箱体和盖板，所述外箱体内腔的底部固定连接有底箱，所述底箱内腔的两侧均固定连接有滑杆，所述滑杆表面的两侧均套设有第一缓冲弹簧，所述滑杆表面的两侧均滑动连接有滑套，所述滑套的顶部通过转轴活动连接有第一活动杆，所述第一活动杆的顶部通过转轴活动连接有采集箱本体，所述外箱体的顶部活动连接有外板，所述外板底部的两侧均固定连接有套筒，所述套筒的两侧均开设有限位滑孔，所述套筒内腔的顶部固定连接有第二缓冲弹簧，所述第二缓冲弹簧的底部固定连接有活动块，所述活动块的两端均延伸至限位滑孔的外部，所述活动块的底部通过转轴活动连接有第二活动杆，所述盖板顶部的两侧均开设有第一滑槽，所述第一滑槽的内腔滑动连接有第一滑块，所述第一滑块的顶部与第二活动杆的底部固定连接，所述盖板与采集箱本体活动卡接。
优选的，所述采集箱本体的两侧均固定连接有支撑腿，且支撑腿的一侧滑动连接有限位轮，且限位轮与外箱体的内壁滑动连接。
优选的，所述第一缓冲弹簧的一侧与底箱的内壁固定连接，所述第一缓冲弹簧的另一侧与滑套固定连接。
优选的，所述第一滑槽内腔的顶部和底部均开设有第二滑槽，所述第二滑槽的内腔滑动连接有第二滑块，所述第二滑块远离第二滑槽内腔的一侧与第一滑块固定连接。
优选的，所述滑杆的顶部和底部均开设有第三滑槽，所述第三滑槽的内腔滑动连接有第三滑块，所述第三滑块远离第三滑槽内腔的一侧与滑套的内壁固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过外板将外箱体盖上，外箱体受到震动时采集箱本体会上下颠簸，第一活动杆会带动滑套运动，滑套会对第一缓冲弹簧进行挤压，采集箱本体受到震动向上运动时会带动第一滑块和第二活动杆运动，第二活动杆带动活动块运动，活动块对第二缓冲弹簧进行挤压，第二缓冲弹簧和第一缓冲弹簧受力形变，从而对震动进行有效缓冲，解决了现有的采集储存装置在运输过程中容易受震动影响导致样品出现破碎，给监测人员的工作带来诸多不便的问题。
2、本实用新型通过设置第二滑槽和第二滑块，起到了对第一滑块限位的效果，通过设置第三滑槽和第三滑块，起到了对滑套限位的效果。
附图说明

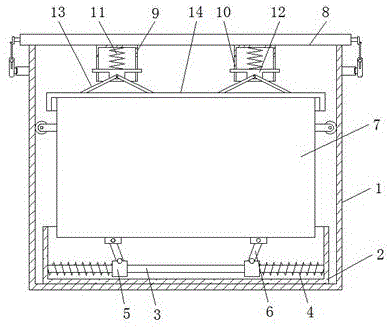

图1为本实用新型结构示意图；
图2为本实用新型盖板俯视结构示意图；
图3为本实用新型第三滑槽结构示意图。
图中：1、外箱体；2、底箱；3、滑杆；4、第一缓冲弹簧；5、滑套；6、第一活动杆；7、采集箱本体；8、外板；9、套筒；10、限位滑孔；11、第二缓冲弹簧；12、活动块；13、第二活动杆；14、盖板；15、第一滑槽；16、第一滑块；17、第二滑槽；18、第二滑块；19、第三滑槽；20、第三滑块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型的外箱体1、底箱2、滑杆3、第一缓冲弹簧4、滑套5、第一活动杆6、采集箱本体7、外板8、套筒9、限位滑孔10、第二缓冲弹簧11、活动块12、第二活动杆13、盖板14、第一滑槽15、第一滑块16、第二滑槽17、第二滑块18、第三滑槽19和第三滑块20部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-3，一种环境监测采样箱，包括外箱体1和盖板14，外箱体1内腔的底部固定连接有底箱2，底箱2内腔的两侧均固定连接有滑杆3，滑杆3表面的两侧均套设有第一缓冲弹簧4，滑杆3表面的两侧均滑动连接有滑套5，第一缓冲弹簧4的一侧与底箱2的内壁固定连接，第一缓冲弹簧4的另一侧与滑套5固定连接，滑杆3的顶部和底部均开设有第三滑槽19，第三滑槽19的内腔滑动连接有第三滑块20，第三滑块20远离第三滑槽19内腔的一侧与滑套5的内壁固定连接，滑套5的顶部通过转轴活动连接有第一活动杆6，第一活动杆6的顶部通过转轴活动连接有采集箱本体7，采集箱本体7的两侧均固定连接有支撑腿，且支撑腿的一侧滑动连接有限位轮，且限位轮与外箱体1的内壁滑动连接，外箱体1的顶部活动连接有外板8，外板8底部的两侧均固定连接有套筒9，套筒9的两侧均开设有限位滑孔10，套筒9内腔的顶部固定连接有第二缓冲弹簧11，第二缓冲弹簧11的底部固定连接有活动块12，活动块12的两端均延伸至限位滑孔10的外部，活动块12的底部通过转轴活动连接有第二活动杆13，盖板14顶部的两侧均开设有第一滑槽15，第一滑槽15的内腔滑动连接有第一滑块16，第一滑块16的顶部与第二活动杆13的底部固定连接，第一滑槽15内腔的顶部和底部均开设有第二滑槽17，第二滑槽17的内腔滑动连接有第二滑块18，第二滑块18远离第二滑槽17内腔的一侧与第一滑块16固定连接，盖板14与采集箱本体7活动卡接，通过外板8将外箱体1盖上，外箱体1受到震动时采集箱本体7会上下颠簸，第一活动杆6会带动滑套5运动，滑套5会对第一缓冲弹簧4进行挤压，采集箱本体7受到震动向上运动时会带动第一滑块16和第二活动杆13运动，第二活动杆13带动活动块12运动，活动块12对第二缓冲弹簧11进行挤压，第二缓冲弹簧11和第一缓冲弹簧4受力形变，从而对震动进行有效缓冲，解决了现有的采集储存装置在运输过程中容易受震动影响导致样品出现破碎，给监测人员的工作带来诸多不便的问题。
使用时，通过外板8将外箱体1盖上，外箱体1受到震动时采集箱本体7会上下颠簸，第一活动杆6会带动滑套5运动，滑套5会对第一缓冲弹簧4进行挤压，采集箱本体7受到震动向上运动时会带动第一滑块16和第二活动杆13运动，第二活动杆13带动活动块12运动，活动块12对第二缓冲弹簧11进行挤压，第二缓冲弹簧11和第一缓冲弹簧4受力形变，从而对震动进行有效缓冲，解决了现有的采集储存装置在运输过程中容易受震动影响导致样品出现破碎，给监测人员的工作带来诸多不便的问题。
本申请文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
