技术领域
本实用新型涉及一种可调节高度的单杠。
背景技术
单杠作为一种社区健身器材。单杠健身的目的主要是为了刺激肌肉。随着社会的发展，社区内将会有越来越多的适合老年朋友的健身方法问世，器械健身也会向智能化、趣味化、简单化方面发展。我们相信，随着社区建设的不断进步，社区内公用场地和设施的增加，社区老年健身将会迎来一个全新的时代。
实用新型内容
本实用新型的目的在于提供一种可调节高度的单杠，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可调节高度的单杠，包括底座、固定片、连接柱、固定螺栓、支撑杆、滑槽、安装孔、单杠杠杆、螺栓，所述底座左右两侧底部一体成型有固定片，且底座顶部左右两侧均焊接有连接柱，所述左右两个连接柱内分别安装有与之相匹配的支撑杆，且底部通过固定螺栓安装固定，所述左右两个支撑杆内侧上方均开设有滑槽，所述滑槽内等距开设有若干个安装孔，且安装孔贯穿整个支撑杆，所述单杠杠杆安装在两侧支撑杆内的滑槽中，且单杠杠杆两侧均通过滑槽内的安装孔与螺栓连接固定。
优选的：所述单杠杠杆还包括左杠杆、右杠杆、弹簧和连接头，所述左杠杆与右杠杆连接，且左杠杆与右杠杆之间可伸缩，所述左杠杆与右杠杆之间安装有弹簧，所述左杠杆左侧与右杠杆右侧均一体成型有连接头，且通过连接头安装在滑槽内，且可上下滑动。
优选的：所述可调节高度的单杠还包括预留凹槽、连接杆和齿状螺纹套筒，所述左杠杆右侧内部开设有预留凹槽，所述右杠杆左侧一体成型有连接杆，且右杠杆通过连接杆安装在左杠杆内的预留凹槽内，以此实现可伸缩连接，且弹簧安装在连接杆上，所述左杠杆与右杠杆上的连接头外侧均一体成型有齿状螺纹套筒，且齿状螺纹套筒与安装孔相匹配，并安装在安装孔内，通过螺栓连接固定。
本实用新型的有益效果是：本实用新型结构简单、设计合理，安装方便，且单人即可操作调节单杠高度，十分的方便，并且安装牢固，结构可靠。
附图说明

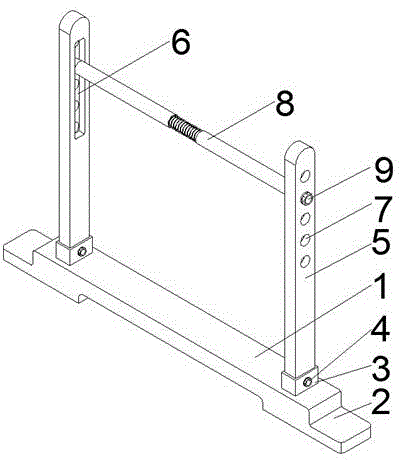

图1为本实用新型可调节高度的单杠的结构示意图；
图2为本实用新型可调节高度的单杠的部分结构示意图；
图3为本实用新型可调节高度的单杠的部分结构示意图；
图4为本实用新型可调节高度的单杠的部分结构示意图。
图中：1、底座，2、固定片，3、连接柱，4、固定螺栓，5、支撑杆，6、滑槽，7、安装孔，8、单杠杠杆，9、螺栓，10、左杠杆，11、右杠杆，12、弹簧，13、连接头，14、预留凹槽，15、连接杆，16、齿状螺纹套筒。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1-4所示，一种可调节高度的单杠，包括底座1、固定片2、连接柱3、固定螺栓4、支撑杆5、滑槽6、安装孔7、单杠杠杆8、螺栓9，所述底座1左右两侧底部一体成型有固定片2，且底座1顶部左右两侧均焊接有连接柱3，所述左右两个连接柱3内分别安装有与之相匹配的支撑杆5，且底部通过固定螺栓4安装固定，所述左右两个支撑杆5内侧上方均开设有滑槽6，所述滑槽6内等距开设有若干个安装孔7，且安装孔7贯穿整个支撑杆5，所述单杠杠杆8安装在两侧支撑杆5内的滑槽6中，且单杠杠杆8两侧均通过滑槽6内的安装孔7与螺栓9连接固定。所述单杠杠杆8还包括左杠杆10、右杠杆11、弹簧12和连接头13，所述左杠杆10与右杠杆11连接，且左杠杆10与右杠杆11之间可伸缩，所述左杠杆10与右杠杆11之间安装有弹簧12，所述左杠杆10左侧与右杠杆11右侧均一体成型有连接头13，且通过连接头13安装在滑槽6内，且可上下滑动。所述可调节高度的单杠还包括预留凹槽14、连接杆15和齿状螺纹套筒16，所述左杠杆10右侧内部开设有预留凹槽14，所述右杠杆11左侧一体成型有连接杆15，且右杠杆11通过连接杆15安装在左杠杆10内的预留凹槽14内，以此实现可伸缩连接，且弹簧12安装在连接杆15上，所述左杠杆10与右杠杆11上的连接头13外侧均一体成型有齿状螺纹套筒16，且齿状螺纹套筒16与安装孔7相匹配，并安装在安装孔7内，通过螺栓9连接固定。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
