技术领域
本实用新型涉一种钢筋调直机。
背景技术
钢筋调直机结构是由高速转子旋转调整直丝模角度，达到调直的效果，然后通过叨丝轮向前叨丝。达到要求尺寸后，丝碰到定位键后把跑道向前进推进5毫米，上方冲头压住竖切丝刀就立刻切断，丝通过竖丝刀上的压板压住开口轴承，丝就自动掉至托丝架。
现有的钢筋调直机不仅在钢筋加工厂使用，还大量使用在施工现场，而施工现场情况复杂，往往需要采取动态管理，而钢筋调直机常常需要移动，且地面未经硬化处理，往往平整度难以达到工作要求。
实用新型内容
本实用新型的目的在于提供一种钢筋调直机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种钢筋调直机，包括调直机本体、把手、把手凹槽、轮子、升降支腿，所述调直机本体顶部前后两端横向均通过固定柱焊接有把手，所述调直机本体底部前后两端与侧板交接处均开设有把手凹槽，且把手凹槽顶部均采用弧形过度，所述调直机本体左右两侧底部分别对称安装有两个轮子便于移动调直机本体，所述调直机本体前后两端底部均开设有L形凹槽，且升降支腿安装在L形凹槽转角处。
优选的：所述升降支腿还包括固定环、转轴、螺杆和垫片，所述固定环内开设有与螺杆相匹配的螺纹，所述固定环左右两边外侧均焊接有转轴，所述固定环通过转轴安装在L形凹槽转角内，且固定环可以通过转轴转动，所述固定环内与螺杆螺纹连接，所述螺杆底部焊接垫片，所述螺杆与垫片可收纳至L形凹槽任意一端。
优选的：所述固定环、转轴、螺杆和垫片均采用304不锈钢材料制作。
本实用新型的有益效果是：本实用新型设计合理，使用方便，底部车轮方便调直机根据现场情况快速调整位置，底部升降支腿在不使用时可横向收纳至L形凹槽内，同时可取出调节调直机底部高程，方便调直机在地面不平整处也能正常工作。
附图说明

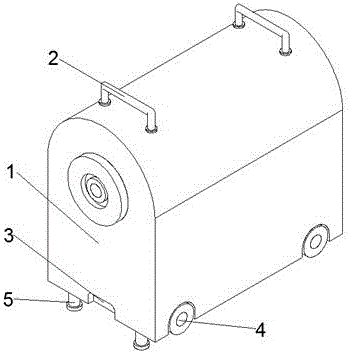

图1为本实用新型钢筋调直机的结构示意图；
图2为本实用新型钢筋调直机升降支腿的结构示意图。
图中：1、调直机本体，2、把手，3、把手凹槽，4、轮子，5、升降支腿，6、固定环，7、转轴，8、螺杆，9、垫片。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1-2所示，一种钢筋调直机，包括调直机本体1、把手2、把手凹槽3、轮子4、升降支腿5，所述调直机本体1顶部前后两端横向均通过固定柱焊接有把手2，所述调直机本体1底部前后两端与侧板交接处均开设有把手凹槽3，且把手凹槽3顶部均采用弧形过度，所述调直机本体1左右两侧底部分别对称安装有两个轮子4便于移动调直机本体1，所述调直机本体1前后两端底部均开设有L形凹槽，且升降支腿5安装在L形凹槽转角处。所述升降支腿5还包括固定环6、转轴7、螺杆8和垫片9，所述固定环6内开设有与螺杆8相匹配的螺纹，所述固定环6左右两边外侧均焊接有转轴7，所述固定环6通过转轴7安装在L形凹槽转角内，且固定环6可以通过转轴7转动，所述固定环6内与螺杆8螺纹连接，所述螺杆8底部焊接垫片9，所述螺杆8与垫片9可收纳至L形凹槽任意一端。所述固定环6、转轴7、螺杆8和垫片9均采用304不锈钢材料制作。
本实用新型工作原理：通过底部车轮4方便调直机根据现场情况快速调整位置，底部升降支腿5在不使用时可通过固定环6上的转轴7将螺杆8和垫片9横向收纳至L形凹槽内，同时可取出，通过固定环6上调节螺杆8位置，来调节调直机底部高程，方便调直机在地面不平整处也能正常工作。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
