技术领域
本实用新型涉及农业生产领域，尤其涉及一种小型手摇玉米脱粒设备。
背景技术
对于大规模的玉米粮食的生产，我国现在很多的场地均有机械进行生产，比如玉米收割机、玉米脱粒机的存在。让大规模的玉米粮食生产没有太多的阻碍，但是对于小部分的玉米粮食生产，例如山区的粮食生产，均会存在大型设备进不去、小型设备施展不开的现象，因此为了一些不方便大型设备和小型设备的使用情况，因此设计一种特殊的小型手摇玉米脱粒设备。
实用新型内容
本实用新型的目的在于提供一种小型手摇玉米脱粒设备，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：
一种小型手摇玉米脱粒设备，包括架体、脱粒筒、脱粒前轮、前置传动轮、手摇把、手摇传动轮、手摇固定轴筒、链条、脱粒装置，所述手摇固定轴筒固定在架体的右侧顶端，所述手摇把连接在手摇固定轴筒的前侧，所述手摇传动轮连接在手摇固定轴筒的后侧，所述脱粒筒固定在架体的左侧顶端，所述脱粒装置设在脱粒筒内，所述脱粒前轮连接在脱粒装置的后侧，所述前置传动轮连接在脱粒前轮和脱粒装置之间，所述链条链接前置传动轮和手摇传动轮。
在上述技术方案基础上，所述脱粒装置由格栅条筒、固定板、脱粒齿组成，所述格栅条筒设在固定板的前面，所述脱粒齿设有若干个，若干个脱粒齿等间距设在格栅条筒的内侧面，所述格栅条筒、固定板、脱粒齿一体成型，所述固定板上开设有四个等间距等角距的螺栓孔。
在上述技术方案基础上，所述脱粒前轮的中心设有一个传动轴，所述前置传动轮套接在传动轴的外侧，且前置传动轮跟随传动轴进行转动，所述传动轴的前端开设有与固定板上等规模的螺栓孔，所述双面螺栓穿过脱粒装置上的固定板中的螺栓孔连接在传动轴前端的螺栓孔内。
在上述技术方案基础上，所述脱粒筒由开口筒、出料口板、筒端板、传动轴套筒、套筒固定板、双面螺栓、防护胶圈组成，所述出料口板焊接在开口筒的侧底面，所述筒端板设在开口筒的前端，且筒端板与开口筒一体成型，所述套筒固定板设在传动轴套筒的后端，且传动轴套筒和套筒固定板一体成型，所述套筒固定板和筒端板上开设有相对应的螺栓孔，所述套筒固定板通过双面螺栓固定在筒端板的前面，所述防护胶圈设在开口筒的后端。
在上述技术方案基础上，所述架体由铸铁管制成，所述前置传动轮、手摇传动轮、手摇固定轴筒、链条均由不锈钢材料制成，所述手摇把、开口筒、出料口板、筒端板、传动轴套筒、套筒固定板由锌铁合金材料制成，所述双面螺栓由碳钢材料制成，所述防护胶圈由橡胶材料制成。
与现有技术相比，本实用新型具有以下优点：本实用新型利既优化玉米粮食生产脱离设备的设置，改进传统的大型设备和小型设备都无法解决的困难问题，而且避免了人力进行脱粒的方式和方法，改用为简单机械为玉米的脱粒提供生产力，设备玉米投入的地方具有防护胶圈的设置，防止对人体具有一些损伤，而且设备整体结构简单，和自行车的原理相类似，设备整体所采用的材料也是较为常见的材料进行制造，具有制造简单的特点，宜推广使用。
附图说明

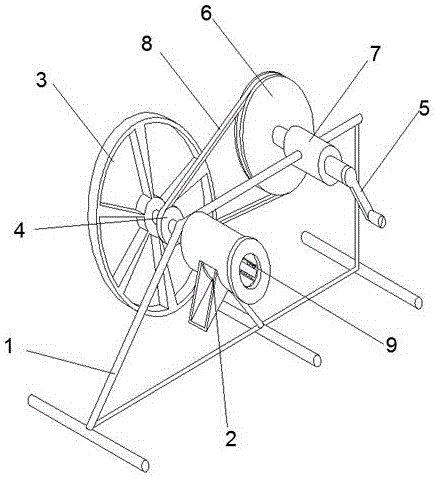

图1为本实用新型总体外观状态图。
图2为本实用新型脱粒前轮与传动轴示意图。
图3为本实用新型脱粒装置示意图。
图4为本实用新型脱粒筒示意图。
图中：1-架体，2-脱粒筒，3-脱粒前轮，4-前置传动轮，5-手摇把，6-手摇传动轮，7-手摇固定轴筒，8-链条，9-脱粒装置，10-格栅条筒，11-固定板，12-脱粒齿，13-螺栓孔，14-传动轴，15-双面螺栓，16-开口筒，17-出料口板，18-筒端板，19-传动轴套筒，20-套筒固定板，21-防护胶圈。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
一种小型手摇玉米脱粒设备，包括架体1、脱粒筒2、脱粒前轮3、前置传动轮4、手摇把5、手摇传动轮6、手摇固定轴筒7、链条8、脱粒装置9，所述手摇固定轴筒7固定在架体1的右侧顶端，所述手摇把5连接在手摇固定轴筒7的前侧，所述手摇传动轮6连接在手摇固定轴筒7的后侧，所述脱粒筒2固定在架体1的左侧顶端，所述脱粒装置9设在脱粒筒2内，所述脱粒前轮3连接在脱粒装置9的后侧，所述前置传动轮4连接在脱粒前轮3和脱粒装置9之间，所述链条8链接前置传动轮4和手摇传动轮6。
所述脱粒装置9由格栅条筒10、固定板11、脱粒齿12组成，所述格栅条筒10设在固定板11的前面，所述脱粒齿12设有若干个，若干个脱粒齿12等间距设在格栅条筒10的内侧面，所述格栅条筒10、固定板11、脱粒齿12一体成型，所述固定板11上开设有四个等间距等角距的螺栓孔13。
所述脱粒前轮3的中心设有一个传动轴14，所述前置传动轮4套接在传动轴14的外侧，且前置传动轮4跟随传动轴14进行转动，所述传动轴14的前端开设有与固定板11上等规模的螺栓孔13，所述双面螺栓15穿过脱粒装置9上的固定板11中的螺栓孔13连接在传动轴14前端的螺栓孔13内。
所述脱粒筒2由开口筒16、出料口板17、筒端板18、传动轴套筒19、套筒固定板20、双面螺栓15、防护胶圈21组成，所述出料口板17焊接在开口筒16的侧底面，所述筒端板18设在开口筒16的前端，且筒端板18与开口筒16一体成型，所述套筒固定板20设在传动轴套筒19的后端，且传动轴套筒19和套筒固定板20一体成型，所述套筒固定板20和筒端板18上开设有相对应的螺栓孔13，所述套筒固定板20通过双面螺栓15固定在筒端板18的前面，所述防护胶圈21设在开口筒16的后端。
所述架体1由铸铁管制成，所述前置传动轮4、手摇传动轮6、手摇固定轴筒7、链条8均由不锈钢材料制成，所述手摇把5、开口筒16、出料口板17、筒端板18、传动轴套筒19、套筒固定板20由锌铁合金材料制成，所述双面螺栓15由碳钢材料制成，所述防护胶圈21由橡胶材料制成。
本实用新型工作原理：设备分为使用和安装两个阶段，一为使用阶段，使用过程首先需要将和设备的防护胶圈从开口筒上取下，然后将脱粒装置塞入到开口筒内，然后将设备的传动轴插接到传动轴套筒内，然后线连接传动轴和脱粒装置，使用双面螺栓将脱粒装置固定在传动轴的前端，其次使用双面螺栓将设备的套筒固定板和筒端板进行固定，此时已经将和设备的脱粒前轮、传动轴、前置传动轮、脱粒装置连接为一个整体，然后将设备的链条连接在手摇传动轮和前置传动轮上，此为安装阶段；二为使用阶段，使用过程中，将玉米从设备的脱粒筒前端的防护胶圈的中间塞入，手动手摇把，使得手摇把带动手摇传动轮，从而使得链条带动前置传动轮，因为脱粒前轮的作用时使得设备的脱粒装置内的格栅条筒转动具有较大的惯性，不会因为玉米的塞入会导致卡住格栅条筒，被格栅条筒上的脱粒齿将玉米上的玉米粒脱下，然后会从设备的脱粒筒的侧底面的出料口板处脱落，此为使用阶段。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
