技术领域
本实用新型涉一种多用可控继电器。
背景技术
继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
而现有的电路情况往往越来越复杂，功能单一的继电器在同一电路中往往无法独立满足要求，需要组合安装，这样不仅增加了成本，而且安装麻烦，不易修理。
实用新型内容
本实用新型的目的在于提供一种多用可控继电器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种多用可控继电器，包括顶盖、固定螺栓、安装柱、密封垫、金属触点、继电器锁止装置、圆形凹槽、螺孔，所述顶盖安装在与安装柱顶部相连的底座上，且顶盖底部四周均通过固定螺栓固定连接，所述顶盖底部与安装柱顶部底座相连处安装有密封垫，所述安装柱顶部底座底部安装有若干金属触点，所述顶盖内安装有由单个电磁圈控制的三套电磁开关结构，且每个电磁开关结构顶部均开设有一个圆形凹槽，所述圆形凹槽内开设有贯穿顶盖顶部的螺孔，所述每个螺孔内均安装有继电器锁止装置。
优选的：所述继电器锁止装置还包括弹簧和安装螺丝，所述弹簧安装在圆形凹槽内，且安装螺丝螺杆端穿过弹簧螺纹连接在螺孔内，所述安装螺丝底部与电磁继电器弹簧片顶部相连，并可通过安装螺丝将弹簧片固定在常闭触点，以此实现单独控制一组继电器开合。
优选的：所述顶盖与安装柱顶部底座连接处和密封垫正反两面均涂油密封胶，所述固定螺栓上同样采用密封胶进行封装。
本实用新型的有益效果是：本实用新型设计合理，使用方便，能够实现一个继电器同时控制三个电路，同时具有单独将一条或两条电路关闭的功能。
附图说明

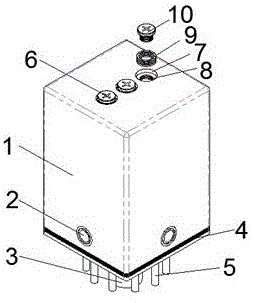

图1为本实用新型多用可控继电器的结构示意图。
图中：1、顶盖，2、固定螺栓，3、安装柱，4、密封垫，5、金属触点，6、继电器锁止装置，7、圆形凹槽，8、螺孔，9、弹簧，10、安装螺丝。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1所示，一种多用可控继电器，包括顶盖1、固定螺栓2、安装柱3、密封垫4、金属触点5、继电器锁止装置6、圆形凹槽7、螺孔8，所述顶盖1安装在与安装柱3顶部相连的底座上，且顶盖1底部四周均通过固定螺栓2固定连接，所述顶盖1底部与安装柱3顶部底座相连处安装有密封垫4，所述安装柱3顶部底座底部安装有若干金属触点5，所述顶盖1内安装有由单个电磁圈控制的三套电磁开关结构，且每个电磁开关结构顶部均开设有一个圆形凹槽7，所述圆形凹槽7内开设有贯穿顶盖1顶部的螺孔8，所述每个螺孔8内均安装有继电器锁止装置6。所述继电器锁止装置6还包括弹簧9和安装螺丝10，所述弹簧9安装在圆形凹槽7内，且安装螺丝10螺杆端穿过弹簧9螺纹连接在螺孔8内，所述安装螺丝10底部与电磁继电器弹簧片顶部相连，并可通过安装螺丝10将弹簧片固定在常闭触点，以此实现单独控制一组继电器开合。所述顶盖1与安装柱3顶部底座连接处和密封垫4正反两面均涂油密封胶，所述固定螺栓2上同样采用密封胶进行封装。
本实用新型工作原理：通过螺紧继电器锁止装置6上的安装螺丝10，使安装螺丝10螺杆端穿过弹簧9和螺孔8与电磁继电器弹簧片顶部相连，并可通过安装螺丝10的压力将弹簧片固定在常闭触点，以此实现单独控制一组继电器开合。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
