一种玉米棒储存仓

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及粮食储藏技术领域,更具体的说,涉及一种玉米棒储存仓。


背景技术

玉米棒储存仓指对还没有玉米从玉米棒上剥落下去的时候对其进行储存的区域,但现有的玉米棒储存都是将其全部堆积在一个区域,无法进行有效的排序和整理,使得在存放玉米棒的时候无法有效的利用储存空间,同时会使得的玉米棒储存的时候十分的杂乱,容易让其倒塌和滑落,而且在进行搬运的时候因为去摆放过于的混乱是的在进行搬动的时候十分的不方便,容易掉落。

在对玉米棒进行储存的时候因为现有的储存都是将其随意的摆放在一起,使得玉米的储存十分的杂乱,让对其进行整理的时候十分的麻烦。


实用新型内容

本实用新型旨在于解决玉米棒在进行储存的时候因为摆放过于杂乱使得其在进行整理和搬运的时候十分的麻烦。

本实用新型玉米棒储存仓的目的与功效,由以下具体技术手段所达成:

一种玉米棒储存仓,包括外壳、进料口、出料口和堆积板,所述外壳的顶端一侧开口设置有进料口,所述外壳的底端一侧嵌入设置有出料口,所述外壳的内部嵌入设置有堆积板;

所述外壳包括挤压板、复位弹簧、伸缩杆、推送板、升降板、滑轨和齿痕,所述挤压板嵌入设置于外壳内部底端的左右两侧,所述复位弹簧嵌入设置于挤压板的一侧,所述伸缩杆嵌入设置于挤压板的一侧,所述推送板嵌入设置于伸缩杆的一侧,所述升降板嵌入设置于外壳的内壁两侧,所述滑轨嵌入设置于升降板的一侧,所述齿痕固定连接于升降板的一侧靠近顶端处;

所述堆积板包括转动轴、滑辊、滑落板、限位板、限位条、旋转轴和限位槽,所述转动轴嵌入设置于堆积板的一侧,所述滑辊嵌入设置于堆积板的中部,所述滑落板固定连接于堆积板的一侧,所述限位板固定连接于堆积板的两侧,所述限位条通过旋转轴嵌入设置于限位板的一侧。

进一步的优选方案:所述挤压板的一侧顶端为带有一定角度倾斜的斜面,且倾斜的角度与升降板底端的倾斜角度一致,所述限位槽开口设置于堆积板的底端。

进一步的优选方案:所述复位弹簧的中部嵌入设置有伸缩导杆,且伸缩导杆为两部分直径不一的导杆相互契合一起。

进一步的优选方案:所述推送板为面积与挤压板一致的板材设置。

进一步的优选方案:所述齿痕为若干凸起的凸槽,且凸槽于转动轴的表面的凹槽相互契合。

进一步的优选方案:所述转动轴的一部分嵌入进外壳的内壁内部,且一侧与齿痕相互接触契合。

进一步的优选方案:所述滑辊为若干圆辊契合组合而且,且每个之间存有空隙。

进一步的优选方案:所述限位条的一侧呈带有角度向上倾斜状设置。

有益效果:

(1)该种玉米棒储存仓设置有挤压板,在玉米棒滑落到底部的是后会因为玉米棒的重量向挤压板进行施力,让挤压板向一侧进行移动,在移动的时候挤压板移动的斜面会抵住升降板底端的斜面上进行施力,迫使升降板向上移动,最后在升降板向上移动的时候齿痕会契合在堆积板的转动轴上,使得转动轴开心转动带动其堆积板进行角度的改变,使得玉米棒有一定的空间可以进行重叠排列在一起。

(2)同时在玉米棒储存仓的内部设置有堆积板,在将玉米棒放入的时候玉米会沿着堆积板的滑落下去,同时在滑落的时候因为其限位条的作用让其滑落的时候更加的稳定,在滑落的时候玉米棒会从限位条一侧的倾斜面进入,然后通过滑落的力使得能够挤入进限位条的底端,而在挤入的时候一侧就会因为旋转轴的旋转让限位条升起一侧落下,通过限位条的落下重量来对玉米棒进行施力,让其在滑落的时候不会发生角度的改变,而玉米棒在滑落到底部的时候会依次的排列在一起,使得玉米棒的储存十分的的整齐让其搬运和整理更加的方便。

(3)在堆积板上设置有限位槽,在排列完成后顶端的玉米会契合在堆积板4底端的限位槽405中,使得玉米不会因为晃动而发生位置的偏移而滑动,使得玉米之间的空隙变大,而无法有效的利于到全部的空间。


附图说明

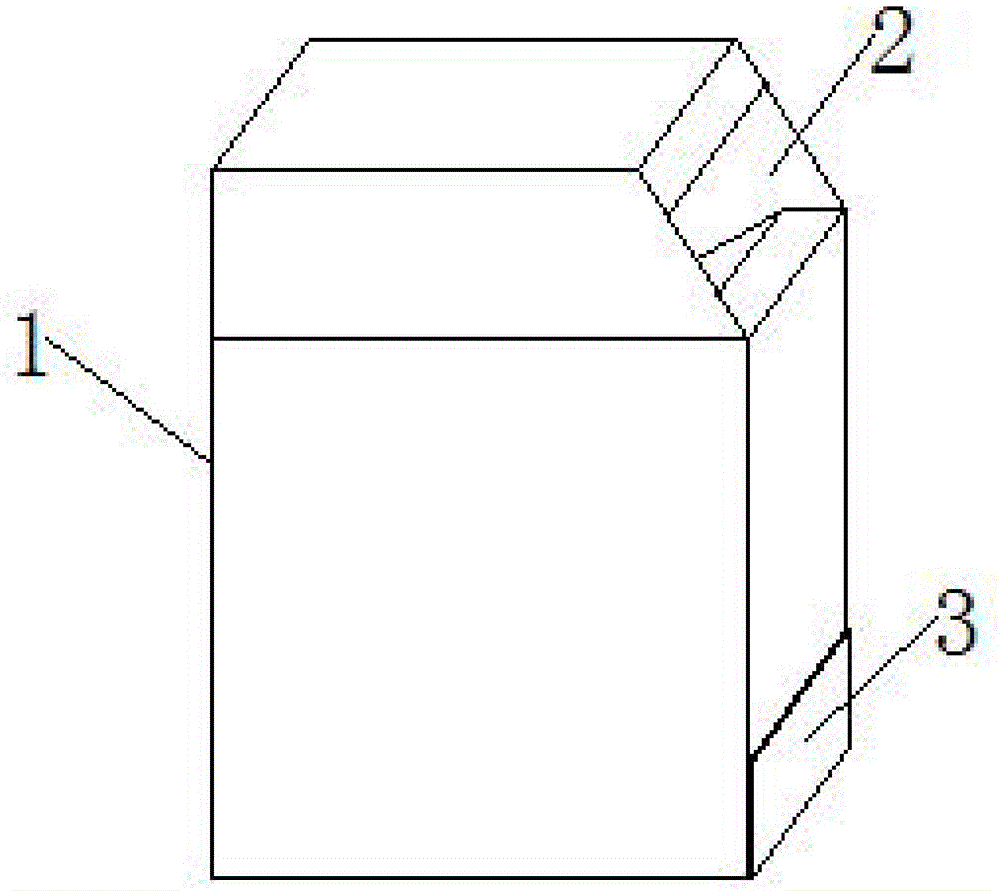

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体解剖结构示意图。

图3为本实用新型图2A处的放大结构示意图。

图4为本实用新型挤压板与升降板的整体结构示意图。

图5为本实用新型堆积板的整体结构示意图。

图6为本实用新型限位板的整体结构示意图。

图7为本实用新型堆积板的侧视结构示意图。

图1-7中:外壳1、挤压板101、复位弹簧1011、伸缩杆1012、推送板1013、升降板102、滑轨1021、齿痕1022、进料口2、出料口3、堆积板4、转动轴401、滑辊402、滑落板403、限位板404、限位条4041、旋转轴4042、限位槽405。


具体实施方式

如附图1至附图7所示:

本实用新型提供一种玉米棒储存仓,包括外壳1、进料口2、出料口3和堆积板4,外壳1的顶端一侧开口设置有进料口2,外壳1的底端一侧嵌入设置有出料口3,外壳1的内部嵌入设置有堆积板4;

外壳1包括挤压板101、复位弹簧1011、伸缩杆1012、推送板1013、升降板102、滑轨1021和齿痕1022,挤压板101嵌入设置于外壳1内部底端的左右两侧,复位弹簧1011嵌入设置于挤压板101的一侧,伸缩杆1012嵌入设置于挤压板101的一侧,推送板1013嵌入设置于伸缩杆1012的一侧,升降板102嵌入设置于外壳1的内壁两侧,滑轨1021嵌入设置于升降板102的一侧,齿痕1022固定连接于升降板102的一侧靠近顶端处;

堆积板4包括转动轴401、滑辊402、滑落板403、限位板404、限位条4041、旋转轴4042和限位槽405,转动轴401嵌入设置于堆积板4的一侧,滑辊402嵌入设置于堆积板4的中部,滑落板403固定连接于堆积板4的一侧,限位板404固定连接于堆积板4的两侧,限位条4041通过旋转轴4042嵌入设置于限位板404的一侧,限位槽405开口设置于旋转轴4042的底端。

其中,挤压板101的一侧顶端为带有一定角度倾斜的斜面,且倾斜的角度与升降板102底端的倾斜角度一致,通过挤压板101能够在承受玉米棒的重量的时候能够向一侧进行施力进行移动,使得能够让升降板102进行升降。

其中,复位弹簧1011的中部嵌入设置有伸缩导杆,且伸缩导杆为两部分直径不一的导杆相互契合一起,通过复位弹簧1011能够在挤压板101没有受力的时候进行复位。

其中,推送板1013为面积与挤压板101一致的板材设置,通过推送板1013能够在承受玉米棒重量施力的时候不会将力一次性全部作用在挤压板101上,只有在受到的力到一定程度才会对其进行挤压施力和移动。

其中,齿痕1022为若干凸起的凸槽,且凸槽于转动轴401的表面的凹槽相互契合,通过齿痕1022能够在升降板102升降的时候能够带动堆积板4进行角度的改变。

其中,转动轴401的一部分嵌入进外壳1的内壁内部,且一侧与齿痕1022相互接触契合,通过转动轴401在转到的时候带动堆积板4进行角度的改变。

其中,滑辊402为若干圆辊契合组合而且,且每个之间存有一定的空隙,通过滑辊402的滚动能够让玉米棒在落下的时候更加轻易的滑落下去。

其中,限位条4041的一侧呈带有角度向上倾斜状设置,通过限位条4041能够让玉米棒在滑落的时候不会轻易的改变滑落的角度,让其滑落更加的稳定。

工作原理:

首先将玉米棒从出料口3放入进外壳1中部,然后在需要将其拿出的打开出料口3让滑落出来,同时在将玉米棒放入的时候玉米会沿着堆积板4的滑落下去,同时在滑落的时候因为其限位条4041的作用让其滑落的时候更加的稳定,在滑落的时候玉米棒会从限位条4041一侧的倾斜面进入,然后通过滑落的力使得能够挤入进限位条4041的底端,而在挤入的时候一侧就会因为旋转轴4042的旋转让限位条4041升起一侧落下,通过限位条4041的落下重量来对玉米棒进行施力,让其在滑落的时候不会发生角度的改变,而玉米棒在滑落到底部的时候会依次的排列在一起,在底部排列完后就会重叠在底部一层玉米棒的上方进行排列,在排列完成后顶端的玉米会契合在堆积板4底端的限位槽405中,使得玉米不会因为晃动而发生位置的偏移而滑动,使得玉米之间的空隙变大,同时在玉米棒滑落到底部的是后会因为玉米棒的重量向挤压板101进行施力,让挤压板101向一侧进行移动,在移动的时候挤压板101移动的斜面会抵住升降板102底端的斜面上进行施力,迫使升降板102向上移动,最后在升降板102向上移动的时候齿痕1022会契合在堆积板4的转动轴401上,使得转动轴401开心转动带动其堆积板4进行角度的改变,使得玉米棒有一定的空间可以进行重叠排列在一起。
