技术领域
本实用新型涉及光伏技术领域，具体为一种光伏电池板烧结前断线、虚印检测装置。
背景技术
太阳能电池板在丝网印刷过程中容易出现断线、虚印等不良品出现，现有的丝网印刷后并未设置有检测装置对电池板上表面的银浆进行检测，由于电池板上表面的断线和虚印不便于观察到，从而导致烧结后出现大量的不良品，且无法进行返工，因此设计一种光伏电池板烧结前断线、虚印检测装置用于检测。
实用新型内容
本实用新型旨在于解决上述背景技术存在的问题，提供一种光伏电池板烧结前断线、虚印检测装置，该装置通过设置有凸面镜，通过在检测装置的上方设置有凸面镜，使得在网板经过检测装置的过程中凸面镜对电池板上表面进行放大，使得更加方便进行检测电池板上表面的断线和虚印。
为实现上述目的，本实用新型提供如下技术方案，一种光伏电池板烧结前断线、虚印检测装置，包括有底座、皮带机、烧结炉和检测装置，所述底座的上表面中央嵌入设置有皮带机，所述底座的上表面焊接设置有烧结炉，所述烧结炉的左侧焊接设置有检测装置；
所述检测装置包括有竖板、连接块、开关、U型槽、嵌入板、凸面镜、胶头螺栓、倾斜槽、节能灯管和反射镜，所述检测装置设置有两个竖板，两个所述竖板的外侧表面底部两端均焊接设置有连接块，两个所述竖板的内侧表面顶部焊接设置有U型槽，所述U型槽的内部嵌入设置有嵌入板，所述嵌入板的上表面中央螺纹设置有胶头螺栓，所述两个竖板的内侧表面中央焊接设置有倾斜槽，所述倾斜槽的内部固定设置有节能灯管，所述竖板的内侧表面底部嵌入设置有反射镜。
进一步的优选方案，所述开关与节能灯管通过电线电性连接。
进一步的优选方案，两个所述竖板分别安装于皮带机的两侧。
进一步的优选方案，所述嵌入板可在U型槽内上下移动。
进一步的优选方案，所述倾斜槽与竖板之间所成角度为45°。
进一步的优选方案，所述连接块的中央贯穿设置有螺栓孔。
有益效果：
(1)该装置通过设置有凸面镜，通过在检测装置的上方设置有凸面镜，使得在网板经过检测装置的过程中凸面镜对电池板上表面进行放大，使得更加方便进行检测电池板上表面的断线和虚印。
(2)该装置通过设置有倾斜槽和节能灯管，通过在竖板的内侧表面焊接设置有倾斜槽，倾斜槽内侧安装有节能灯管，且倾斜槽与竖板内部表面所成的角度为45°，使得节能灯管通过倾斜槽对经过的太阳能电池板进行交叉照射，使得能更好的对电池板的上表面进行观察。
(3)该装置通过设置有反射镜，通过在竖板的内侧表面底部固定设置有反射镜，使得固定反射镜能对交叉射出的光线进行反射，使得检测装置内部的亮度更佳，能更好的检测电池板上表面的断线和虚印。
(4)该装置通过设置有胶头螺栓，通过在嵌入板的上表面螺纹设置有胶头螺栓，使得旋转胶头螺栓旋入嵌入板的长度，使得方便调节嵌入板嵌入于U型槽的深度，达到调节凸面镜高度的效果，从而调节凸面镜放大的倍数，使得能更好的检测电池板的上表面。
附图说明
图1为本实用新型的整体结构示意图。

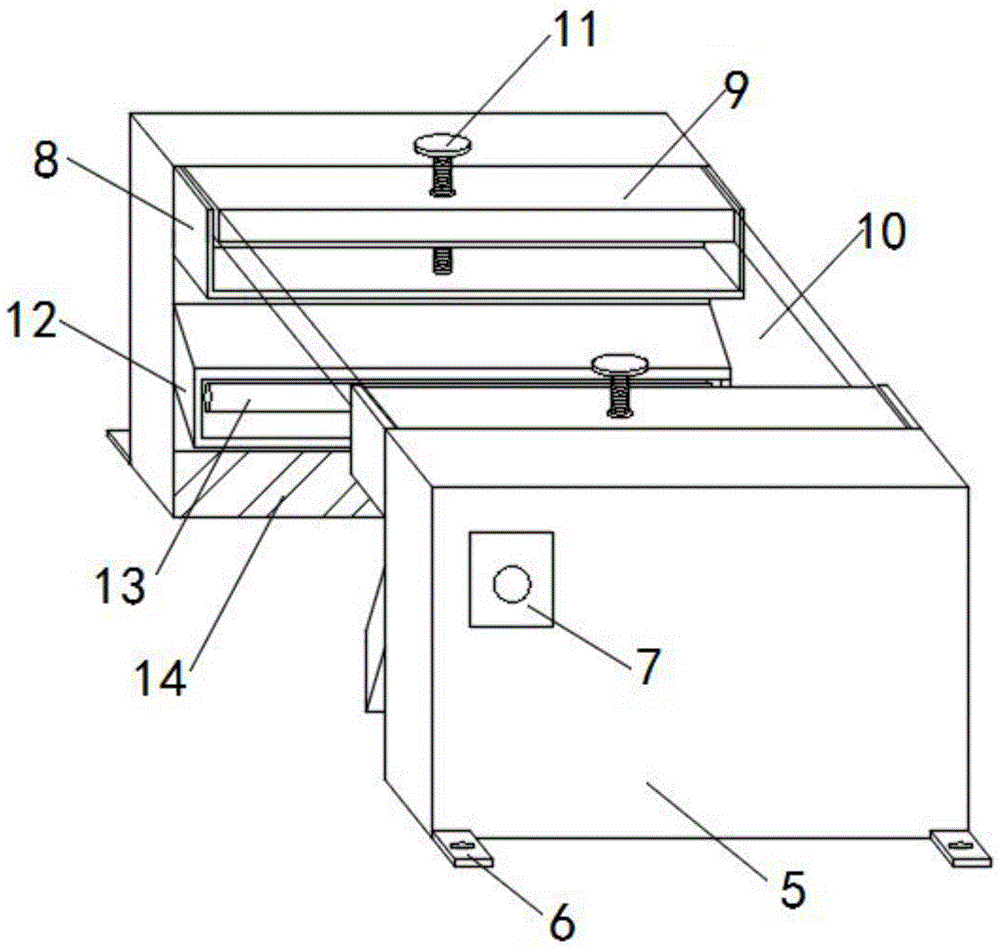

图2为本实用新型的检测装置示意图。
图1-2中：1-底座、2-皮带机、3-烧结炉、4-检测装置、5-竖板、6-连接块、7-开关、8-U型槽、9-嵌入板、10-凸面镜、11-胶头螺栓、12-倾斜槽、13-节能灯管、14-反射镜。
具体实施方式
实用新型中的开关和节能灯管均可从市场购买或定制获得，具体型号为本领域的常规技术手段，不再进行赘述。
实施例：
请参阅图1至2，本实用新型实施例中一种光伏电池板烧结前断线、虚印检测装置，包括有底座1、皮带机2、烧结炉3和检测装置4，底座1的上表面中央嵌入设置有皮带机2，所述底座1的上表面焊接设置有烧结炉3，烧结炉3的左侧焊接设置有检测装置4；检测装置4包括有竖板5、连接块6、开关7、U型槽8、嵌入板9、凸面镜10、胶头螺栓11、倾斜槽12、节能灯管13和反射镜14，检测装置4设置有两个竖板5，两个竖板5的外侧表面底部两端均焊接设置有连接块6，两个竖板5的内侧表面顶部焊接设置有U型槽8，U型槽8的内部嵌入设置有嵌入板9，嵌入板9的上表面中央螺纹设置有胶头螺栓11，两个竖板5的内侧表面中央焊接设置有倾斜槽12，倾斜槽12的内部固定设置有节能灯管13，竖板5的内侧表面底部嵌入设置有反射镜14。
进一步的，开关7与节能灯管13通过电线电性连接，使得开关7能控制节能灯管13的开启和关闭。
进一步的，两个竖板5分别安装于皮带机2的两侧，使得皮带机2处于检测装置4的内部中央。
进一步的，嵌入板9可在U型槽8内上下移动，使得通过调节胶头螺栓11嵌入于嵌入板9的深度来调节嵌入板9离U型槽8底部表面的高度，从而达到调节凸面镜10高度的效果。
进一步的，倾斜槽12与竖板5之间所成角度为45°，使得两个倾斜槽12内的节能灯管13射出交叉光线，使得更好的对皮带机2上的太阳能电池板进行照射。
进一步的，连接块6的中央贯穿设置有螺栓孔，方便通过螺栓将装置固定于底座1的上表面。
在使用本实用新型一种光伏电池板烧结前断线、虚印检测装置时，首先将装置安装好，然后给装置插上电源，然后调节胶头螺栓11嵌入于嵌入板9的高度，使得凸面镜10保持适当的放大倍数，然后通过开关7打开节能灯管13，两个节能灯管13通过两个倾斜槽12射出交叉光照射于皮带机2，且光线通过反射镜14进行反射，使得检测装置4之间的亮度更佳，操作人员对皮带机2上经过的太阳能电池板进行观察，使得更加清楚的看清太阳能电池板上表面的断线和虚印，减少不良率。
