技术领域
本实用新型涉及园林设备技术领域，尤其涉及一种园林用防潮防虫储种装置。
背景技术
种子收集后需要存储起来留到下次的播种季节进行播种，种子在入库之前及时进行晾晒的主要作用有以下几个方面：(一)降低含水量，(二)杀死病菌，在阳光下高温晒种，传统的种子储存罐是将所有的种子都放进罐体内，堆积在一起，时间长了，由于种子内还含有少量水份，种子内会产生大量热量，发生霉变或发芽，影响种子的质量，且大量的储存罐储存在取拿种子时不便于取拿。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种园林用防潮防虫储种装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种园林用防潮防虫储种装置，包括保护壳体和上盖板，所述保护壳体的上方左侧固定安装有上盖板，所述保护壳体的右侧中部固定安装有控制开关，所述保护壳体的左下角和右下角均固定安装有闸门，所述保护壳体内部的右上角固定安装有进气管道，所述进气管道的内部左侧固定安装有电热丝，所述进气管道的内部右侧固定安装有引风机，所述进气管道的下方固定安装有控制面板，所述控制面板的底部固定安装有温湿度传感器，所述保护壳体的中部固定安装有排气板，所述排气板的底部固定连接有排气管，所述保护壳体的内部底端固定安装有底板。
作为上述技术方案的进一步描述：所述排气板的底端设置有十二个排气管，所述排气管均呈圆环状设置在排气板的底部，所述排气管的外壁设置有若干个较小的排气孔。
作为上述技术方案的进一步描述：所述底板为中部高两边低的等腰三角形状，所述闸门均设置在底板左右两端的外侧。
作为上述技术方案的进一步描述：所述控制面板包括微型电脑、信号接收发射端和调节开关和，所述温湿度传感器的信号发射端与控制面板的信号接收端之间信号连接。
作为上述技术方案的进一步描述：所述排气板的上方中部通过导管与进气管道左侧固定连接。
作为上述技术方案的进一步描述：所述电热丝、引风机、控制面板和温湿度传感器均通过控制开关与外部电源之间电性连接。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过安装有排气管，使得当装置内湿度过高时，引风机将气流引入至另一侧的电热丝中加热，经加热的气流进入至排气板的排气管中，从排气管外壁的排气孔中排出，对种子进行干燥除湿操作，避免种子在潮湿的地方生虫，使得种子的保存效果更好。
2、本实用新型中，通过安装有底板，使得当装置内储存有大量的种子时，可通过打开两侧的闸门，使得种子可正好从底板的左右两端滑落，不会剩余种子储存在装置内，取拿种子更加便捷。
附图说明

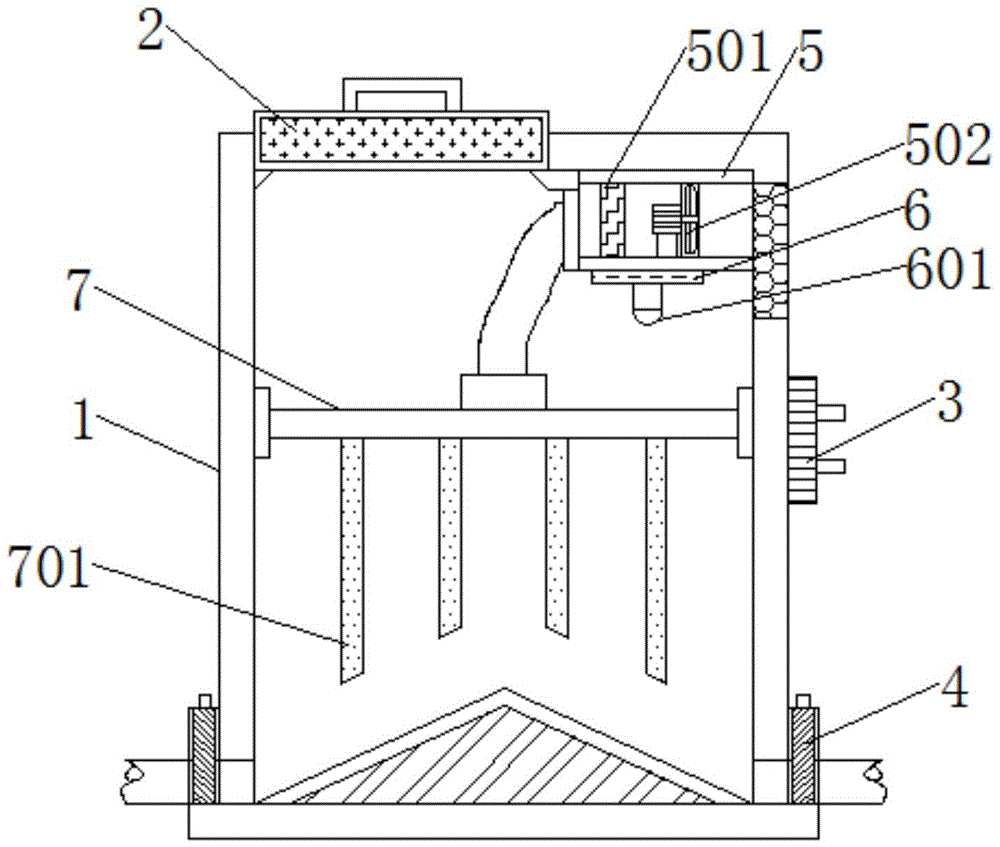

图1为本实用新型中整体结构示意图；
图2为本实用新型中排气板局部结构底部示意图；
图3为本实用新型中整体结构电路示意图。
图例说明：
1、保护壳体；2、上盖板；3、控制开关；4、闸门；5、进气管道；501、电热丝；502、引风机；6、控制面板；601、温湿度传感器；7、排气板；701、排气管；8、底板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种园林用防潮防虫储种装置，包括保护壳体1和上盖板2，保护壳体1的上方左侧固定安装有上盖板2，保护壳体1的右侧中部固定安装有控制开关3，保护壳体1的左下角和右下角均固定安装有闸门4，保护壳体1内部的右上角固定安装有进气管道5，进气管道5的内部左侧固定安装有电热丝501，进气管道5的内部右侧固定安装有引风机502，进气管道5的下方固定安装有控制面板6，控制面板6的底部固定安装有温湿度传感器601，保护壳体1的中部固定安装有排气板7，排气板7的底部固定连接有排气管701，保护壳体1的内部底端固定安装有底板8。
进一步的，排气板7的底端设置有十二个排气管701，排气管701均呈圆环状设置在排气板7的底部，排气管701的外壁设置有若干个较小的排气孔，使得当热气进入至排气板7中时，可从排气管701外壁的排气孔中排出，对种子内部进行除湿干燥，除湿干燥效果更好。
进一步的，底板8为中部高两边低的等腰三角形状，闸门4均设置在底板8左右两端的外侧，使得当装置内储存有大量的种子时，可通过打开两侧的闸门4，使得种子可正好从底板8的左右两端滑落，不会剩余种子储存在装置内，取拿种子更加便捷。
进一步的，控制面板6包括微型电脑、信号接收发射端和调节开关和，温湿度传感器601的信号发射端与控制面板6的信号接收端之间信号连接，当装置开始工作时，温湿度传感器601实时将装置内的温湿度信息值测出发送给控制面板6中与控制面板6预设的值进行比对，使得当装置内湿度过高时，控制面板6会打开电热丝501和引风机502对装置内的种子进行除湿，智能度更高。
进一步的，排气板7的上方中部通过导管与进气管道5左侧固定连接，使得当当装置内湿度过高时，引风机502可引入气流至电热丝501加热，使得经加热后的气流可进入至排气板7的排气管701中排出，对装置内的种子进行干燥。
进一步的，电热丝501、引风机502、控制面板6和温湿度传感器601均通过控制开关3与外部电源之间电性连接，更加便于控制开关3可切断或者连接电热丝501、引风机502、控制面板6和温湿度传感器601的电源，对电热丝501、引风机502、控制面板6和温湿度传感器601进行控制。
工作原理：使用时，预先将装置放置在平稳的地面上并将装置与外部电源之间电性连接，当装置开始工作时，将种子倾倒至保护壳体1内部，并盖紧上盖板2，之后按动控制开关3，这时温湿度传感器601实时将装置内的温湿度信息值测出发送给控制面板6中与控制面板6预设的值进行比对，使得当装置内湿度过高时，控制面板6会打开电热丝501和引风机502，引风机502将气流引入至另一侧的电热丝501中加热，经加热的气流进入至排气板7的排气管701中，从排气管701外壁的排气孔中排出，对种子进行干燥除湿操作，避免种子在潮湿的地方生虫，使得种子的保存效果更好。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
