技术领域
本实用新型涉及洗砂设备领域，具体为一种叶轮洗砂机。
背景技术
叶轮洗砂机是处理砂石和矿渣颗粒的洗选设备，该洗砂机广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选，叶轮洗砂机结构简单，叶轮传动轴承装置与水和受水物料隔离，大大避免了轴承因浸水、砂和污染物导致损坏的现象发生。
但现有的叶轮洗砂机只是利用叶轮对洗砂槽内砂石进行搅拌清洗，存在清洗效果差效率低的缺点，且一些砂石容易在洗砂槽尾端死角堆积，不利于洗砂槽内砂石的循环。
实用新型内容
本实用新型的目的旨在于解决洗砂机清洁效果差，死角砂石易堆积的缺点。
为实现上述目的，本实用新型提供如下技术方案：
一种叶轮洗砂机，包括洗砂槽，洗砂槽的顶端中央设置有轴架，轴架内安装有主轴，主轴上套装有叶轮，叶轮由侧板、滤网、叶轮片组成，侧板的边缘焊接有齿条，轴架的左右侧分别设置有电机与变速箱，电机与变速箱通过传动皮带连接，洗砂槽的尾端焊接有出料斗，洗砂槽的左右两侧槽体面板上分别设置有进液管与排液管，通过管道与洗砂槽右侧槽体上液泵连接，洗砂槽槽体底部设置有翻砂轴。
作为本实用新型进一步的方案：洗砂槽的槽底设置有翻砂轴，翻砂轴上设置有若干螺旋扇叶结构，翻砂轴两端设置有传动齿轮。
作为本实用新型进一步的方案：叶轮两侧侧板的边缘位置焊接有齿条，齿条与翻砂轴两端的传动齿轮啮合。
作为本实用新型进一步的方案：洗砂槽槽底的两端都设置有斜坡结构。
作为本实用新型进一步的方案：洗砂槽头尾槽板上别别设置有进液管与排液管，进液管与排液管与洗砂槽尾端槽板上的液泵通过供液管道连接。
作为本实用新型进一步的方案：进液管与排液管在洗砂槽内的位置分别位于洗砂槽两端斜坡结构顶端，且进液管管口位置设置有滤网。
有益效果
1.本实用新型具有更好的砂石清洁率与清洁效率，能大幅提高生产效率与产品质量。
2.本实用新型能增强砂石的流通率，防止砂石堆积在洗砂槽底部导致的产能下降。
附图说明

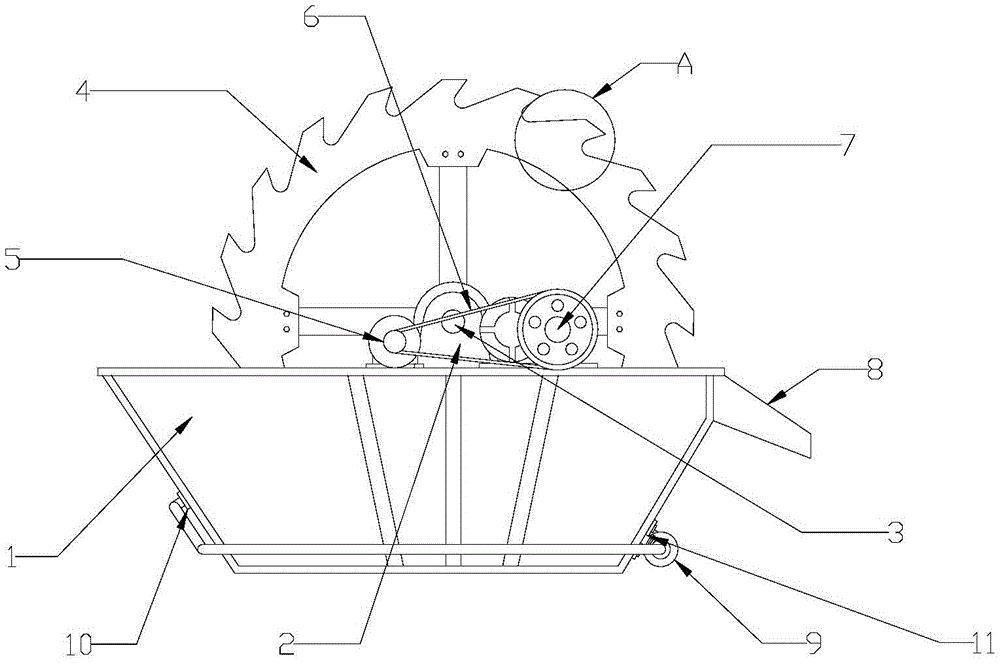

图1为本实用新型的整体结构示意图。
图2为本实用新型的叶轮结构示意图。
图3为本实用新型的洗砂槽结构剖视图。
图4为本实用新型的翻砂轴传动示意图。
图1-4中：1-洗砂槽，2-轴架，3-主轴，4-叶轮，401-侧板，402-滤网，403-轮板，404-齿条，5-电机，6-传动皮带，7-变速箱，8-出料斗，9-液泵，10-进液管，11-排液管，12-翻砂轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型实施例中，一种叶轮洗砂机，包括洗砂槽1，轴架2，主轴3，叶轮4，侧板401，滤网402，轮板403，齿条404，电机5，传动皮带6，变速箱7，出料斗8，液泵9，进液管10，排液管11，翻砂轴12，洗砂槽1的顶端中央设置有轴架2，轴架2内安装有主轴3，主轴3上套装有叶轮4，叶轮4由侧板401、滤网402、叶轮片403组成，侧板401的边缘焊接有齿条404，轴架2的左右侧分别设置有电机5与变速箱7，电机5与变速箱7通过传动皮带6连接，洗砂槽1的尾端焊接有出料斗8，洗砂槽1的左右两侧槽体面板上分别设置有进液管10与排液管11，通过管道与洗砂槽1右侧槽体上液泵9连接，洗砂槽1槽体底部设置有翻砂轴12。
其中：洗砂槽1的槽底设置有翻砂轴12，翻砂轴12上设置有若干螺旋扇叶结构，翻砂轴12两端设置有传动齿轮，通过翻砂轴12的翻转，能增强对砂石的清洗效果，且能带动洗砂槽1槽底砂石将砂石抛起带入叶轮4内，增强洗砂效率。
其中：叶轮4两侧侧板401的边缘位置焊接有齿条404，齿条404与翻砂轴12两端的传动齿轮啮合，通过叶轮4的转动为翻砂轴12的运转提供动力。
其中：洗砂槽1槽底的两端都设置有斜坡结构，防止砂石在洗砂槽1槽底死角处堆积，使得砂石顺着斜坡滑落到洗砂槽1槽底中部，方便叶轮4对砂石的清洗与运输。
其中：洗砂槽1头尾槽板上别别设置有进液管10与排液管11，进液管10与排液管11与洗砂槽1尾端槽板上的液泵9通过供液管道连接，通过液泵9对洗砂槽1内液体进行水循环，增强清洗效果，也通过水流冲击防止砂石在洗砂槽1后侧死角堆积。
其中：进液管10与排液管11在洗砂槽1内的位置分别位于洗砂槽1两端斜坡结构顶端，且进液管10管口位置设置有滤网，防止砂石进入水循环系统对泵体9造成损伤。
其中，电机5与液泵9均与外接电源电性连接，并通过外界电源开关控制电源的断开和闭合，实现对电源的控制。
在使用本实用新型时，在洗砂槽1内注入适量水，将砂石从洗砂槽1前端导入，启动电机5与液泵9，电机5通过变速箱7减速后带动叶轮4转动，叶轮4带动翻砂轴12转动，液泵9运转带动水流从后往前流动，带动砂石碰撞摩擦对砂石进行清洗，清洗后的砂石被叶轮4轮板403带起，随着叶轮4的转动被运输向后侧出料斗8，期间砂石间的液体经过滤网402被滤除流回至洗砂槽1内，砂石顺着轮板403背面滑落到出料斗8内被收集运输。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
