技术领域
本实用新型涉及生活污水处理技术领域，具体是一种家庭用生活污水处理装置。
背景技术
现有的家庭用生活污水处理装置往往只是将污水中的杂质进行过滤，且沉淀过滤的头发、米粒、各种食物残渣极易催生细菌，并且沉淀过滤杂质的处理不方便，同时还会产生二次的汚染，使用可靠性较低的问题；且现有的生活污水中含有剩饭剩菜等生活垃圾，长时间的排放容易造成下水道堵塞，且下水管道堵塞后往往需要人们自己清理或请专门的清理工对下水管道中的垃圾进行清理，对生活造成一定影响的问题。
实用新型内容
本实用新型旨在于解决上述背景技术中存在的缺点，提供一种家庭用生活污水处理装置。
为实现上述目的，本实用新型提供如下技术方案，一种家庭用生活污水处理装置，包括箱体、盖板、主机箱和倒入槽，所述箱体顶端左侧通过合页转动连接有盖板，所述箱体正面通过螺栓固定安装有主机箱，所述箱体顶端开口设置有倒入槽，所述箱体内部固定设置有大颗粒过滤沉淀，所述箱体内部位于大颗粒过滤沉淀下方固定设置有活性炭过滤层，所述箱体内部底端固定设置有收集槽，所述箱体内壁紧密贴合有隔热层，所述倒入槽内部顶端左右两侧均通过螺栓固定安装有卡槽，所述倒入槽内部活动连接有漏槽，所述漏槽，所述倒入槽内壁通过螺栓固定安装有加热丝，所述箱体内部顶端左侧通过螺栓固定安装有恒温传感器。
进一步的，所述隔热层为石棉材质制成，且隔热层的厚度为两毫米。
进一步的，所述漏槽为顶部开口的圆柱状，所述漏槽底端设有呈圆环状的漏孔，且漏槽通过与倒入槽配合固定。
进一步的，所述加热丝在倒入槽内壁呈“圆环”状均匀排列设置，且加热丝通过恒温传感器配合开启关闭。
进一步的，所述倒入槽与大颗粒过滤沉淀、大颗粒过滤沉淀与活性炭过滤层、活性炭过滤层与收集槽之间均通过筛网隔离。
进一步的，所述主机箱正面设有与加热丝和恒温传感器配套使用的控制开关，且加热丝和恒温传感器均与外接电源呈电性连接。
与现有技术相比，本实用新型的有益效果如下：
(1)该种家庭用生活污水处理装置，能够将漏槽中的头发、米粒、各种食物残渣进行加热消毒处理，不会产生二次污染，同时箱体内壁紧密贴合的隔热层防止加热丝在该种过程中烫伤手指。
(2)其次，能够减少了污水含有的垃圾杂质，接着生活污水通过活性炭过滤层进行过滤，结构简单，操作方便，依靠装置本身设计结构完成生活垃圾过滤消毒一体化设置，同时箱体内的筛网也能够对污水做进一步的过滤处理，使其该种家庭用生活污水处理装置能充分完全的将生活污水中的杂质先分离出来的统一收集和过滤处理。
附图说明

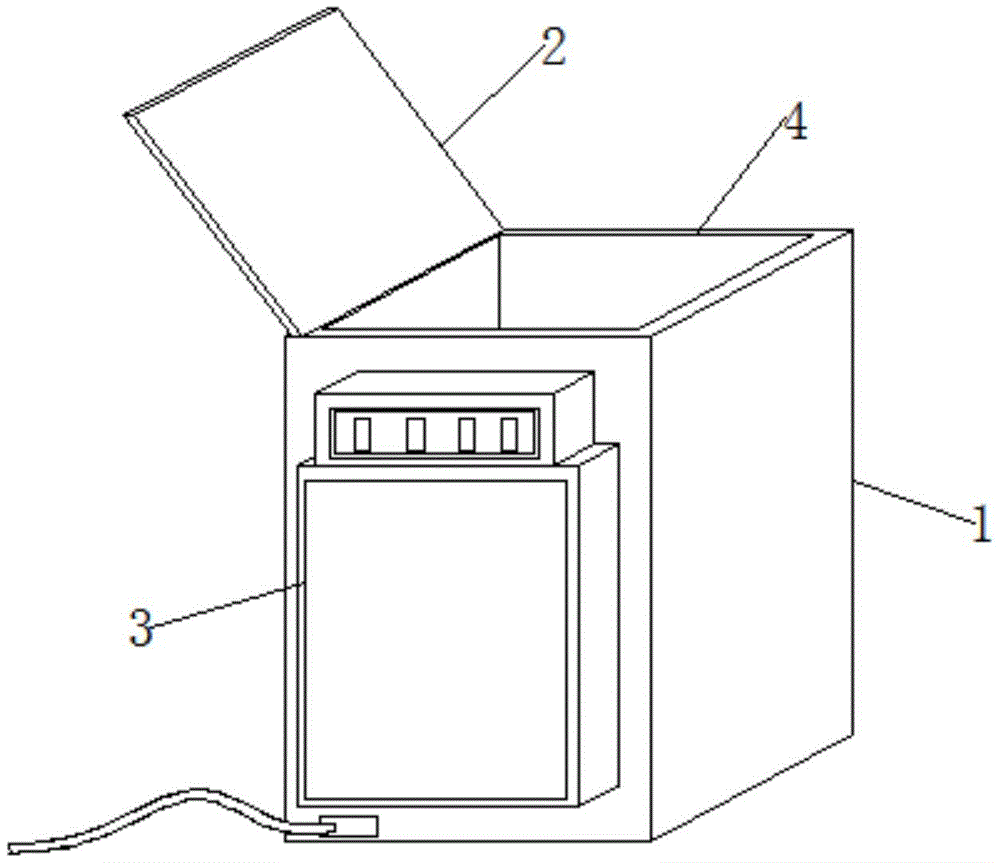

图1为本实用新型的整体结构示意图。
图2为本实用新型的箱体剖面示意图。
图3为本实用新型的箱体俯视剖面示意图。
图中：1-箱体；101-大颗粒过滤沉淀；102-活性炭过滤层；103-收集槽；104-隔热层；2-盖板；3-主机箱；4-倒入槽；401-卡槽401；402-漏槽402；403-加热丝403；404-恒温传感器404。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
如图所示1-3；
本实施例提供的一种家庭用生活污水处理装置，包括箱体1、盖板2、主机箱3和倒入槽4，箱体1顶端左侧通过合页转动连接有盖板2，箱体1正面通过螺栓固定安装有主机箱3，箱体1顶端开口设置有倒入槽4，箱体1内部固定设置有大颗粒过滤沉淀101，箱体1内部位于大颗粒过滤沉淀101下方固定设置有活性炭过滤层102，箱体1内部底端固定设置有收集槽103，箱体1内壁紧密贴合有隔热层104，倒入槽4内部顶端左右两侧均通过螺栓固定安装有卡槽401，倒入槽4内部活动连接有漏槽402，漏槽402，倒入槽4内壁通过螺栓固定安装有加热丝403，箱体1内部顶端左侧通过螺栓固定安装有恒温传感器404。
进一步的，隔热层104为石棉材质制成，且隔热层104的厚度为两毫米，通过箱体1内壁紧密贴合的隔热层104防止加热丝403在该种过程中烫伤手指。
进一步的，漏槽402为顶部开口的圆柱状，漏槽402底端设有呈圆环状的漏孔，且漏槽402通过与倒入槽4配合固定，使用者将生活污水倒入至漏槽402中，此时生活污水中往往含有大量的颗粒物质，如头发、米粒、各种食物残渣等通过漏槽402底端设有呈圆环状的漏孔流至大颗粒过滤沉淀101中。
进一步的，加热丝403在倒入槽4内壁呈“圆环”状均匀排列设置，且加热丝403通过恒温传感器404配合开启关闭，通过倒入槽4内壁呈“圆环”状均匀排列设置的加热丝403能够将漏槽402中的头发、米粒、各种食物残渣进行加热消毒处理，不会产生二次污染。
进一步的，倒入槽4与大颗粒过滤沉淀101、大颗粒过滤沉淀101与活性炭过滤层102、活性炭过滤层102与收集槽103之间均通过筛网隔离，同时箱体1内的筛网也能够对污水做进一步的过滤处理，使其该种家庭用生活污水处理装置能充分完全的将生活污水中的杂质先分离出来的统一收集和过滤处理。
进一步的，主机箱3正面设有与加热丝403和恒温传感器404配套使用的控制开关，且加热丝403和恒温传感器404均与外接电源呈电性连接，通过主机箱3正面的控制开关对加热丝403和恒温传感器404配套使用开启关闭。
工作原理：
在使用本实施例提供的一种家庭用生活污水处理装置时，首先使用者将生活污水倒入至漏槽402中，此时生活污水中往往含有大量的颗粒物质，如头发、米粒、各种食物残渣等通过漏槽402底端设有呈圆环状的漏孔流至大颗粒过滤沉淀101中，减少了污水含有的垃圾杂质，接着生活污水通过活性炭过滤层102进行过滤，此时通过倒入槽4内壁呈“圆环”状均匀排列设置的加热丝403能够将漏槽402中的头发、米粒、各种食物残渣进行加热消毒处理，不会产生二次污染，同时箱体1内壁紧密贴合的隔热层104防止加热丝403在该种过程中烫伤手指，清洗时则依次将倒入槽4、大颗粒过滤沉淀101、活性炭过滤层102与收集槽103拆卸冲洗即可。
