技术领域
本实用新型涉及圆林养护工具技术领域，更具体地说，涉及一种便于透气的苗木固定装置。
背景技术
种树植木对于保护环境、防尘固沙至关重要，多年来，环境绿化一直为国家和整个社会所关注，近年来，随着人们对环境的日益重视和对生活环境的要求不断提高，城市的保护、沙漠绿化更加成为人类生活中重要的一部分，在园林绿化过程中，最重要的就是树苗的移植养护，由于新移植的苗木根系没有深入泥土，容易发生倒伏，需要精心养护，同时现有许多人都是采用由外套在苗木主干上的圆筒，并在圆筒侧壁与地面之间设置支撑杆的方式予以达到苗木支撑固定的目的，但是由于圆筒是钢材质的所以在使用时很容易割伤、划伤、勒伤苗木主干表皮，并且钢材质的圆筒也不能对摇晃的苗木主干起到缓存作用，同时圆筒将苗木主干包裹住导致被包裹住的苗木主干表皮不能正常通风呼吸，使得其内部处于高温潮湿状态，不利于该部分表皮的健康成长。
实用新型内容
(一)技术问题
为了解决上述的技术问题，本实用新型提供了一种便于透气的苗木固定装置，以解决现有的装置不能对摇晃的苗木主干起到缓冲固定作用，同时外部空气不流通使的苗木主干表皮长时间处于高温潮湿状态的环境下，影响苗木表皮的健康成长，并且还有不能防止卡座刮伤或划伤苗木主干表皮等问题。
(二)技术方案
为了实现上述目的，本实用新型提供：一种便于透气的苗木固定装置，包括：上固定环、下固定环、连接块、螺丝孔一、固定块、保护垫、连接件、螺丝孔二、连接头一、螺丝孔三、支撑杆、连接板、螺丝孔四、底座、地钉、连接头二、螺丝孔五、弹簧、透气孔、连接转轴、凹槽，所述上固定环和下固定环的外表面设有连接块，所述上固定环和下固定环的内壁上设有固定块，所述固定块的上面设有保护垫，所述上固定环和下固定环的两端设有连接头二，所述连接头二通过螺丝孔五和连接件上的螺丝孔二固定安装，所述上固定环上的连接块与连接头一通过螺丝孔一和螺丝孔三固定安装，所述连接头一的一端连接有支撑杆，所述支撑杆底部连接有底座，所述底座的下端固定连接有地钉，所述支撑杆底端向上1/3处设有连接板，所述连接板通过螺丝孔四和下固定环上的连接块固定安装，所述上固定环和下固定环上设有透气孔。
优选的，所述上固定环和下固定环是一种柔性板材通过连接件和连接头二固定安装。
优选的，所述支撑杆是倾斜设置的。
优选的，所述连接块设置有三个。
优选的，所述固定块和保护垫是竖直设置在上固定环和下固定环内壁上的，且固定块的内部和保护垫一端面之间设有弹簧。
优选的，所述透气孔不规则的分布在上固定环和下固定环的上面。
优选的，所述上固定环和下固定环的内壁设有凹槽，且固定块通过连接转轴将固定块固定在凹槽中。
(三)有益效果
1、本实用新型解决了现有的装置不能对摇晃的苗木主干起到缓冲固定作用，同时外部空气不流通使的苗木主干表皮长时间处于高温潮湿状态的环境下，影响苗木表皮的健康成长，并且还有不能防止卡座刮伤或划伤苗木主干表皮等问题。
2、其次，上固定环和下固定环上设有的连接件通过螺丝孔二将其进行固定连接，从而使得上下固定环进行套接闭合，然后通过连接环上设有的连接件通过螺丝孔一与连接头一和连接头二进行连接，从而将支撑杆固定在连接环上，用来固定苗木的固定，然后上固定环和下固定环的内壁设有凹槽，通过凹槽将固定块进行分开设置，而在连接苗木的过程中可以通过转动连接转轴来调节固定块的角度，从而使得连接更加的牢固和稳定。
附图说明

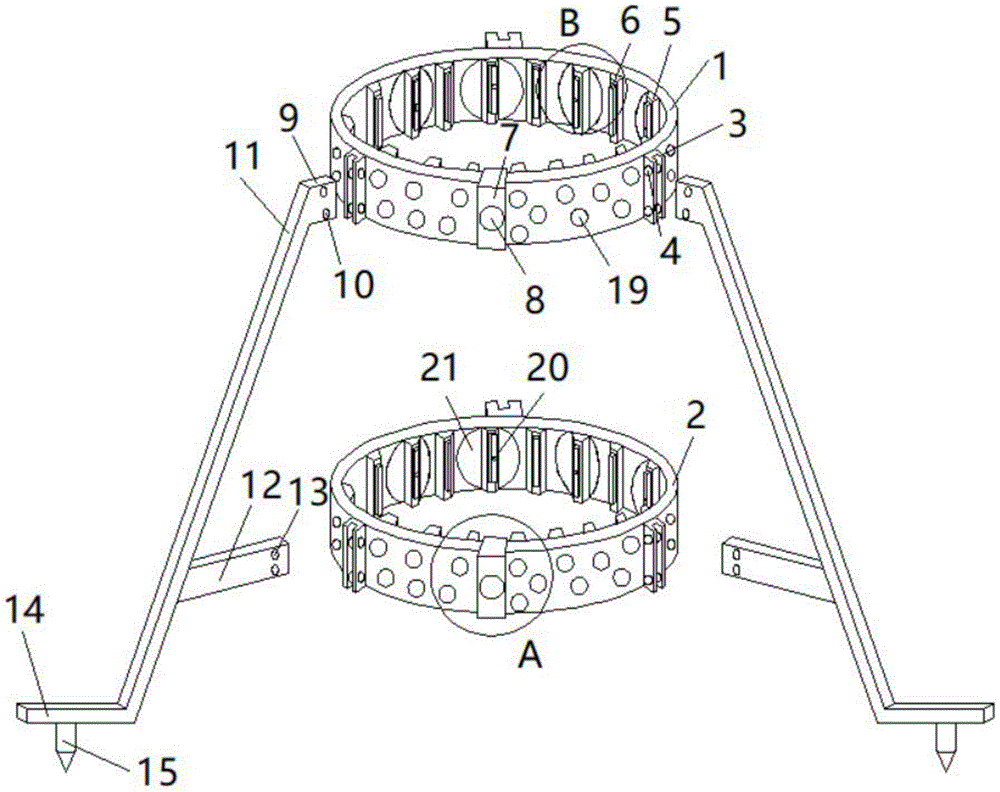

图1为本实用新型立体结构示意图。
图2为本实用新型结构A处的结构图。
图3为本实用新型结构连接件的立体结构图。
图4为本实用新型结构B处剖面图。
图中，部件名称与附图编号的对应关系为：上固定环1、下固定环2、连接块3、螺丝孔一4、固定块5、保护垫6、连接件7、螺丝孔二8、连接头一9、螺丝孔三10、支撑杆11、连接板12、螺丝孔四13、底座14、地钉15、连接头二16、螺丝孔五17、弹簧18、透气孔19、连接转轴20、凹槽21。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参阅图1-图4所示；
本实施例提供了一种便于透气的苗木固定装置，包括：上固定环1、下固定环2、连接块3、螺丝孔一4、固定块5、保护垫6、连接件7、螺丝孔二8、连接头一9、螺丝孔三10、支撑杆11、连接板12、螺丝孔四13、底座14、地钉15、连接头二16、螺丝孔五17、弹簧18、透气孔19、连接转轴20、凹槽21，上固定环1和下固定环2的外表面设有连接块3，上固定环1和下固定环2的内壁上设有固定块5，固定块5的上面设有保护垫6，上固定环1和下固定环2的两端设有连接头二16，连接头二16通过螺丝孔五17和连接件7上的螺丝孔二8固定安装，上固定环1上的连接块3与连接头一9通过螺丝孔一4和螺丝孔三10固定安装，连接头一9的一端连接有支撑杆11，支撑杆11底部连接有底座14，底座14的下端固定连接有地钉15，支撑杆11底端向上1/3处设有连接板12，连接板12通过螺丝孔四13和下固定环2上的连接块3固定安装，上固定环1和下固定环2上设有透气孔19。
其中，上固定环1和下固定环2是一种柔性板材通过连接件7和连接头二16固定安装，上固定环1和下固定环2设置为柔性板材是为了防止卡座划伤或刮伤苗木表皮。
其中，支撑杆11是倾斜设置的，倾斜设置可以使支撑杆11起到更大的固定作用，倾斜设置使得支撑杆11更加稳定。
其中，连接块3设置有三个，三个连接块3均匀设置在上固定环1和下固定环2的外表面通过与支撑杆11上的连接头一9连接，使得上固定环1和下固定环2对苗木的固定更加稳定。
其中，固定块5和保护垫6是竖直设置在上固定环1和下固定环2内壁上的，且固定块5的内部和保护垫6一端面之间设有弹簧18，竖直设置的固定块5和保护垫6可以对苗木表面起到保护的作用，通过弹簧18可以对摇晃的苗木起到缓冲的作用。
其中，透气孔19不规则的分布在上固定环1和下固定环2的上面，透气孔19的设置减少了树木在呼吸过程中树杆表皮长时间处于高温潮湿的状态而影响苗木的生长的问题。
其中，上固定环1和下固定环2的内壁设有凹槽21，且固定块5通过连接转轴20将固定块5固定在凹槽21中，设置的凹槽21是为了方便在连接的时候便于调节固定块5的角度，从而使得连接更加的固定和不易滑动，从而更好的保护了苗木，使其更好的生长。
工作原理：在使用过程中先将上固定环1和下固定环2内壁上设有的固定块5通过连接转轴20沿着凹槽21进行角度的调节，然后将上固定环1和下固定环2绕着苗木通过连接件7将其固定安装，然后将支撑杆11通过连接头一9与上固定环1上的固定块5固定安装，支撑杆11底部上端1/3处的连接板12与下固定环2上的固定块5固定安装，然后将支撑杆11的底座14下端的地钉15通过外力将其插入地面即可。
