技术领域
本实用新型涉及木材加工技术领域，具体是一种木材加工用上漆机构。
背景技术
现有的木材加工用上漆机构的油漆利用率较低，一般附着在家具表面的油漆仅占喷涂用油漆的百分之四十左右，剩余部分的油漆在喷涂过程中随外界空气挥发扩散，这样一方面，造成了油漆资源的大量浪费，同时在挥发的空气在外界环境中扩散时，与外界粉尘结合，造成了喷涂设备周边环境的污染的问题；且现有的木材加工品上漆完成后放置在阴凉处进行阴干，从而影响了油漆与木材加工品之间粘附的力度，且室外上漆的干燥时间长导致生产效率低，而且干燥时要占用很大的空间，并且在储放过程中很有可能人工误碰出现掉漆脱色的现象的问题。
实用新型内容
本实用新型旨在于解决现有技术中存在的缺点，提供一种木材加工用上漆机构。
为实现上述目的，本实用新型提供如下技术方案，一种木材加工用上漆机构，包括机架和输送带，所述机架上方通过螺栓固定设置有输送带，所述机架左右两侧均通过螺栓固定设置有两个螺杆，所述螺杆上方活动连接有框架，所述框架左右两侧均开口设置有固定孔，所述框架上下两端均通过螺栓固定设置有隔离网，所述框架右端左右两侧均通过螺栓固定设置有挡板，所述挡板内部通过转轴转动连接有毛刷辊，所述毛刷辊上方、左右两侧挡板之间通过螺栓固定设置有护罩，所述护罩上方开口设置有开口，所述框架右侧固定设置有收集槽，所述收集槽一侧通过合页转动连接有盖板，所述收集槽与护罩之间固定设置有放置槽，所述放置槽内部通过螺栓固定设置有过滤网，所述框架上方通过螺栓固定设置有热风机。
进一步的，所述框架左右两侧的固定孔与机架左右两侧的两个螺杆位于同一水平线上，且框架与螺杆之间通过固定孔与松紧螺母配合连接。
进一步的，所述盖板与收集槽相互吻合，且盖板与收集槽之间通过搭扣固定连接。
进一步的，所述开口与收集槽之间呈贯穿设置，且开口呈向下倾斜状。
进一步的，所述放置槽内部设有与过滤网配套使用的限位槽。
进一步的，所述框架一侧设有与热风机配套使用的控制开关，且热风机与外接电源呈电性连接。
本实用新型提供了一种木材加工用上漆机构，具有以下有益效果：
1、本实用优点在于，护罩上方残留的油漆的通过开口收集槽之间呈贯穿设置实现余料收集，将毛刷辊表面多余的油漆进行收集处理，同时通过放置槽内部的过滤网用于过滤掉油漆中混入的杂质，避免油漆中混入了一定的灰尘、木屑和上漆机构零件磨损产生的金属粉末等杂质引起的二次污染。
2、其次，通过热风机产生热风对木材加工上的色漆进行加热处理，有助于木质加工品与油漆紧密结合，同时挡板内部通过转轴转动连接的毛刷辊在一定压力下的相对运动对木质加工品进行压制，使得制得的木质加工品上的油漆的致密性、均匀性和稳定性较好不易脱落起翘，避免了现有的木材加工用上漆机构在上漆后的木质加工品在加工完成后，通常是放在室外进行晾晒，由于经常接触水，并且在阳光下暴晒，受温度的影响较大，造成木质加工品上的油漆附着力较弱、改性效果一般、制得的产品耐用性较差的情况。
附图说明

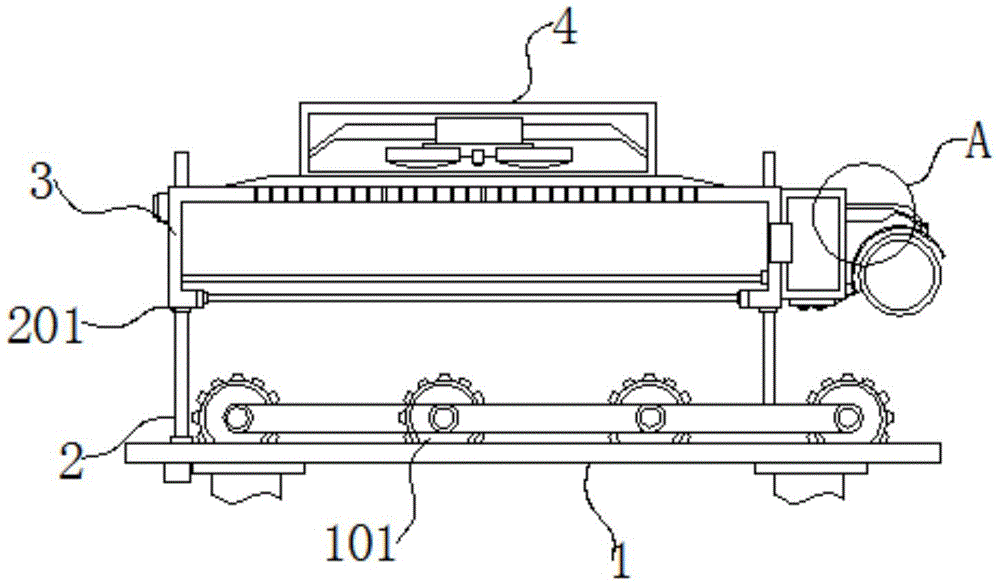

图1为本实用新型的整体结构示意图。
图2为本实用新型的框架整体示意图。
图3为本实用新型的图1的A处放大示意图。
图1-3中：机架1、输送带101、螺杆2、固定孔201、框架3、隔离网301、挡板302、毛刷辊303、护罩304、开口305、收集槽306、盖板307、放置槽308、过滤网309、热风机4。
具体实施方式
基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3中，
本实施例提供的一种木材加工用上漆机构，包括机架1和输送带101，机架1上方通过螺栓固定设置有输送带101，机架1左右两侧均通过螺栓固定设置有两个螺杆2，螺杆2上方活动连接有框架3，框架3左右两侧均开口设置有固定孔201，框架3上下两端均通过螺栓固定设置有隔离网301，框架3右端左右两侧均通过螺栓固定设置有挡板302，挡板302内部通过转轴转动连接有毛刷辊303，毛刷辊303上方、左右两侧挡板302之间通过螺栓固定设置有护罩304，护罩304上方开口设置有开口305，框架3右侧固定设置有收集槽306，收集槽306一侧通过合页转动连接有盖板307，收集槽306与护罩304之间固定设置有放置槽308，放置槽308内部通过螺栓固定设置有过滤网309，框架3上方通过螺栓固定设置有热风机4。
进一步的，框架3左右两侧的固定孔201与机架1左右两侧的两个螺杆2位于同一水平线上，且框架3与螺杆2之间通过固定孔201与松紧螺母配合连接，使用者可通过框架3与螺杆2之间的固定孔201与松紧螺母配合连接进行调整间距来适应不同厚度的木材加工。
进一步的，盖板307与收集槽306相互吻合，且盖板307与收集槽306之间通过搭扣固定连接，使其将毛刷辊303表面多余的油漆进行收集处理，同时通过放置槽308内部的过滤网309用于过滤掉油漆中混入的杂质。
进一步的，开口305与收集槽306之间呈贯穿设置，且开口305呈向下倾斜状，在装置运行过程中，由于开口305呈向下倾斜状，且毛刷辊303上方的护罩304通过开口305收集槽306之间呈贯穿设置实现余料收集。
进一步的，放置槽308内部设有与过滤网309配套使用的限位槽，方便过滤网309的拆卸替换，同时避免油漆中混入了一定的灰尘、木屑和上漆机构零件磨损产生的金属粉末等杂质引起的二次污染。
进一步的，框架3一侧设有与热风机4配套使用的控制开关，且热风机4与外接电源呈电性连接，首先使用者通过控制开关对热风机4进行开启，接着热风机4产生热风对木材加工上的色漆进行加热处理，有助于木质加工品与油漆紧密结合。
工作原理：
在使用本实施例提供的一种木材加工用上漆机构时，首先使用者通过框架3与螺杆2之间的固定孔201与松紧螺母配合连接进行调整间距来适应不同厚度的木材加工，输送带101带动木材进行上漆，接着使用者通过控制开关对热风机4进行开启，接着热风机4产生热风对木材加工上的色漆进行加热处理，同时挡板302内部通过转轴转动连接的毛刷辊303在一定压力下的相对运动对木质加工品进行压制，在装置运行过程中，由于开口305呈向下倾斜状，且毛刷辊303上方的护罩304通过开口305收集槽306之间呈贯穿设置实现余料收集，将毛刷辊303表面多余的油漆进行收集处理，同时通过放置槽308内部的过滤网309用于过滤掉油漆中混入的杂质。
该种木材加工用上漆机构制得的木质加工品上的油漆的致密性、均匀性和稳定性较好不易脱落起翘，同时能够对多余的油漆实现余料收集。
