技术领域
本实用新型涉及陶瓷技术领域，尤其涉及一种栽培陶瓷盆。
背景技术
花盆是用于私家花园别墅中配套使用的盆状器物，并广泛应用于园林绿化和景观工程当中，其中以陶盆类的花盆最有艺术效果，根据中国仅有的花盆定义，花盆是用质地为泥、瓷、塑料、石及木制品等材料制作的盆形容器，主要应用在园林绿化、景观绿化、私家园林、小区绿化，但现有的陶瓷花盆，在施肥的方法都是直接使用洒水装置将水撒到植物上，进行吸收，但是这样的施肥方法让植物营养吸收不均匀，造成资源的浪费，因此解决以上问题提供一种便于施肥的植物栽培陶瓷盆。
实用新型内容
本实用新型的目的是为了解决上述背景技术中存在的缺点，而提出的一种便于施肥的植物栽培陶瓷盆。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于施肥的植物栽培陶瓷盆，包括内框和外框，所述内框的外围活动连接有外框；
所述内框包括滑槽、底板、第一挡板、转轴，所述内框的内壁嵌入设置有滑槽，所述内框的底部固定安装有底板，所述底板的上方固定安装有第一挡板，所述底板的底部活动连接有转轴；
所述外框包括齿条、齿轮、马达、第二挡板、控制开关、蓄水箱、注水口、水泵、水管、喷头、温度感应器，所述外框的内壁固定安装有齿条，所述齿条的一侧活动连接有齿轮，所述齿轮的底端固定安装有马达，所述外框的外壁固定安装有控制开关，所述外框的外壁一端固定安装有蓄水箱，所述蓄水箱的上方固定安装有注水口，所述蓄水箱的内部固定安装有水泵，所述注水口的一侧固定安装有水管，所述水管的一端下方固定安装有喷头，所述水管的一端固定安装有温度感应器。
作为上述技术方案的进一步描述：所述内框通过底板的转轴与外框的内部底面活动连接。
作为上述技术方案的进一步描述：所述第一挡板呈弧形结构，且高度为3cm-5cm，而第一挡板在底板的顶面环绕设施有若干个。
作为上述技术方案的进一步描述：所述第二挡板呈弧形结构，且一端均活动连接在滑槽的一侧面上。
作为上述技术方案的进一步描述：所述控制开关与马达、水泵和温度感应器之间电信连接，而温度感应器的型号端与水泵的输出端信号连接。
作为上述技术方案的进一步描述：所述水管呈倒L结构，且水管顶端的长度小于内框半径2cm-6cm。
作为上述技术方案的进一步描述：所述内框和外框之间的间隔距离为5cm-7cm，且均呈中空圆形结构。
有益效果：
1、本实用新型通过温度感应器来检测内框的温度，当温度过高时带动水泵将蓄水箱的水通过水管带入喷头对植物进行喷水施肥，同时再通过控制开关带动马达转动让齿轮带动齿条移动能够带动外框通过转轴在底板下进行转动，使水管能够带动喷头能够对植物的多处进行喷洒。
2、其次，在外框转动的同时通过第一挡板连接滑槽对土壤进行松土，同时在底板转动的同时通过第二挡板对土壤的底部进行松土让水分能够与土壤均匀的融合，使植物能够均匀的吸收营养，使植物的施肥效果更好。
附图说明

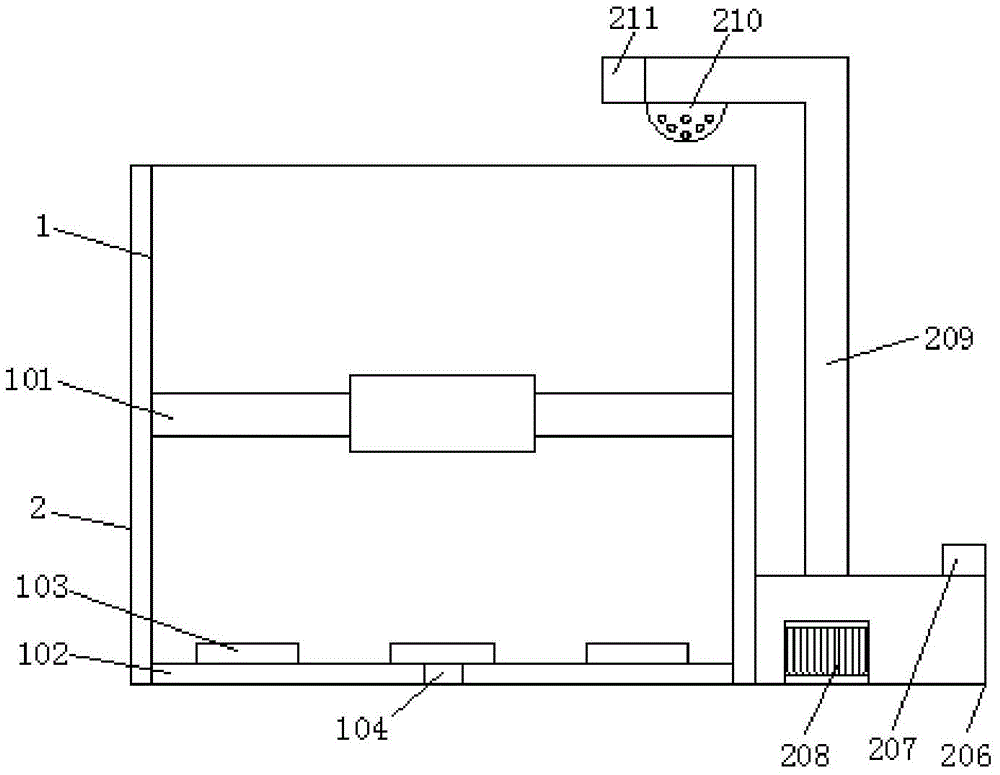

图1为本实用新型中整体结构剖视示意图；
图2为本实用新型中整体结构示意图；
图3为本实用新型中内框与外壳俯视剖面示意图；
图4为本实用新型中图3A处放大示意图。
图例说明：
内框1；滑槽101；底板102；第一挡板103；转轴104；外框2；齿条201；齿轮202；马达203；第二挡板204；控制开关205；蓄水箱206；注水口207；水泵208；水管209；喷头210；温度感应器211。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种便于施肥的植物栽培陶瓷盆，包括内框1和外框2，内框1的外围活动连接有外框2；
内框1包括滑槽101、底板102、第一挡板103、转轴104，内框1的内壁嵌入设置有滑槽101，内框1的底部固定安装有底板102，底板102的上方固定安装有第一挡板103，底板102的底部活动连接有转轴104；
外框2包括齿条201、齿轮202、马达203、第二挡板204、控制开关205、蓄水箱206、注水口207、水泵208、水管209、喷头210、温度感应器211，外框2的内壁固定安装有齿条201，齿条201的一侧活动连接有齿轮202，齿轮202的底端固定安装有马达203，外框2的外壁固定安装有控制开关205，外框2的外壁一端固定安装有蓄水箱206，蓄水箱206的上方固定安装有注水口207，蓄水箱206的内部固定安装有水泵208，注水口207的一侧固定安装有水管209，水管209的一端下方固定安装有喷头210，水管209的一端固定安装有温度感应器211。
其中，内框1通过底板102的转轴104与外框2的内部底面活动连接，使外框2能够通过转轴104在底板102下进行自由的转动。
其中，第一挡板103呈弧形结构，且高度为3cm-5cm，而第一挡板103在底板102的顶面环绕设施有若干个，通过第一挡板103能够对土壤的底部进行松土，使土壤吸收水分能够更加均匀。
其中，第二挡板204呈弧形结构，且一端均活动连接在滑槽101的一侧面上，通过第二挡板204对土壤的侧面进行松土让植物营养能够均匀吸收。
其中，控制开关205与马达203、水泵208和温度感应器211之间电信连接，而温度感应器211的型号端与水泵208的输出端信号连接，通过控制开关205便于人工进行操作，同时当温度感应器211检测到温度过高时能够带动水泵208运行。
其中，水管209呈倒L结构，且水管209顶端的长度小于内框1半径2cm-6cm，当外框2在转动的同时通过水管209让植物受喷头210的喷洒面积更广。
其中，内框1和外框2之间的间隔距离为5cm-7cm，且均呈中空圆形结构，使内框1具有隔热的效果，防止内框2内部温度过高导致植物腐烂。
工作原理：使用时，该装置通过温度感应器211来检测内框1的温度，当温度过高时带动水泵208将蓄水箱206的水通过水管209带入喷头210对植物进行喷水施肥，同时再通过控制开关205带动马达203转动让齿轮202带动齿条201能够带动外框2通过转轴104在底板下进行转动，使水管209能够带动喷头210能够对植物的多处进行喷洒，接着在外框2转动的同时通过第一挡板103连接滑槽101对土壤进行松土，同时在底板102转动的同时通过第二挡板204对土壤的底部进行松土让水分能够与土壤均匀的融合，使植物能够均匀的吸收营养，让植物的施肥效果更好。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
