一种建筑施工用电梯的安全防护装置

技术领域

本实用新型属于安全防护装置技术领域，具体涉及一种建筑施工用电梯的安全防护装置。

背景技术

在建筑施工中，电梯作为载人载货的垂直升降机是非常重要的设施之一，而作为建筑施工中的临时性设施，现有技术中的电梯往往采用简易的防护方法，起不到高空防坠落的作用，这就导致电梯发生坠落时得不到有效的缓冲从而较易对电梯内的工作人员造成人身伤害，具有非常大的隐患,为解决以上问题，我们推出了以下装置。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种建筑施工用电梯的安全防护装置，具有结构简单，操作便捷，并且具有减震防护的特点。

为实现上述目的，本实用新型提供如下技术方案：一种建筑施工用电梯的安全防护装置，包括地面、减震凹槽、限位板和第一滑块，所述减震凹槽开设在地面表面，所述限位板设置在减震凹槽中，所述第一滑块固定连接在限位板侧面，所述减震凹槽侧面开设有第一滑槽，所述第一滑块滑动连接在第一滑槽中，所述第一滑块和第一滑槽各有两个，并且对称设置在限位板两侧，所述限位板内部开设有减震槽，所述减震槽内部底端固定连接有伸缩杆，所述伸缩杆表面套接有第一弹簧，所述伸缩杆的另一端固定连接有第一承重板。

优选的，所述第一承重板上表面固定连接有支撑杆，所述减震槽表面开设有第一活动槽，所述支撑杆穿设在第一活动槽中，所述支撑杆的另一端固定连接有第二承重板，所述第一承重板共有四个，并且呈矩形排列在减震槽内部。

优选的，所述减震槽内部固定连接有隔板，所述隔板表面开设有第二活动槽，所述隔板的下端设置有传动仓，所述限位板下表面固定连接有第一固定台，所述第一固定台通过销轴活动连接有连接杆，所述连接杆穿设在第二活动槽中，所述连接杆的另一端通过销轴活动连接有第二固定台，所述连接杆共有多个，并且两两对称设置在限位板下表面。

优选的，所述传动仓内部固定连接有滑杆，所述滑杆的表面滑动连接有滑套，所述第二固定台固定连接在滑套上表面，所述滑杆表面套接有第二弹簧，所述第二弹簧共有多个，并且分别设置在滑套两侧。

优选的，所述滑套下表面固定连接有第二滑块，所述第二滑块滑动连接在第二滑槽中，所述第二滑块和第二滑槽各有两个，并且对称设置在滑套下端。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置第一滑槽和第一滑块，在该装置对下降的电梯进行缓冲时，在第一滑槽和第一滑块的配合下，使得限位板在对下降的电梯进行缓冲时得以进行定向移动，从而使得该装置在对电梯进行缓冲的过程中得以进行定向移动，避免该装置在对电梯进行缓冲的过程中发生偏移，在伸缩杆和第一弹簧的作用下，使得发生意外下降的电梯在伸缩杆和第一弹簧的配合下，使得该装置得以对下降的电梯进行缓冲，避免电梯下降过快对人们造成伤害。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

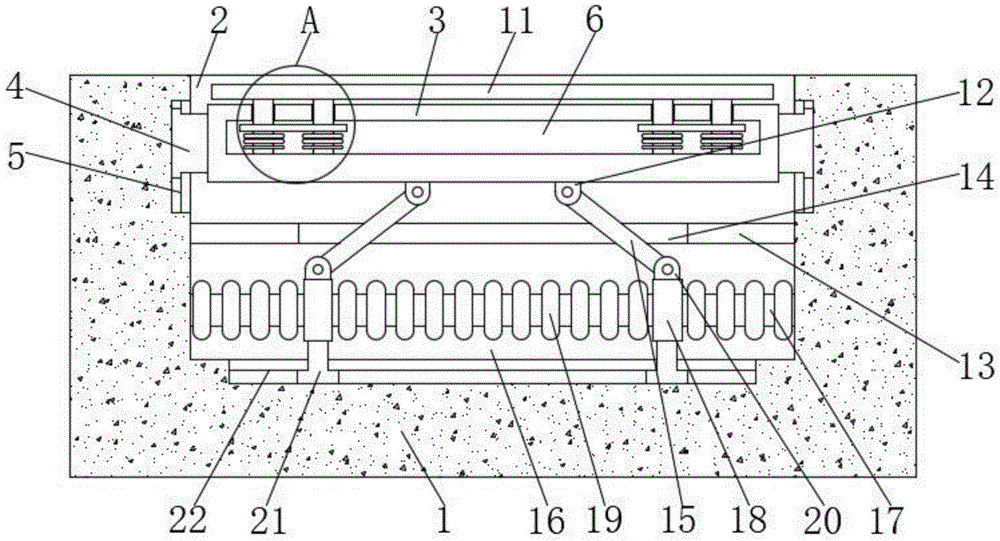

图1为本实用新型正视剖视的结构示意图；

图2为本实用新型正视剖视的结构示意图；

图3为本实用新型中A处的结构示意图；

图中：1、地面；2、减震凹槽；3、限位板；4、第一滑块；5、第一滑槽；6、减震槽；7、伸缩杆；8、第一弹簧；9、第一承重板；10、第一活动槽；11、第二承重板；12、第一固定台；13、隔板；14、第二活动槽；15、连接杆；16、传动仓；17、滑杆；18、滑套；19、第二弹簧；20、第二固定台；21、第二滑块；22、第二滑槽；23、支撑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-3，本实用新型提供以下技术方案：一种建筑施工用电梯的安全防护装置，包括地面1、减震凹槽2、限位板3和第一滑块4，所述减震凹槽2开设在地面1表面，所述限位板3设置在减震凹槽2中，所述第一滑块4固定连接在限位板3侧面，所述减震凹槽2侧面开设有第一滑槽5，通过设置第一滑槽5和第一滑块4，在该装置对下降的电梯进行缓冲时，在第一滑槽5和第一滑块4的配合下，使得限位板3在对下降的电梯进行缓冲时得以进行定向移动，从而使得该装置在对电梯进行缓冲的过程中得以进行定向移动，避免该装置在对电梯进行缓冲的过程中发生偏移，所述第一滑块4滑动连接在第一滑槽5中，所述第一滑块4和第一滑槽5各有两个，并且对称设置在限位板3两侧，所述限位板3内部开设有减震槽6，所述减震槽6内部底端固定连接有伸缩杆7，所述伸缩杆7表面套接有第一弹簧8，在伸缩杆7和第一弹簧8的作用下，使得发生意外下降的电梯在伸缩杆7和第一弹簧8的配合下，使得该装置得以对下降的电梯进行缓冲，避免电梯下降过快对人们造成伤害，所述伸缩杆7的另一端固定连接有第一承重板9。

具体的，所述第一承重板9上表面固定连接有支撑杆23，所述减震槽6表面开设有第一活动槽10，所述支撑杆23穿设在第一活动槽10中，所述支撑杆23的另一端固定连接有第二承重板11，所述第一承重板9共有四个，并且呈矩形排列在减震槽6内部。

具体的，所述减震槽6内部固定连接有隔板13，所述隔板13表面开设有第二活动槽14，所述隔板13的下端设置有传动仓16，所述限位板3下表面固定连接有第一固定台12，所述第一固定台12通过销轴活动连接有连接杆15，所述连接杆15穿设在第二活动槽14中，所述连接杆15的另一端通过销轴活动连接有第二固定台20，所述连接杆15共有多个，并且两两对称设置在限位板3下表面。

具体的，所述传动仓16内部固定连接有滑杆17，所述滑杆17的表面滑动连接有滑套18，所述第二固定台20固定连接在滑套18上表面，所述滑杆17表面套接有第二弹簧19，所述第二弹簧19共有多个，并且分别设置在滑套18两侧。

具体的，所述滑套18下表面固定连接有第二滑块21，所述第二滑块21滑动连接在第二滑槽22中，所述第二滑块21和第二滑槽22各有两个，并且对称设置在滑套18下端。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置安装在指定的位置，当人们施工的过程中乘坐电梯发生意外时，设置在电梯下端的第二承重板11得以对载有工作人员的电梯进行缓冲，在伸缩杆7第一弹簧8的配合下使得电梯下降时的冲击力得以感受到缓冲，同时在第一滑槽5和第一滑块4的配合下，使得第一承重板9在对电梯进行缓冲的过程中得以定向移动，避免该装置在对电梯进行缓冲时得以进行定向移动，在滑杆17、滑套18和第二弹簧19的作用下，使得该装置在对电梯进行缓冲的过程中得以对电梯下降时所产生的冲击力得以进行更加充分的缓冲，从而使得人们在乘坐电梯发生意外的过程中得以受到该装置的保护。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
